ThinkNode-M2 OLED WiFi Elecrow Персональная радиостанция LoRa EU868 с поддержкой Meshtastic БЕЗ КОРПУСА

Код товара: CTTL17306

Описание

Особенности ThinkNode M2 Meshtastic (без аккумулятора):

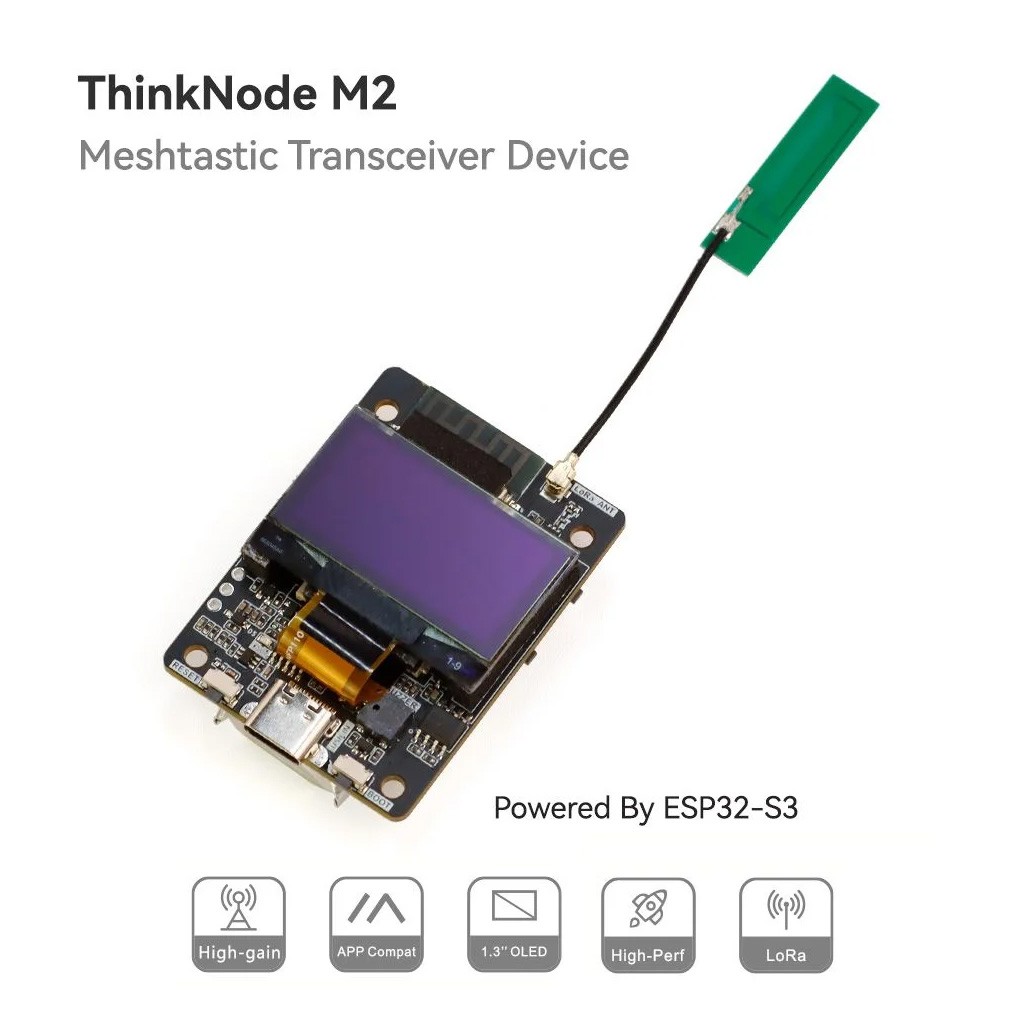

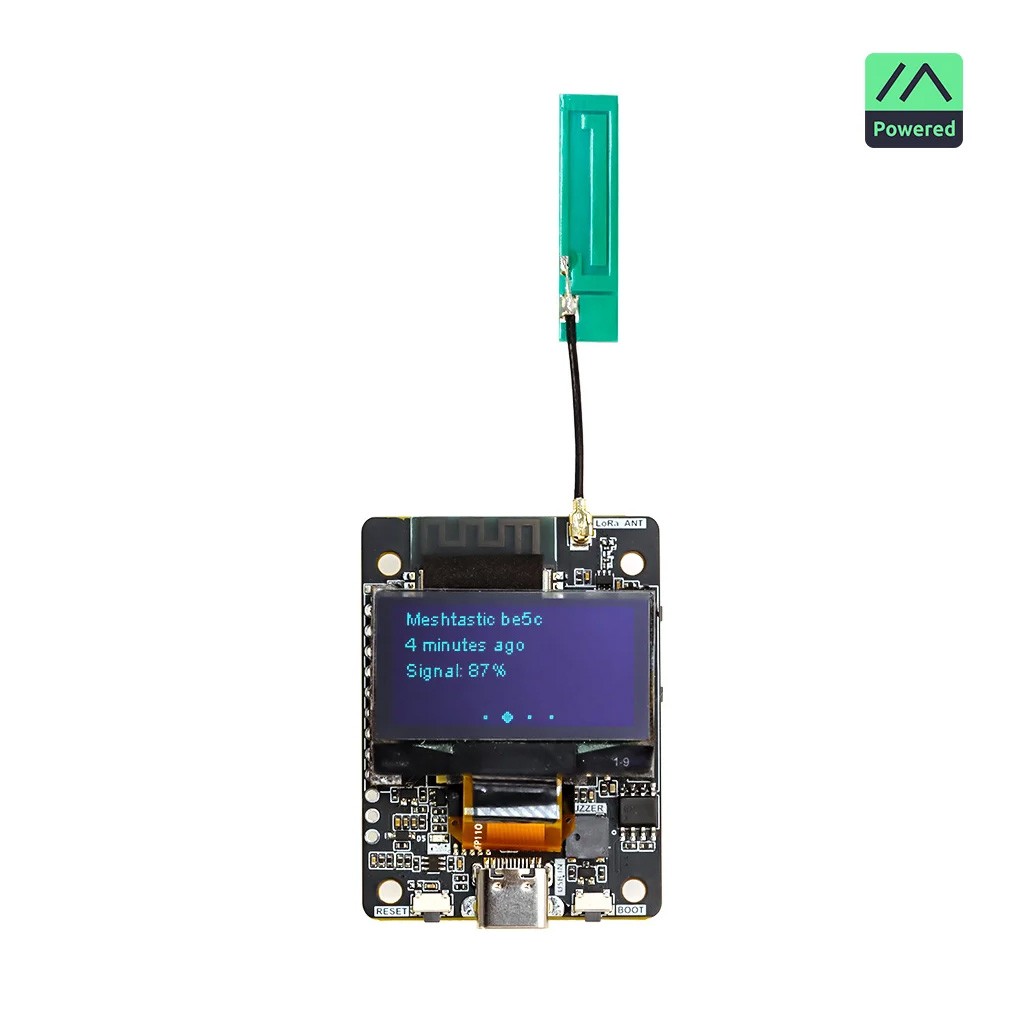

Elecrow ThinkNode-M2 — это высокопроизводительный приемопередатчик сигнала LoRa. Он использует модуль ESP32-S3 в качестве основного процессора и поддерживает Bluetooth. Пользователи могут легко настраивать и контролировать устройство через свои мобильные телефоны. На M2 предварительно установлена ??прошивка Meshtastic и имеется беспроводной чип SX1262, который эффективно передает и принимает сигналы LoRa, обеспечивая надежную и стабильную связь. Кроме того, M2 идеально совместим с официальным приложением Meshtastic. Пользователи могут использовать приложение для настройки параметров, общения через сообщения, обмена картами и местоположениями, мониторинга состояния сети, записи и экспорта данных, а также настройки пользовательских настроек.

Встроенный 1,3-дюймовый OLED-дисплей может отображать данные и состояние устройства в режиме реального времени, что удобно для просмотра пользователями в любое время. Антенна LoRa поддерживает несколько вариантов частот для дальнейшей оптимизации качества связи. Устройство имеет модульную конструкцию для облегчения встроенной интеграции и индивидуальной разработки.

Благодаря интегрированной технологии связи LoRa ThinkNode-M2 обеспечивает эффективное соединение и обмен данными между устройствами. Будь то в отдаленных районах, где сотовая сеть недоступна, или в чрезвычайных ситуациях, M2 можно использовать как независимый инструмент связи для обеспечения критической безопасности. Он также подходит для недорогого обмена информацией, а также решений по передаче и приему между сообществами для удовлетворения разнообразных коммуникационных потребностей.

Основные функциональные возможности: Прошивка ThinkNode M2 ??адаптирована к протоколу Meshtastic, она может осуществлять эффективную и стабильную передачу и прием сигналов Lora; 1,3-дюймовый OLED-экран для просмотра данных и состояния устройства в режиме реального времени; Принимает модульный стиль, подходящий для проектирования встраиваемых решений; Совместимо с официальным приложением Meshtatic. Пользователи могут использовать приложение для настройки и управления параметрами устройства M2, передачи сообщений, обмена картами и местоположениями, мониторинга состояния сети, записи и экспорта данных, настройки параметров и т. д. Компактный размер, удобный для переноски и прочный; Внешняя антенна LoRa обеспечивает стабильность и эффективность передачи сигнала. Характеристики: Главный процессор: модуль ESP32-S3 ЦП/SoC: Оснащен высокопроизводительным 32-битным двухъядерным процессором Xtensa LX7 с основной частотой до 240 МГц. Системная память: 512 КБ SRAM, 8 МБ PSRAM Хранение: 4 МБ флэш-памяти, 384 КБ ПЗУ Прошивка: Прошивка Meshtastic полностью совместима, сигнал передается в режиме LoRa. Дисплей: размер 1,3 дюйма Тип экрана: OLED Разрешение: 128*64 Драйвер Чип: SSH1106 Wi-Fi: Поддержка 802.11a/b/g/n, 2,4 ГГц Bluetooth: Bluetooth с низким энергопотреблением и Bluetooth 5.0 Лора: SX1262 LoRa трансивер, США 915 МГц / ЕС 868 МГц Интерфейс: Интерфейс Type-C, разъем антенны IPEX (внутренний), разъем аккумулятора (внутренний) Функция: ЖК-дисплей, USB2.0, управление питанием PMU, USB-UART, зуммер, понижающая схема и т. д. Кнопка питания, функциональная кнопка, кнопка сброса, кнопка загрузки. Светодиодный индикатор Индикатор питания, индикатор зарядки Входная мощность: 5 В/1 А, поддерживает питание от USB или литиевой батареи Потребляемая мощность: Максимальное рабочее энергопотребление составляет около 217 мА, а низкое энергопотребление — около 136 мА (состояние выключенного экрана). Рабочая температура -10~50°C Температура хранения -20~60°C Относительная влажность 10–95 %, при 40 °C (без конденсации) Размер 51,5*37*9,5 мм Вес нетто 30 г.

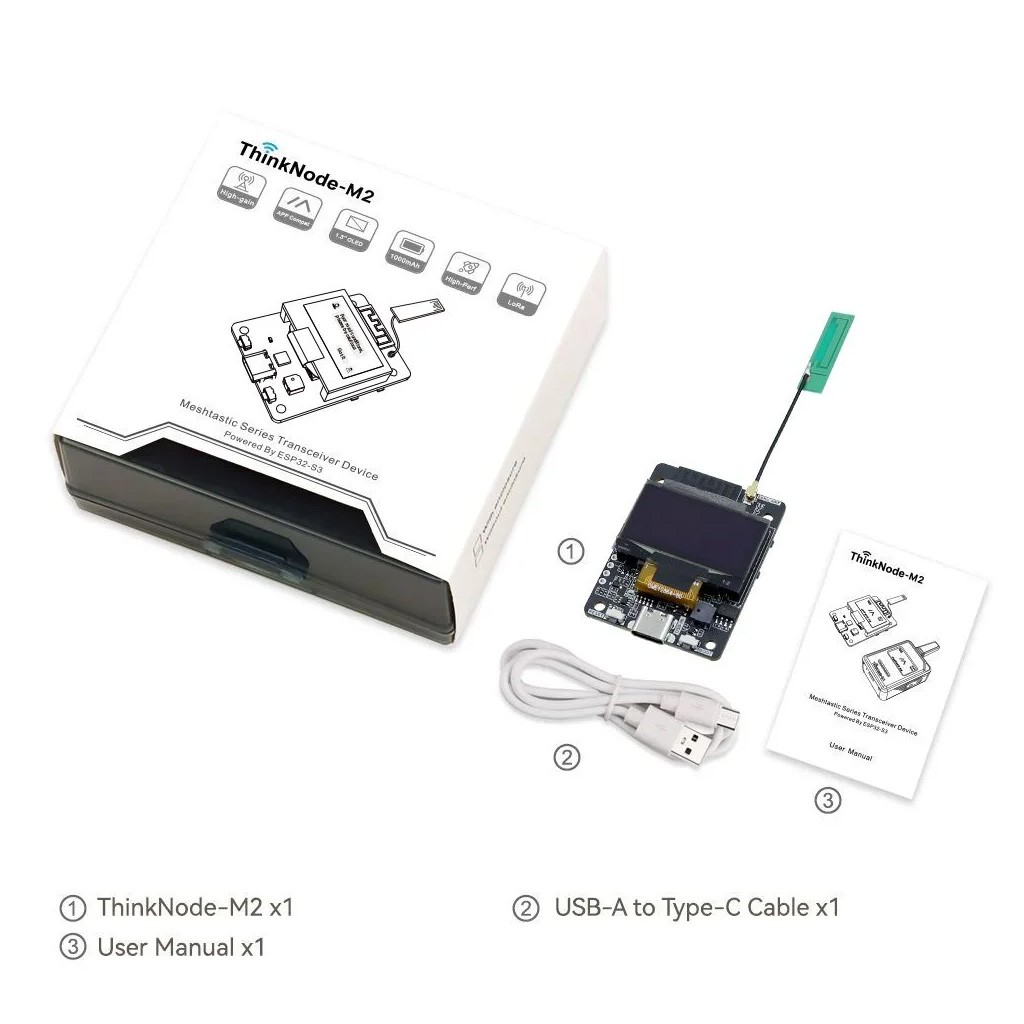

Комплектация: 1х Приемопередатчик ThinkNode M2 1x Кабель USB-A — Type-C 1x Руководство пользователя Упаковка: Пластиковый бокс, поролоновая вкладка, антистатический пакет, обечайка из мелованного картона Размеры: 100 х 100 х 35 мм Вес брутто: 91 г.

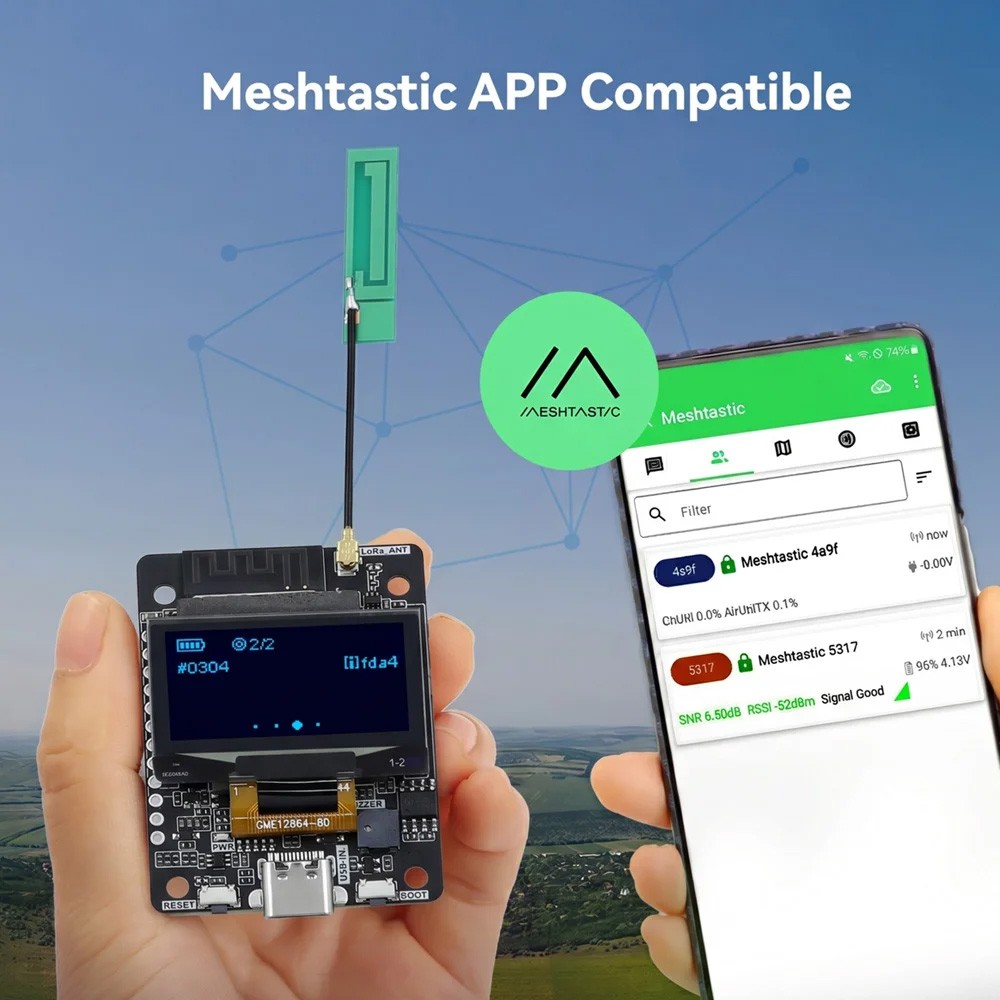

Совместимость с приложением Meshtastic
Пользователи могут использовать приложение для настройки и управления параметрами устройства M2, передачи сообщений, обмена картами и местоположениями, мониторинга состояния сети, записи и экспорта данных, настройки параметров и т. д.

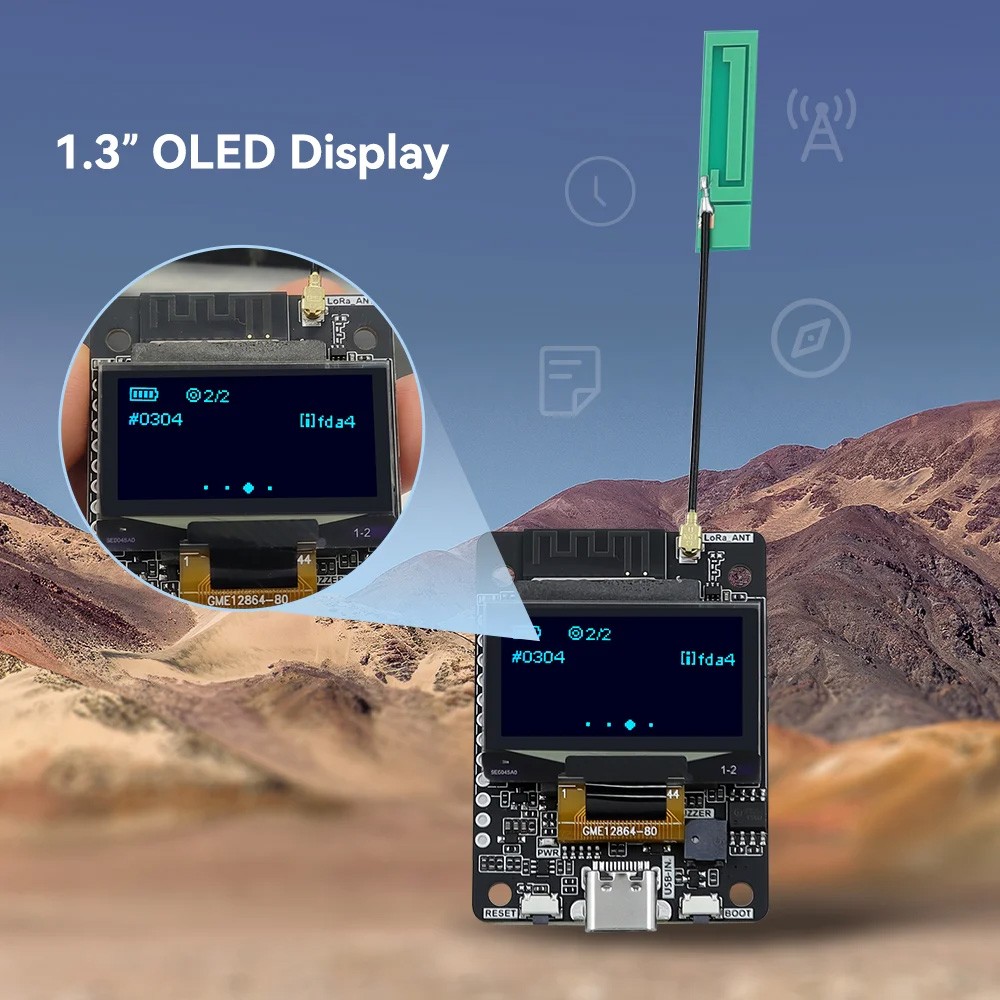

Встроенный 1,3-дюймовый OLED-дисплей

Сценарий приложений

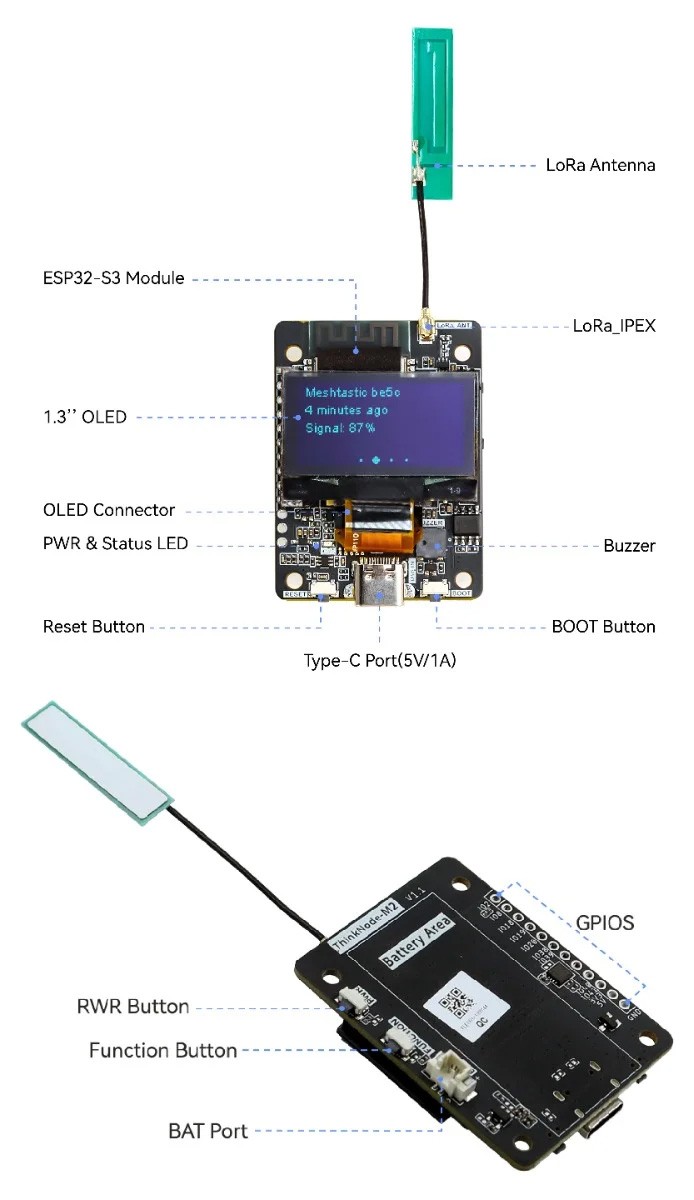

Обзор оборудования

Кому это нужно?
Любители активного отдыха, спасатели, жители сельских и отдаленных районов, энтузиасты и разработчики технологий, логистические и транспортные компании, а также общественные организации.

Где он используется?
Приключения на свежем воздухе/Экстренная связь/Общественные сети/Любители технологий/Управление автопарком.
