Описание

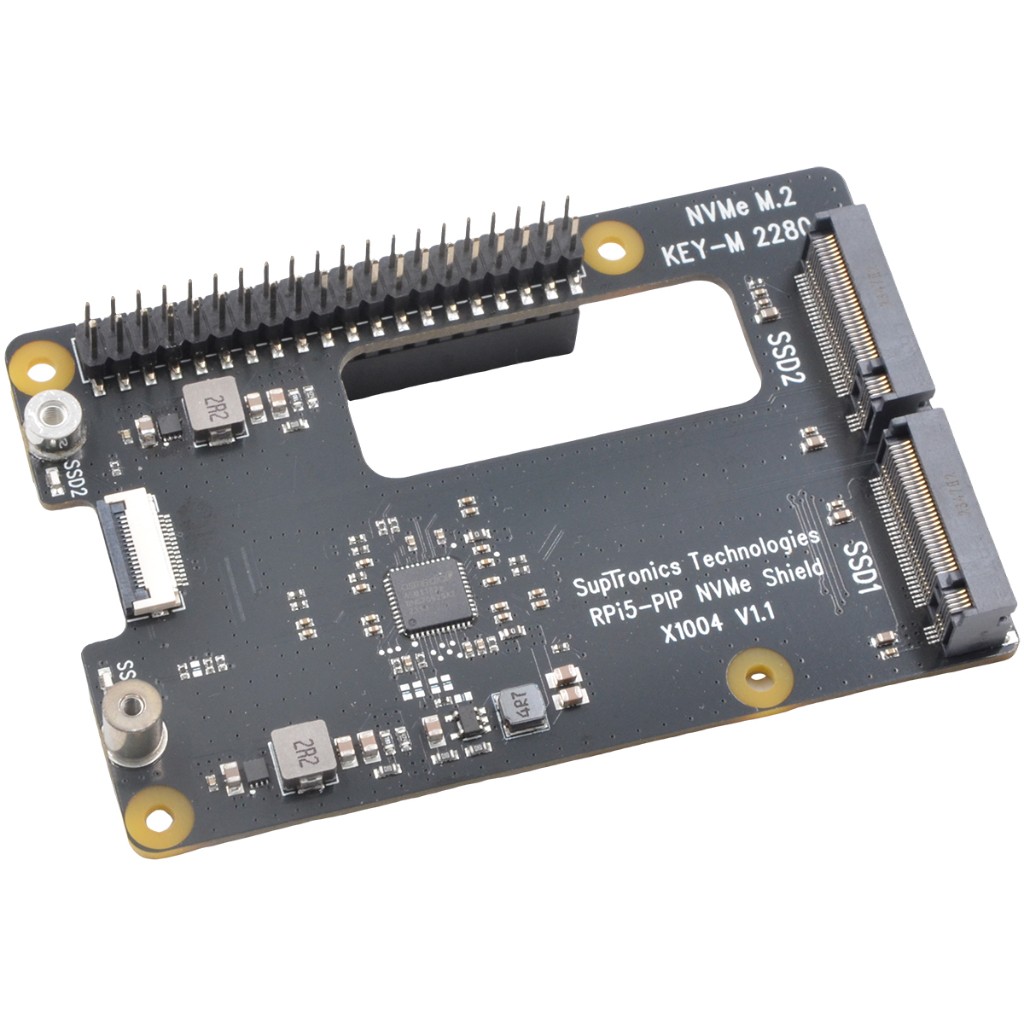

Модуль расширения X1004 V1.1 Dual NVMe PIP Shield  от SupTronics Technologies для Raspberry Pi 5

Улучшите свой Raspberry Pi 5 с помощью простой установки и молниеносной скорости передачи данных по шине PCIe!

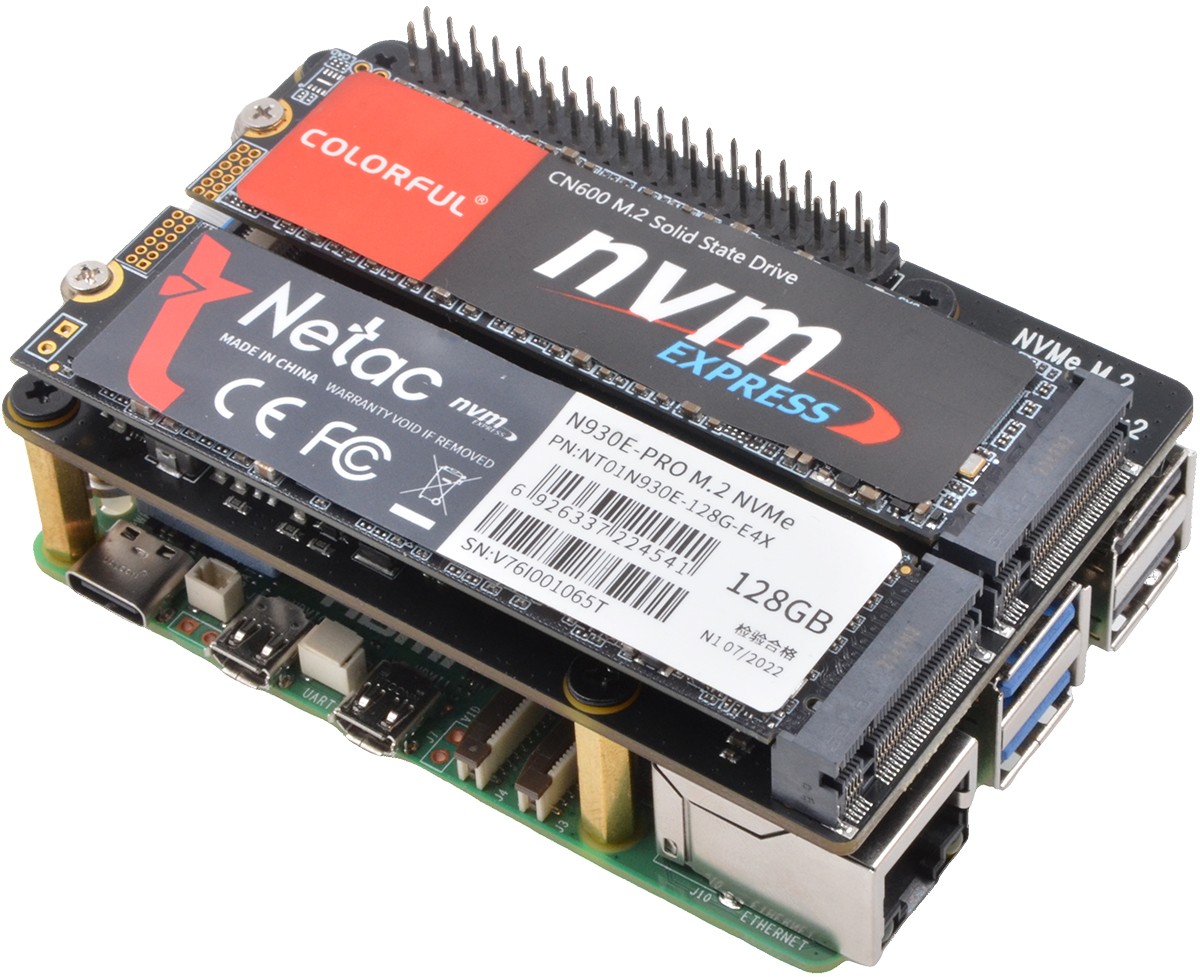

Представляем вам двойной SSD-модуль X1004 NVMe, который обеспечивает бесперебойную и высокоскоростную передачу данных для вашего Raspberry Pi 5. Благодаря элегантному и компактному дизайну к Raspberry Pi 5 можно легко подключить два полноразмерных твердотельных накопителя M.2 2280. Благодаря интерфейсу PCIe 2.0 скорость передачи данных может достигать 5 Гбит/с, что позволяет без труда передавать большие объемы данных за считаные секунды.

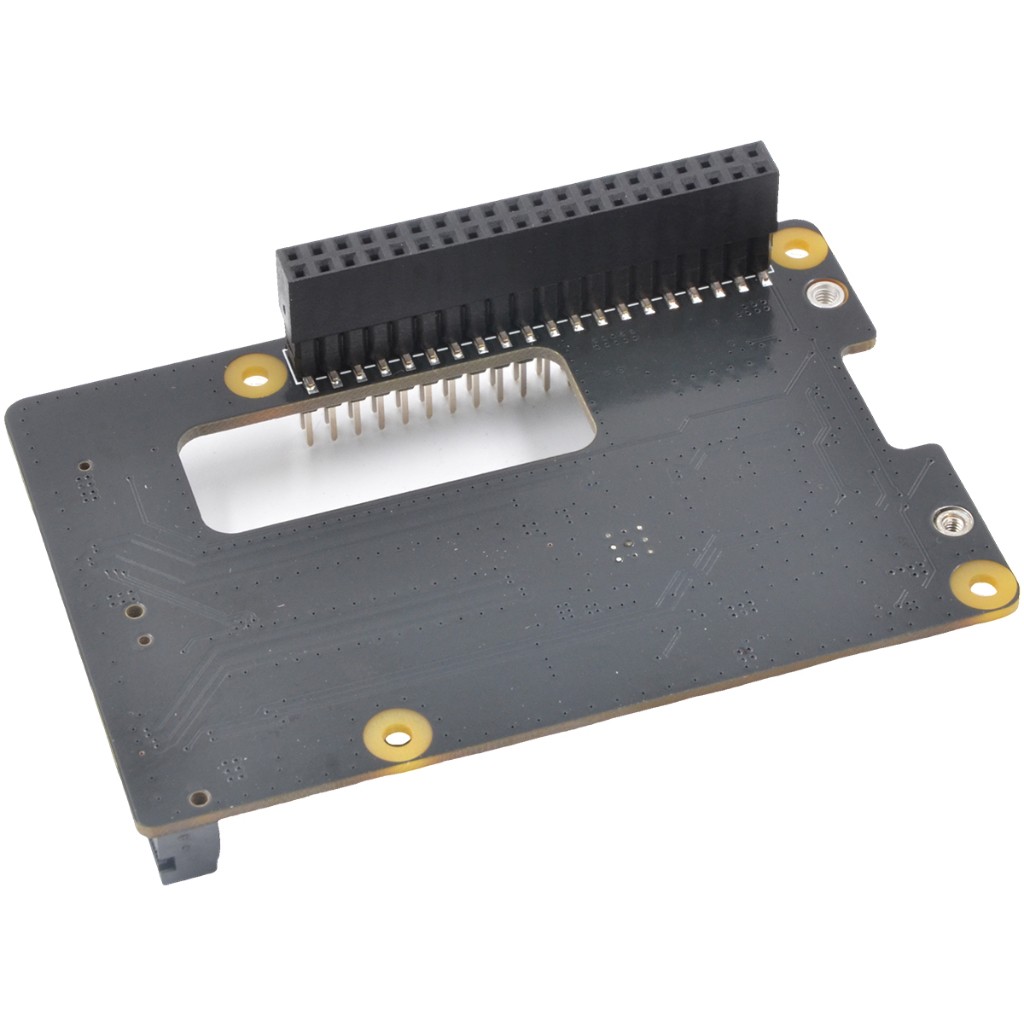

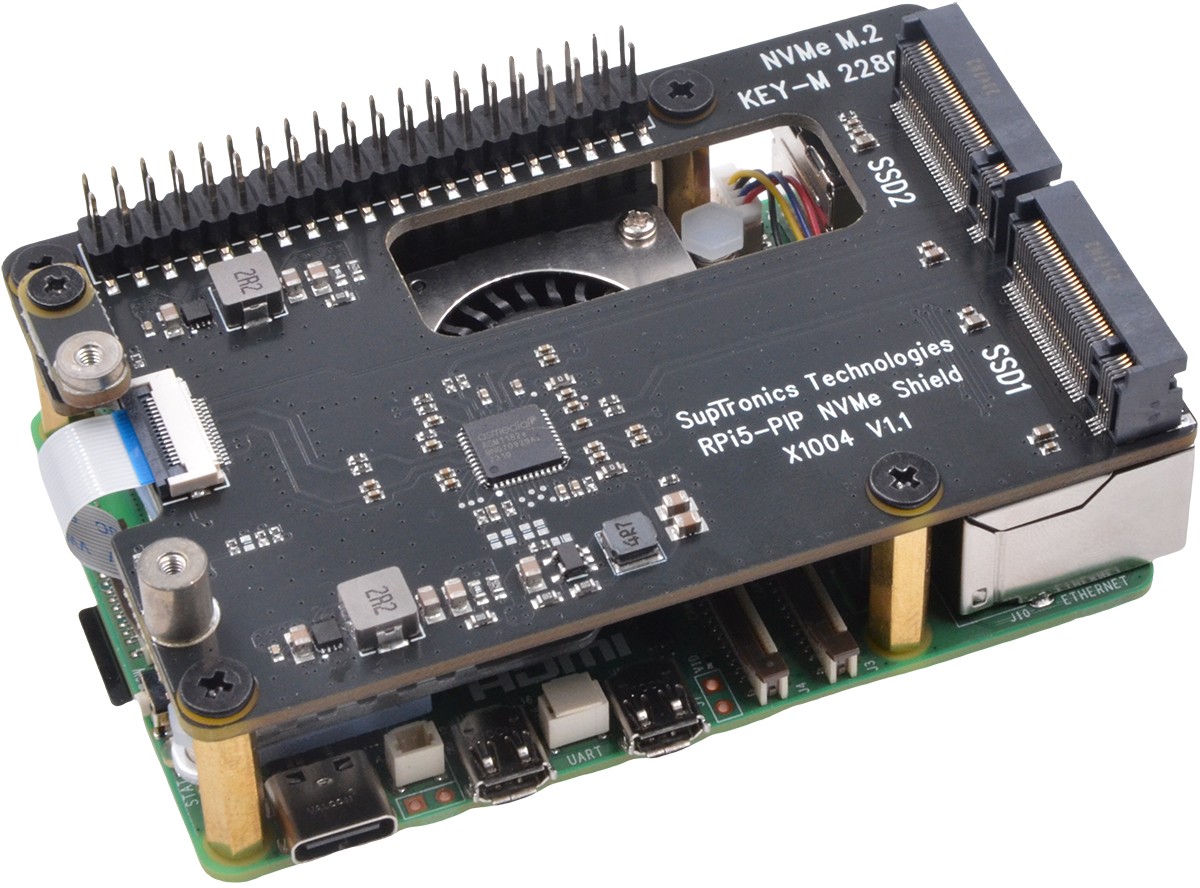

X1004 специально разработан для установки поверх Raspberry Pi 5, как традиционная плата расширения, и оснащен 40-контактным разъемом для удобного доступа к GPIO. С этим NVMe-модулем вы по-прежнему сможете использовать свои любимые HAT-модули. Кроме того, он полностью совместим с официальным пассивным кулером Raspberry Pi, обеспечивая эффективный отвод тепла. Наличие монтажных отверстий и стоек не только защищает твердотельные накопители, но и эффективно отводит тепло, обеспечивая стабильную работу. Встроенный светодиодный индикатор показывает статус чтения или записи, избавляя от необходимости гадать.

X1004 — идеальное решение для хранения данных при создании домашнего медиацентра или системы сетевого хранения данных (NAS). С его помощью вы можете хранить и транслировать собственные видео, музыку и цифровые фотографии как дома, так и в любой точке мира.

Тестирование и анализ:
Условия тестирования
-Сведения о системной плате: Raspberry Pi 5 Model B Rev 1.0, 4 ГБ ОЗУ
-Сведения об интерфейсной плате: X1004 v1.1 NVMe dual SSD Shield
-Операционная система: Raspberry Pi OS с рабочим столом (Debian12 (bookworm), 32-разрядная версия, дата выпуска: 10 октября 2023 г.)
-Характеристики накопителя: Colorful CN600 объемом 120 ГБ, WD Blue SN570 объемом 500 ГБ

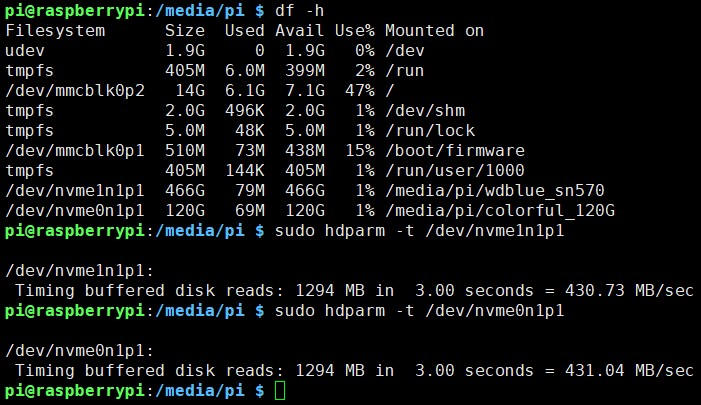

Тестируем скорость чтения с жесткого диска на PCIe2.0 с hdparm:

Важные примечания:
- Совместимо с твердотельными накопителями M.2 NVMe
- Не совместимо с твердотельными накопителями M.2 SATA, твердотельными накопителями M.2 PCIe AHCI и другими устройствами M.2, не поддерживающими протокол NVMe
- Старые накопители NVMe с менее эффективной флэш-памятью могут работать не так хорошо, как новые накопители
- Новые твердотельные накопители NVMe не имеют разделов, поэтому при первом подключении к Raspberry Pi их необходимо разделить на разделы и отформатировать, прежде чем к ним можно будет получить доступ в проводнике.

Примеры использования:
