Описание

Orange Pi 5 16G - это мощный одноплатный микрокомпьютер (SBC), созданный как более производительная альтернатива знаменитому Raspberry Pi. По сути, это полноценный системный блок размером с банковскую карту (около 100х62 мм), на котором размещены процессор, оперативная память и все необходимые порты. Он работает под управлением операционных систем на базе Linux (Ubuntu, Debian) или Android. Его можно широко использовать в планшетах, периферийных вычислениях, искусственном интеллекте, облачных вычислениях, AR/VR, интеллектуальной безопасности, умном доме и других областях, охватывая различные отрасли AIoT.

Основные функциональные возможности: Orange Pi 5 использует 8-ядерный 64-разрядный процессор нового поколения Rockchip RK3588S, четырехъядерный процессор A76 + четырехъядерный процессор A55, 8-нм техпроцесс, основная частота до 2,4 ГГц, встроенный графический процессор ARM Mali-G610, встроенный высокопроизводительный модуль ускорения 3D/2D изображений, встроенный NPU с вычислительной мощностью 6Tops, с 4 ГБ/8 ГБ/16 ГБ (LPDDR4/4X) и возможность обработки изображения до 8K, множество интерфейсов, включая выход HDMI, интерфейс GPIO, M.2 PCIe2.0, Type-C, порт Gigabit LAN, 2 порта USB2.0, 1 порт USB3.0 и т. д. поддержка Orange Pi OS (Droid), официальной операционной системы, разработанной Orange Pi, а также Android12 и Debian11. Технические характеристики: SoC: Rockchip RK3588S CPU: 8-ядерный 64-разрядный процессор. Архитектура Big.Little: 4xCortex-A76 и 4xCortex-A55, кластер больших ядер — 2,4 ГГц, кластер малых ядер — 1,8 ГГц GPU: Графический процессор Arm Mali-G610 MP4 «Один», совместимость с OpenGL ES1.1/2.0/3.2, OpenCL 2.2 и Vulkan 1.2, 3D-графический движок и 2D-графический движок NPU: Встроенный ускоритель AI NPU до 6 TOPS, поддерживает смешанный режим INT4/INT8/INT16 PMU: RK806-1 RAM: 16GB(LPDDR4/4X) Память: QSPI и FLASH 16 МБ, Слот для карты MicroSD (TF), Разъем M.2 M-KEY USB: USB 3.0 x1, USB 2.0 x2, Type (USB 3.1) x1 Video выход: HDMI2.1, до 8K при 60 Гц, Порты DP1.4 (DisplayPort), DP1.4 и USB3.1 мультиплексированы, и порт используется совместно с Type-C,2 * MIPI D-PHY TX 4Lane, с возможностью настройки до 4K при 60 Гц Camera: MIPI CSI 4Lane, 2 * MIPI D-PHY RX 4Lane Audio: КОДЕК ES8388, аудиовход/выход разъем для наушников 3.5мм, Вход: встроенный микрофон, HDMI 2.1 eARC Ethernet: 10/100/1000Mbps Ethernet Порт расширения: интерфейсы UART, PWM, I2C, SPI, CAN и GPIO Слот расширения M.2 M-KEY Socket: поддержка PCIe NVMe SSD, поддержка кастомных модулей PCIe Wi-Fi6+BT5.0 Кнопка: 1?MaskROM ключ, 1?Recovery ключ, 1?On/Off ключ Источник питания: Поддержка источника питания Type-C, 5 В @ 4 А Светодиод: индикатор питания: красный, индикатор состояния: зеленый Вентилятор: 5В Отдладка: 3-контактный последовательный порт отладки (UART) Поддержка ОС: Orangepi OS(Droid)?Orangepi OS(Arch)?Ubuntu?Debian?Android12 Размеры: 100 х 62 мм Вес нетто: 46 г.

Комплектация: 1х Orange Pi 5 16G Упаковка: Пластиковый бокс, антистатический пакет, обечайка из мелоованного картона Размеры: 115 х 85 х 29 мм Вес брутто: 93 г.

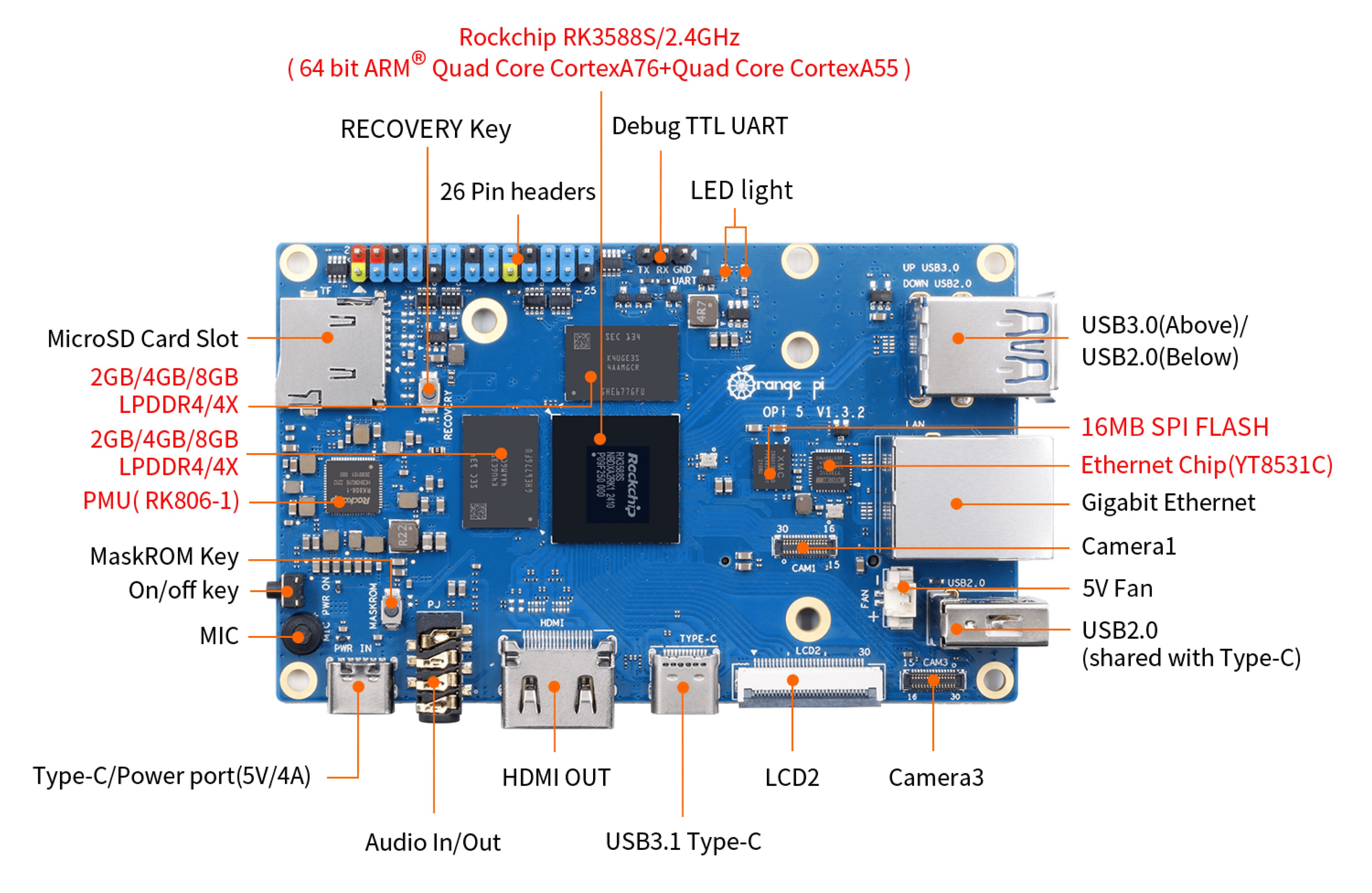

Вид сверху

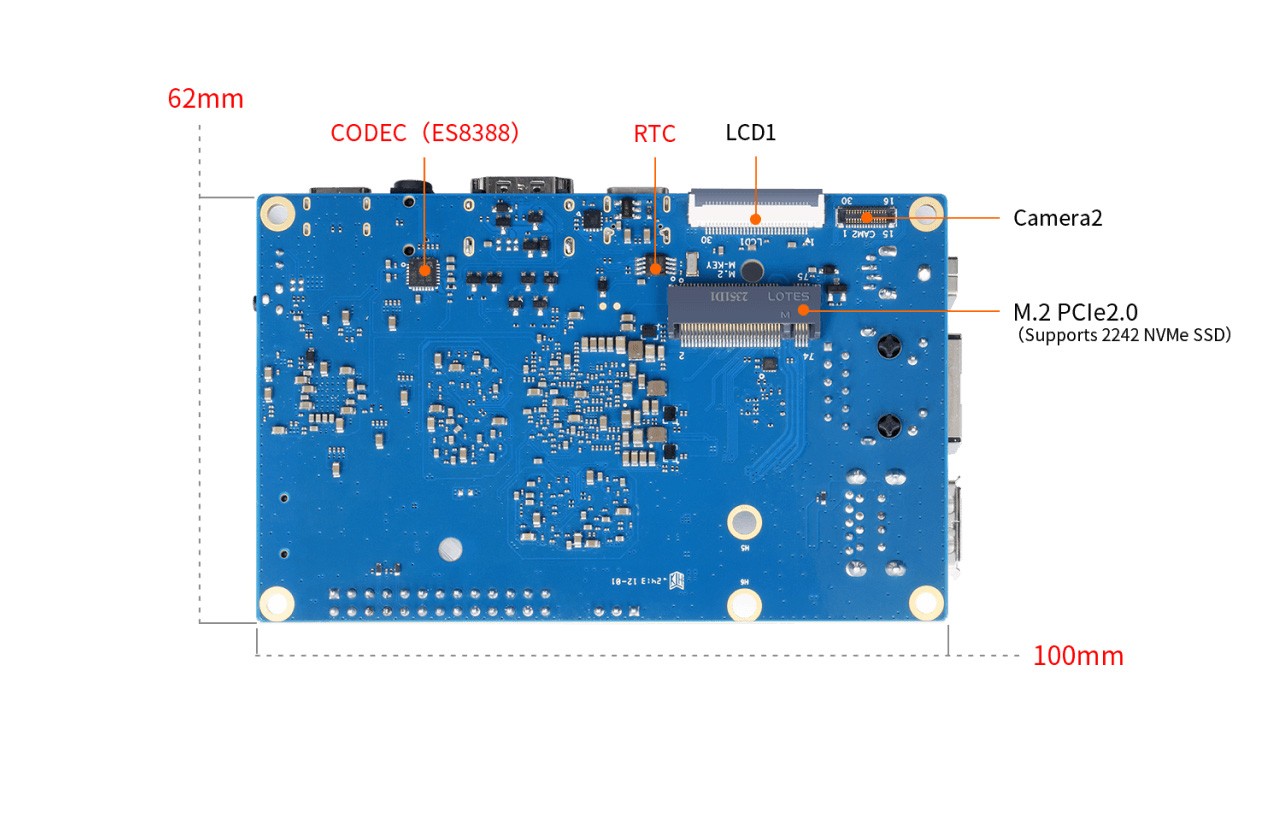

Вид снизу

Rockchip RK3588S - новое поколение чипов AIoT

Используя 8-нм техпроцесс LP, он работает быстрее и потребляет меньше энергии, обеспечивая превосходную производительность в различных сценариях применения искусственного интеллекта.

CPU8-core 64 core architecture, 4*Cortex-A76 + 4*Cortex-A55 = 4x кратное увеличение производительности против RK3399

GPUARM Mali-G610 = 8x кратное увеличение производительности против RK3399

NPU6Tops AI computing power = Поддержка гибридных вычислений INT4/INT8/INT16, расширяющих возможности различных сценариев искусственного интеллекта.

8K video codec = Мощный видеокодек, поддерживающий разрешение 8K при 60 кадрах в секунду, обеспечивает более четкое изображение и более детальное качество изображения.

Gigabit Ethernet

Встроенный Ethernet 1000 Мбит/с для более надежного и стабильного сетевого соединения и более высокой скорости передачи.

Множество интерфейсов, простая расширяемость

Объединение всех видов популярных интерфейсов, таких как MIPI D-PHY, MIPI CSI, USB3.0, USB2.0, Type-C, HDMI2.1, M.2 PCIe2.0, Gigabit Ethernet и т. д.

Многоканальный ввод и вывод

Поддержка видеовыхода HDMI 2.1 8K, USB-C (DP1.4), двойного видеовыхода MIPI D-PHY для многоэкранного отображения, поддержка трех входов камеры с интерфейсом MIPI.

Поддержка жестких дисков NVMe SSD для значительного увеличения емкости

Встроенный интерфейс M.2 PCIe 2.0 поддерживает доступ к жестким дискам NVMe SSD, что позволяет увеличить объем хранилища данных и удовлетворить потребности в быстром чтении/записи и хранилище большой емкости.

Поддерживает ОС Orange Pi (Droid)

Благодаря специально разработанному лаунчеру он в максимальной степени предоставляет пользователям те же привычки работы, что и обычный компьютер. Установка Google Store позволяет пользователям беспрепятственно запускать Facebook, Instagram, Twitter, YouTube, Telegram и другие приложения.

Широкий спектр сценариев применения

Его можно широко применять к планшетам, периферийным вычислениям, искусственному интеллекту, облачным вычислениям, AR/VR, интеллектуальной безопасности, умному дому и другим областям, охватывающим различные отрасли AIoT.

Диграмма выводов Orange Pi 5
