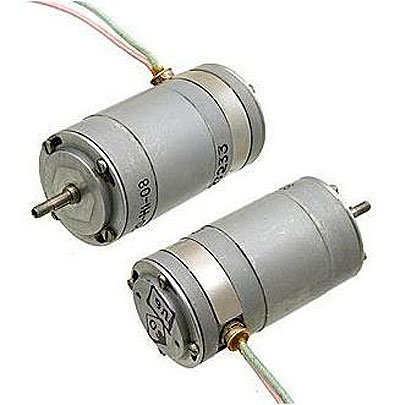

Обратите внимание на близкий по назначению товар: ДПМ-20-Н1-02 Электродвигатель коллекторный постоянного тока 27 Вольт 4000 об/мин ДПМ-20-Н1-12 Электродвигатель коллекторный постоянного тока 14 Вольт 6000 об/мин


Электродвигатель коллекторный постоянного тока ДПМ-20-Н1-04 с возбуждением от постоянных магнитов, без стабилизации частоты вращения, на номинальное напряжение 6 В и мощностью 0,04 Вт, с одним выходным концом вала. Предназначен для работы в качестве силового двигателя в системах автоматического регулирования низкого и среднего быстродействия, а также для привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия.
Двигатель ДПМ-20-Н1-04 применяется в аппаратуре промышленной автоматики, телемеханики, радиоэлектроники и другом оборудовании общего и специального назначения. Электродвигатель обеспечивает работу при обоих направлениях вращения, причём изменение направления вращения на ходу, без предварительной остановки двигателя, не допускается. Крепление двигателя осуществляется за наружную поверхность корпуса с помощью немагнитных металлических деталей. Режим работы - продолжительный. Рабочее положение двигателя в пространстве произвольное.
Маркируется цифро-буквенным кодом на корпусе. Электродвигатель допускает эксплуатацию при температуре окружающей среды от -50 до +70 °С, атмосферном давлении до 200 мм рт.ст., относительной влажности 95 % при 25 °С. Устойчив к воздействию вибрации в диапазоне частот 5-5000 Гц с ускорением до 15g и ударных нагрузок до 40g. Гарантийный срок хранения двигателя ДПМ-20-Н1-04 - не менее 11 лет со дня приёмки.
Расшифровка маркировки электродвигателя: ДПМ-20-Н1-04:
• ДПМ - электродвигатель с возбуждением от постоянных магнитов;
• 20 - номер габарита (диаметр корпуса в мм);
• H1 - конструктивное исполнение:
- H1 - с одним выходным концом вала;
- с двумя выходными концами вала (размеры концов вала одинаковы);
- Н3 - с одним выходным концом вала и встроенным центробежным контактным регулятором частоты вращения;
- 1Т - с одним выходным концом вала и с трибкой (шестерней) на валу;
- 3Т - с одним выходным концом вала с трибкой и встроенным центробежным контактным регулятором частоты вращения;
• 04 - порядковый номер исполнения по номинальным данным.

Тип двигателя	Технические характеристики двигателей ДПМ-20 исполнения Н1
	U	P2 ном	n ном	M ном	M п	I ном	I п	КПД	f
	В	Вт	об/мин	мН•м	мН•м	А	А	%	ч
ДПМ-20-Н1-01	29	0,46	9000	0,49	4,9	0,1	0,7	16	200
ДПМ-20-Н1-02	27	0,41	4000	0,98	1,96	0,11	0,3	14	250
ДПМ-20-Н1-04	6	0,04	2000	0,196	0,59	0,1	0,3	7	500
ДПМ-20-Н1-05	14	0,04	2000	0,196	0,98	0,07	0,15	4	500
ДПМ-20-Н1-08	27	0,92	4500	1,96	3,92	0,2	0,5	17	250
ДПМ-20-Н1-08Т	27	0,92	4500	1,96	3,43	0,25	0,5	14	3000*
ДПМ-20-Н1-12	12	1,23	6000	1,96	4,9	0,4	1,5	26	300
ДПМ-20-Н1-12А	14	1,1	6000	1,76	4,9	0,3	1	26	300
ДПМ-20-Н1-13	12	0,69	4500	1,47	3,92	0,28	0,8	21	250
ДПМ-20-Н1-16	6	0,92	9000	0,98	5,9	0,65	4,5	24	250
ДПМ-20-Н1-17	6	0,92	6000	1,47	5,9	0,65	2,5	24	350

Условные обозначения электрических параметров двигателей ДПМ:
• U - Напряжение питания двигателя.
• P2 ном - Номинальная мощность.
• n ном - Номинальная частота вращения двигателя.
• M ном - Номинальный вращающий момент.
• M п - Пусковой момент.
• I ном - Номинальный потребляемый ток.
• I п - Пусковой ток.
• КПД - Коэффициент полезного действия
• f - Гарантийная наработка двигателя.

Технические и эксплуатационные характеристики двигателя ДПМ-20-Н1-04:
• Напряжение питания, В …6;
• Номинальная мощность, Вт ...0,04;
• Частота вращения, об/мин …2000;
• Номинальный вращающий момент, мН*м ...0,196;
• Пусковой момент, мН*м …0,59;
• Потребляемый ток, А ...0,1;
• Коэффициент полезного действия, % …7;
• Масса, кг ...0,065.

Технические данные двигателей ДПМ исполнения Н1, Н2. В формате PDF
------------------
