2.8inch Raspberry Pi resistive screen 320х240 SPI (Waveshare)
Код товара: CTTL17298
Есть в наличии| 2470 c |
| 2470 c |
 |
|
|
Описание

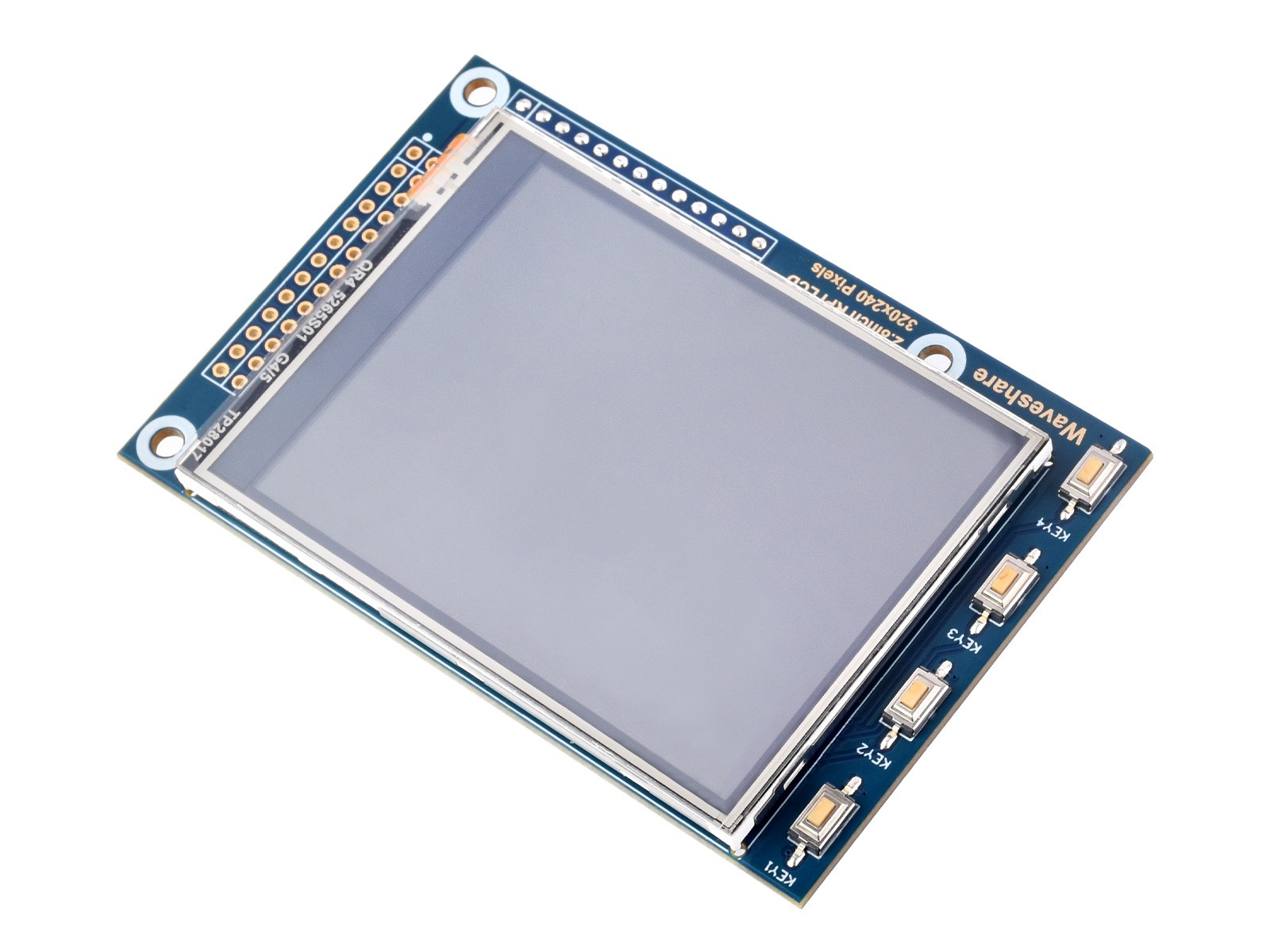

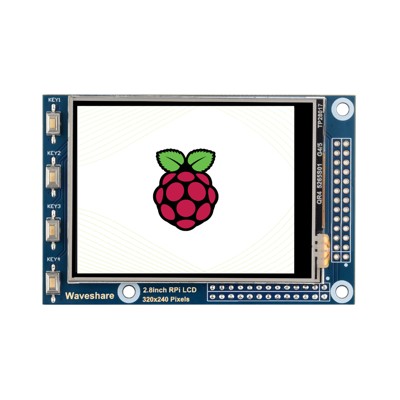

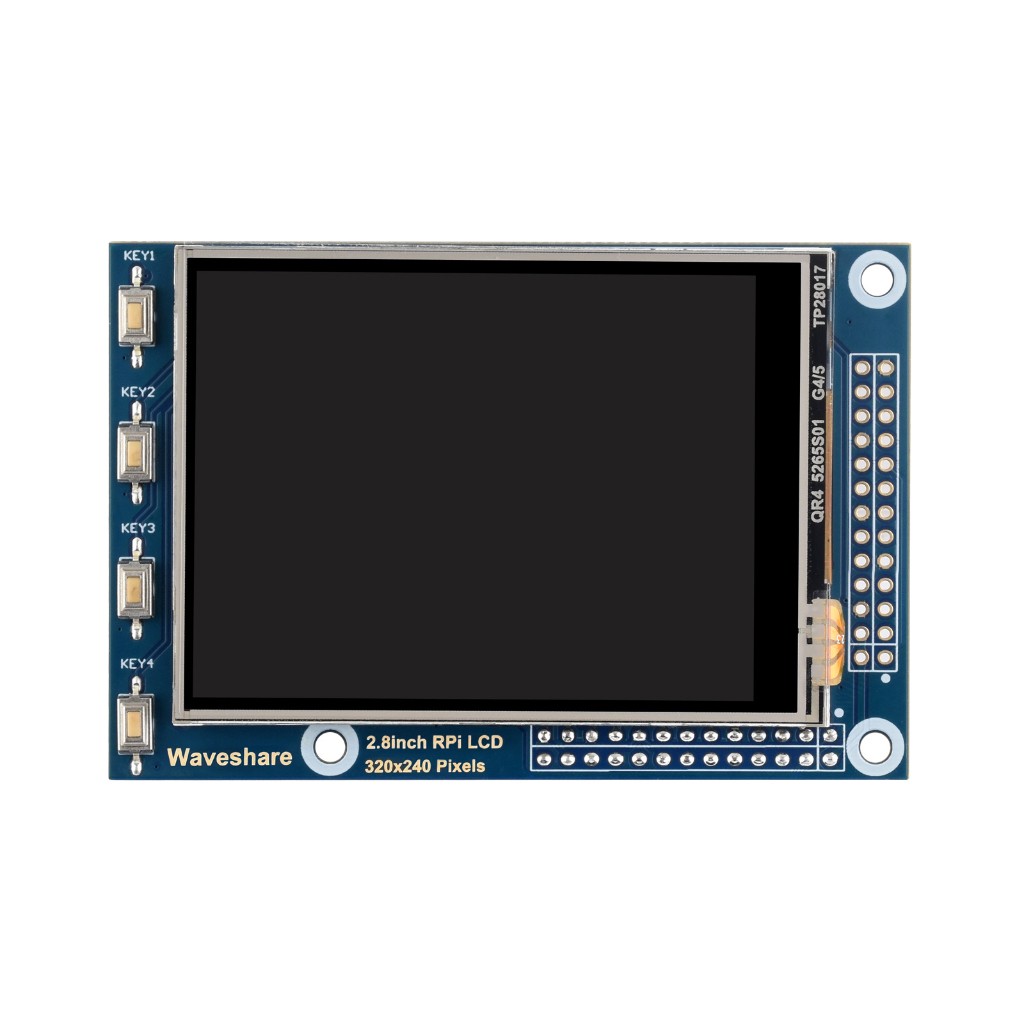

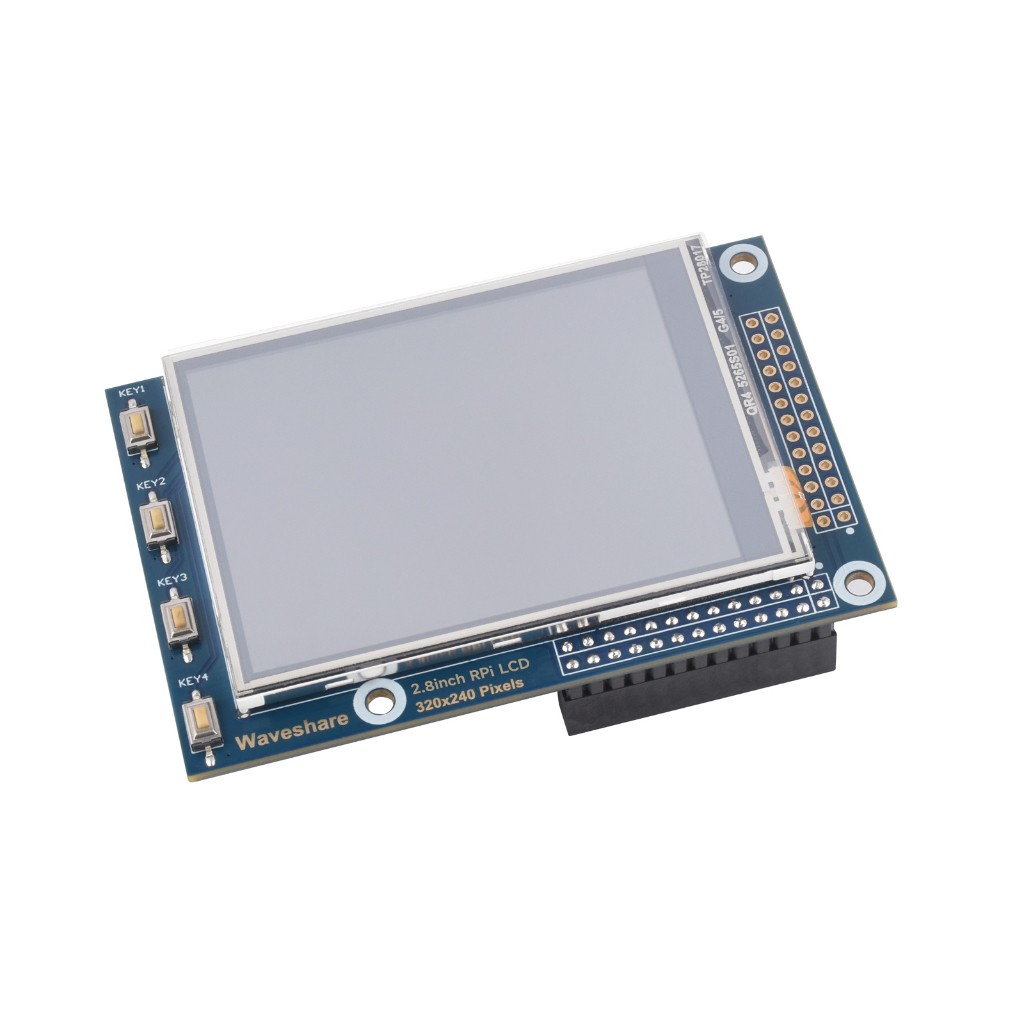

Модуль 2.8inch RPi LCD (A) от Waveshare с цветным 2.8-дюймовый ЖК-экраном и резистивной сенсорной панелью для одноплатного ПК (SBC) Raspberry Pi. Эта новая ревизия с нумерацией 2.x, поддерживающая опцию ШИМ-регулировки яркости фоновой светодиодной подсветки TFT-матрицы. Дисплей 2.8inch RPi LCD (A) Waveshare совместим с любым Raspberry Pi включая модели A/A+ c 26-пиновым коннетором, оснащается 4-мя программируемыми пользовательскими кнопками и последовательным интерфейсом SPI. Он легко соединяется с одноплатным компьютером напрямую через коннектор GPIO, дополнительно дублируя на плате занятые выводы-контакты. Габариты LCD-модуля по длине и ширине близки к размерам полноформатного Raspberry Pi, что способствует сохранению максимальной компактности устройства для физически небольших проектов.
| Основные функциональные возможности: Аппаратное разрешение 320*240 пикселей Резистивный сенсор управления Совместим с любой версией Raspberry Pi, присоединяется напрямую к плате, без проводов Сопровождается драйверами (поддерживаются системы Raspberry Pi OS, Ubuntu, Kali и RetroPi) Поддерживает программный драйвер копирования кадрового буфера (FBCP) с возможностью программной настройки разрешения для дублирования изображения с основного экрана Физический размер, схожий с Raspberry Pi 3 / 4 / 5 Аккуратно изготовленная конструкция с применением гальванического золочения Характеристики: Модель: 2.8inch RPi LCD (A) V2.x Waveshare ЖК матрица: TN TFT Диагональ экрана: 2.8 дюйма Разрешение: 320х240 пикселей Графический контроллер: ILI9341 COG Подсветка: 4 LED, ШИМ-регулируемая Активная область: 57.6 х 43.2мм Сенсорная панель: резистивная (1 касание) Сенсорный контроллер: HR2046 Интерфейсы: GPIO, SPI Размеры: 85.01 х 56.44 х 19.8 мм Температура: -20°C ~ +70°C Вес нетто: 41.5 г. |
Комплектация: 1х Экран 2,8 дюйма 320х240 (А) Waveshare 1x Стилус пластиковый 1х Монтажный набор (латунные стойки, винты, гайки) Упаковка: Коробка из мелованного картона, антистатический пакет, защитная поролоновая вкладка, зип-лок пакет (гриппер) Размеры: 105 х 82 х 24мм Вес брутто: 62.5 г.  |

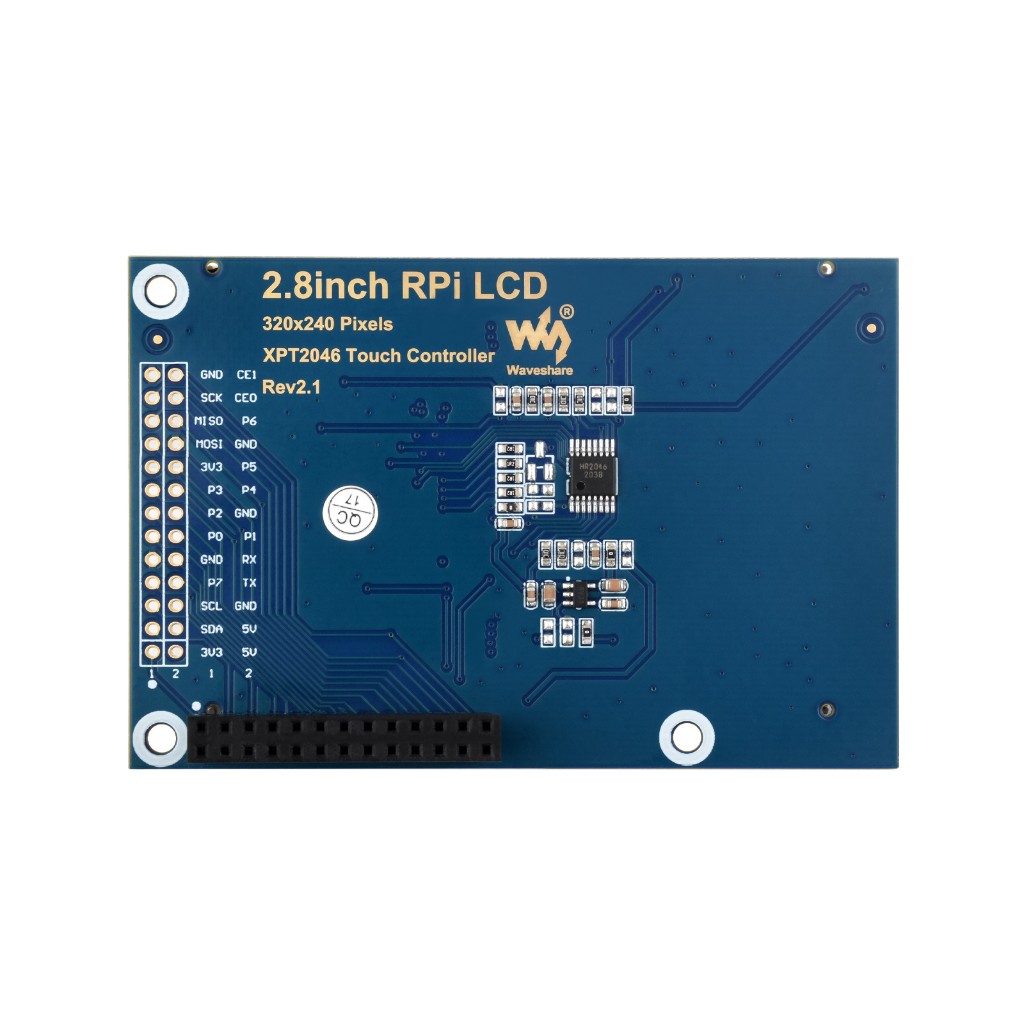

Определение выводов GPIO-коннектора
| № контакта | Имя | Назначение |
|---|---|---|
| 1 | 3.3V | Плюс питания (3.3V вход напряжения) |
| 2 | 5V | Плюс питания (5V вход напряжения) |
| 3 | NC | NC |
| 4 | 5V | Плюс питания (5V вход напряжения) |
| 5 | NC | NC |
| 6 | GND | Общий ноль |
| 7 | KEY1 | Кнопка Key1 |
| 8 | NC | NC |
| 9 | GND | Общий ноль |
| 10 | NC | NC |
| 11 | TP_IRQ | Прерывание от сенсорной панели, низкоуровневый сигнал в момент касания |
| 12 | PWM | Управление подсветкой |
| 13 | RST | Сброс |
| 14 | GND | Общий ноль |
| 15 | LCD_RS | LCD команда управления, выбор регистра command / data |
| 16 | KEY2 | Кнопка Key2 |
| 17 | 3.3V | Плюс питания (3.3V вход напряжения) |
| 18 | KEY3 | Кнопка Key3 |
| 19 | LCD_SI / TP_SI | LCD экран / сенсорная панель, входящие данные SPI (MOSI) |
| 20 | GND | Общий ноль |
| 21 | TP_SCL | Cенсорная панель, исходящие данные SPI (MISO) |
| 22 | KEY4 | Кнопка Key4 |
| 23 | LCD_SCK / TP_SCK | LCD экран / сенсорная панель, синхронихация SPI (SCK) |
| 24 | LCD_CS | Сигнал выбора чипа LCD, низкий уровень для переключения на LCD |
| 25 | GND | Общий ноль |
| 26 | TP_CS | Сигнал выбора чипа сенсорной панели, низкий уровень для переключения на сенсорную панель |

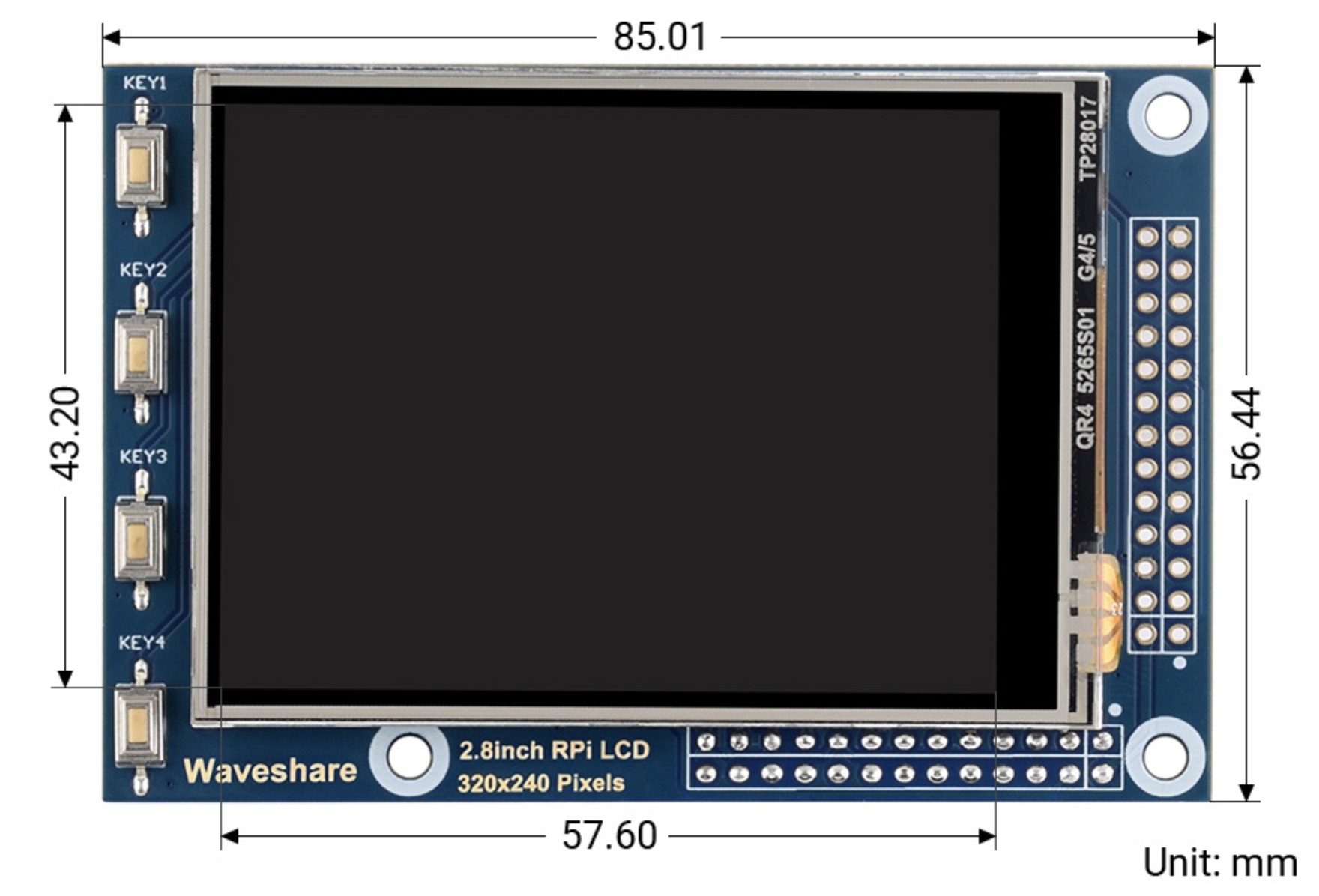

Физические размеры, мм
