Описание

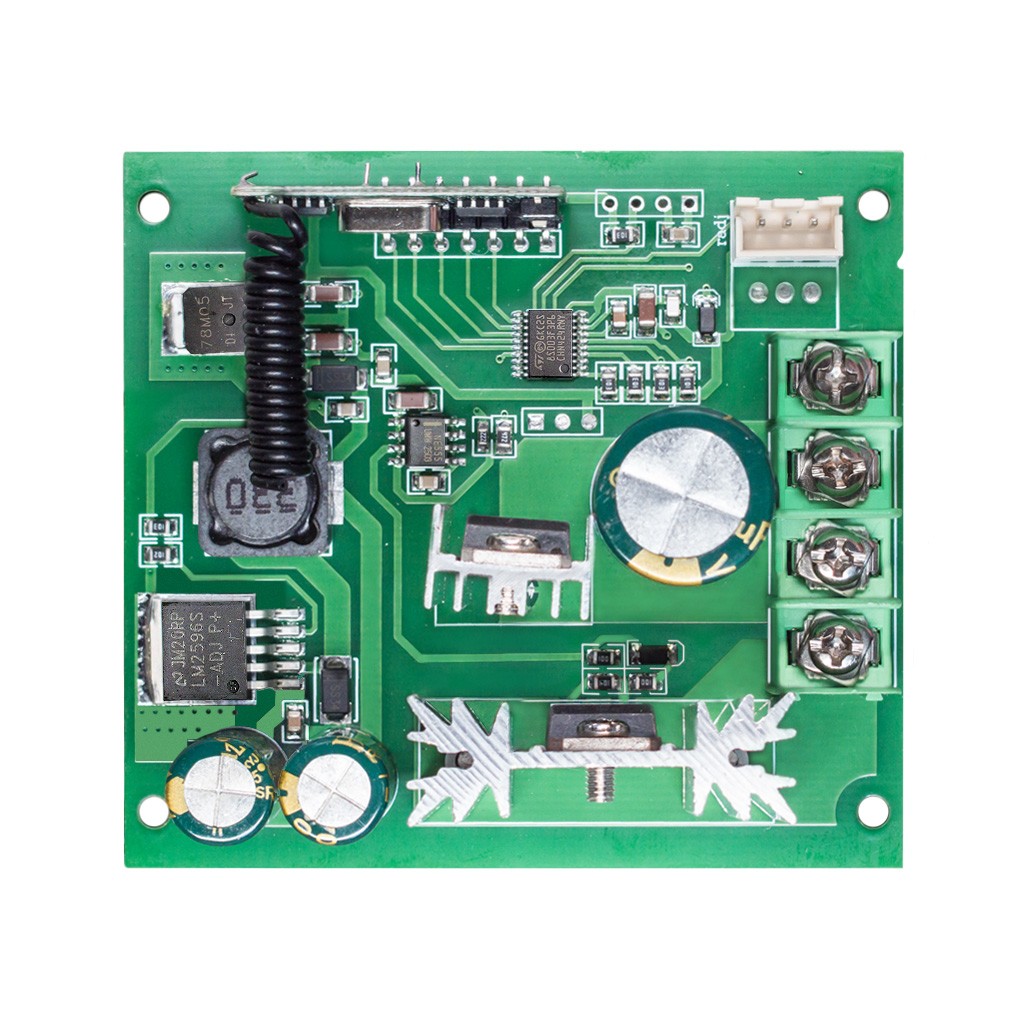

ШИМ-регулятор оборотов MT-PWM-C — это простое, удобное и одновременно эффективное решение для ручного управления скоростью вращения вала коллекторного мотора постоянного тока, используемого в различных узлах промышленного или бытового оборудования. Наиболее часты примеры использования: придворовые шлагбаумы, автоматические рольставни и раздвижные, распашные ворота, станки, лёгкие подъёмные машины и т.д. Плата предусматривает два варианта регулировки - непосредственно через встроенный потенциометр и/или дистанционно на расстоянии до 50 метров, с использованием беспроводного пульта ДУ.

Методы регулировки оборотов

ШИМ-регулятор MT-PWM-C совместим с двигателями, работающими в диапазоне напряжений 12~35В. Номинальный ток продолжительной нагрузки составляет 0-5А. Для кратковременных нагрузок с током в пике до 10А требуется дополнительное воздушное охлаждение. Функция регулировки работает попеременно для каждого способа управления, ручного или дистанционного. Конструкция платы регулятора предусматривает первоочерёдность настроек выходного напряжения. При включении питания ШИМ-регулятора, выходное напряжение будет прямо зависеть от положения ручки потенциометра. Выносной проводной потенциометр оснащается отключаемой клеммой, допускается эксплуатация ШИМ-регулятора без потенциометра.

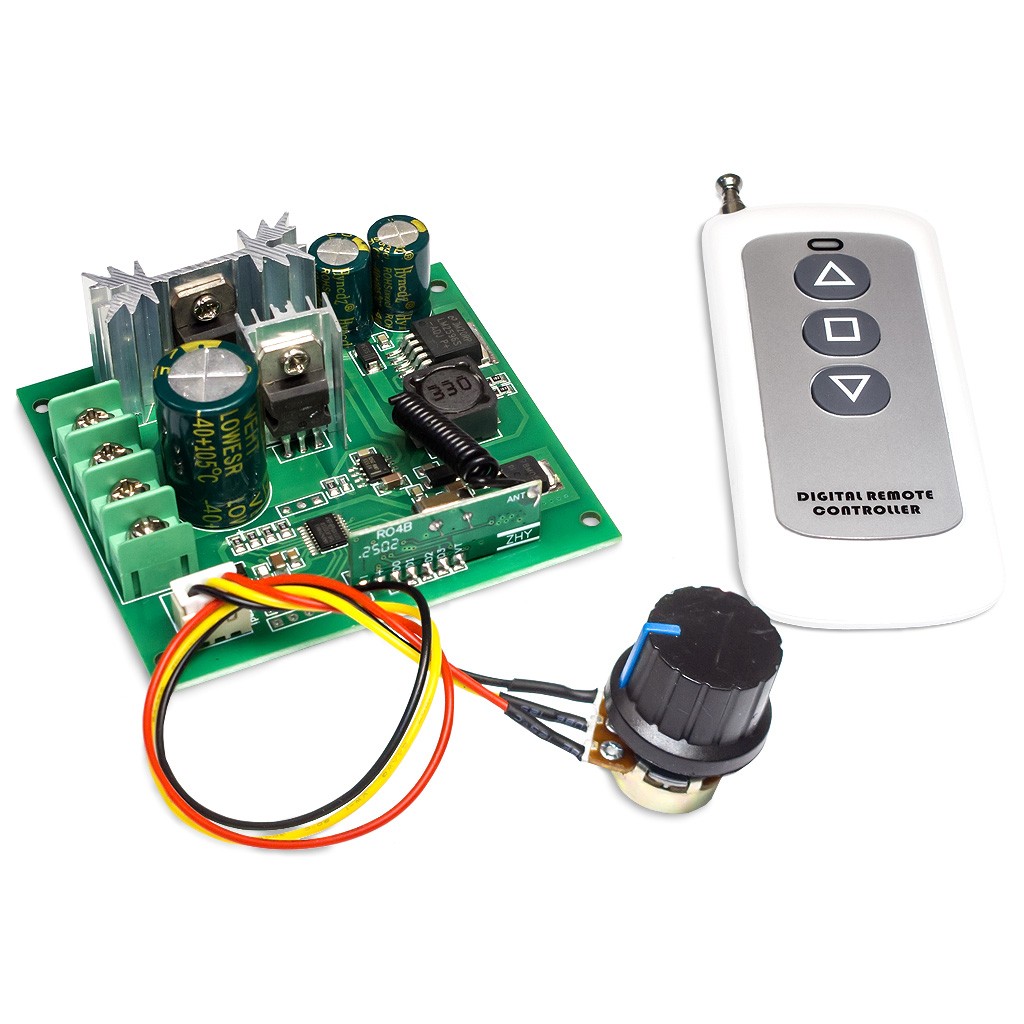

Плавным поворотом ручки выносного потенциометра можно отрегулировать обороты во всём дипазоне от 0 до 100%. Пульт дистанционно управления с 3-мя кнопками "увеличение", "уменьшение" и "стоп" обеспечивает два режима регулировки: плавное изменение числа оборотов двигателя аналогично потенциометру и пошаговая регулировка скорости вращения с шагом ~10%, с возможностью моментальной остановки вала. ШИМ-регулятор MT-PWM-C способен запомнить до 7 различных пультов, совместимых с STC2260. Привязка нового пульта ДУ осуществляется с помощью встроенной кнопки обучения на радиоприёмнике, абсолютно все привязанные ранее пульты ДУ стираются 8-кратным нажатием.
