Описание

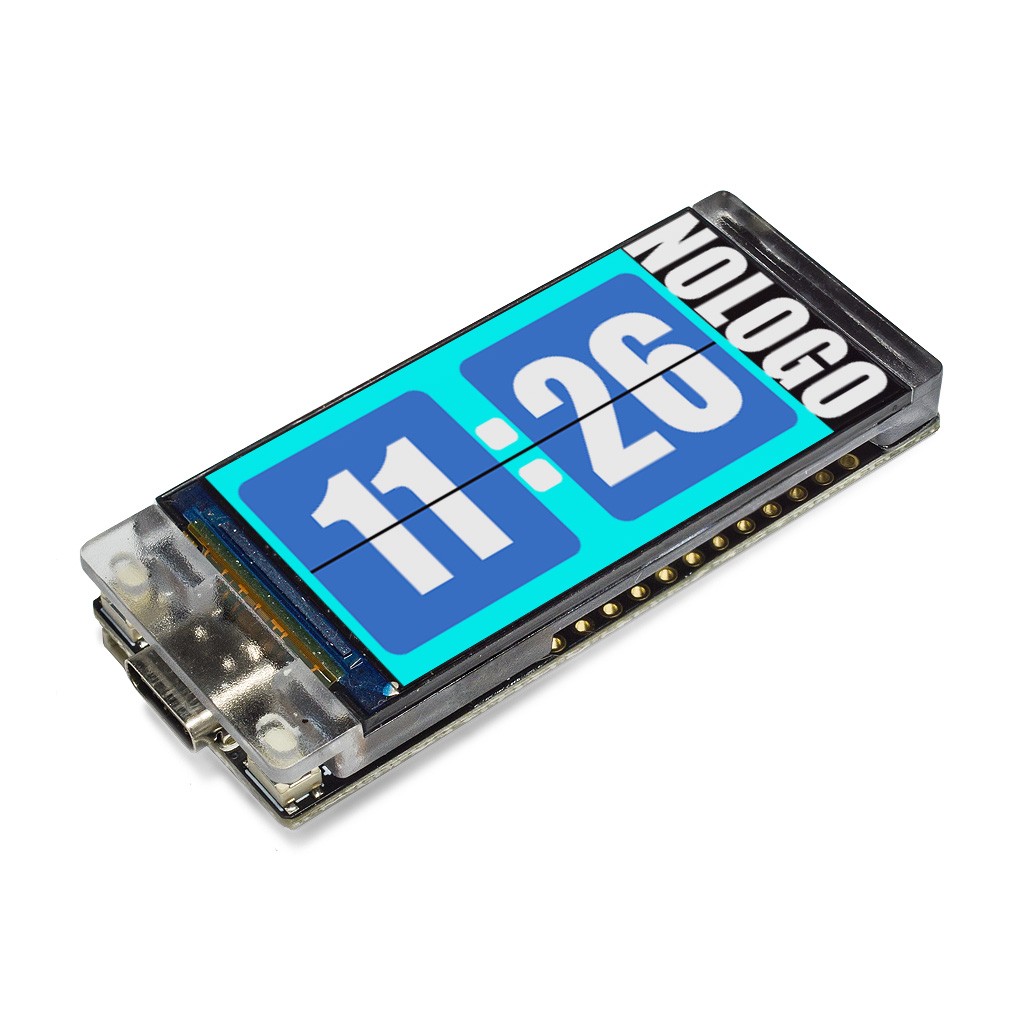

Nologo S3 ESP32-S3 WiFi/BT 1.9" LCD QMI8658 — многофункциональный компактный модуль на базе новейшего мощного высокоинтегрированного микроконтроллера ESP32-S3R8 от Espressif System, нацеленный на разработку самых разнообразных IoT-приложений и DIY-проектов. Неисчерпаемый потенциал Nologo S3 ESP32-S3 WiFi/BT 1.9" LCD QMI8658 раскрывается и в большом количестве уже встроенных функций, и в возможности их дальнейшего наращивания благодаря особенности конструкции электронной платы и открытости цифровой платформы в целом. Улучшенная версия Nologo S3 ESP32-S3 WiFi/BT 1.9" LCD QMI8658 отличается совместимостью с различными схемами электропитания, контроллер ESP32 поддерживает вариативные профили энергопотребления. Одной из главных особенностей улучшенной модели Nologo S3 ESP32-S3 WiFi/BT 1.9" LCD QMI8658 значится установленный на плате чип инерционного датчика с 3-осевым гироскопом и 3-осевым акселерометром, будучи идеальный в решении задач, относящихся к системам навигации и стабилизации беспилотных радио-управляемых моделей, подходящий для реализации устройств носимой потребительской электроники (смарт-часы, фитнес-трекеры, медицинские анализаторы движения пациентов и т.д).

Характеристики: Модель: Nologo S3 ESP32-S3 WiFi/BT 1.9" LCD QMI8658 / аналог Питание: 5В (USB-порт), 3.7В Li-Pol батарея (коннектор BAT) Контроллер: ESP32-S3R8 2-ядерный 32-разрядный Xtensa LX7 240 Мгц Память: 384КБ ROM, 512КБ SRAM, 16КБ SRAM RTC, 8МБ PSRAM, 16МБ (128Мбит) QuadSPI FLASH Беспроводная связь: Диапазон радиочастот: 2.412 ГГц ~ 2.484 ГГц WiFi: Клиент, Точка доступа, Клиент+Точка доступа (station, softAP, station+softAP) Протоколы WiFi: 802.11 b/g/n, до 150 Мбит/сек Выходная мощность в режиме 802.11b: до +21 дБм Поддержка WiFi MAC и RX STBC Bluetooth: Спецификация: Bluetooth 5.0 + BLE Мощность передатчика, макс.: до 20 дБм Чувствительность приёмника, макс.:  -104.5 дБм Класс радиомодуля: Class-1, Class-2 и Class-3 без внешнего усилителя мощности Криптографическое ускорение: AES/SHA/RSA/RNG/HMAC/цифровая подпись Антенна: разведённая дорожкой поверх текстолита платы (PCB) Дисплей: Матрица: IPS TFT, Диагональ экрана: 1.9 дюйма Графическое разрешение: 320 х 170 пикселей Графический контроллер: ST7789V3 Инерционный датчик: 3-осевой гироскоп + 3-осевой акселерометр (QMI8658) Контроллер заряда батареи: TP4054 (совместим с литий-полимерными или литий-ионными батареями), ток заряда 100мА (500мА опционально) Вспомогательный контроллер системы питания: PMS150C (XDS08) с опцией управления встроенным 3V3-LDO Цифровые входы-выходы: 13 Аналоговые входы: 8 Сенсорные контакты: 7 Интерфейсы: GPIO, UART, I2C, SPI, ADC, Touch, USB Управление: кнопка Boot (загрузка), кнопка KEY (пользовательская), кнопка RST (сброс ESP32) Разъёмы: USB2.0: USB Serial /JTAG CDC (ACM), USB OTG, USB DFU (питание, коммуникация и отладка, обновление ПО), JST1.25-2P (питание от батареи), JST1.0-4P STEMMA QT/Qwiic (коммуникация и отладка, обновление ПО) Поддержка файловых систем: SPIFFS, FATFS, RTOS Поддержка среды разработки: ESP-IDF SDK, Arduino IDE, MicroPhyton, PlatformIO и др. Шаг контактов: 2.54 мм Температура эксплуатации: -20°C ~ +70°C Размеры: 60.8 x 25.6 x 10.5 мм Вес нетто: 12.5 г.

Комплектация: 1х Модуль Nologo S3 ESP32-S3 WiFi/BT 1.9" LCD QMI8658 2х Коннектор PLS-12 2.54мм Упаковка: Пластиковый бокс, воздушно-пузырчатая плёнка Вес брутто: 25 г.

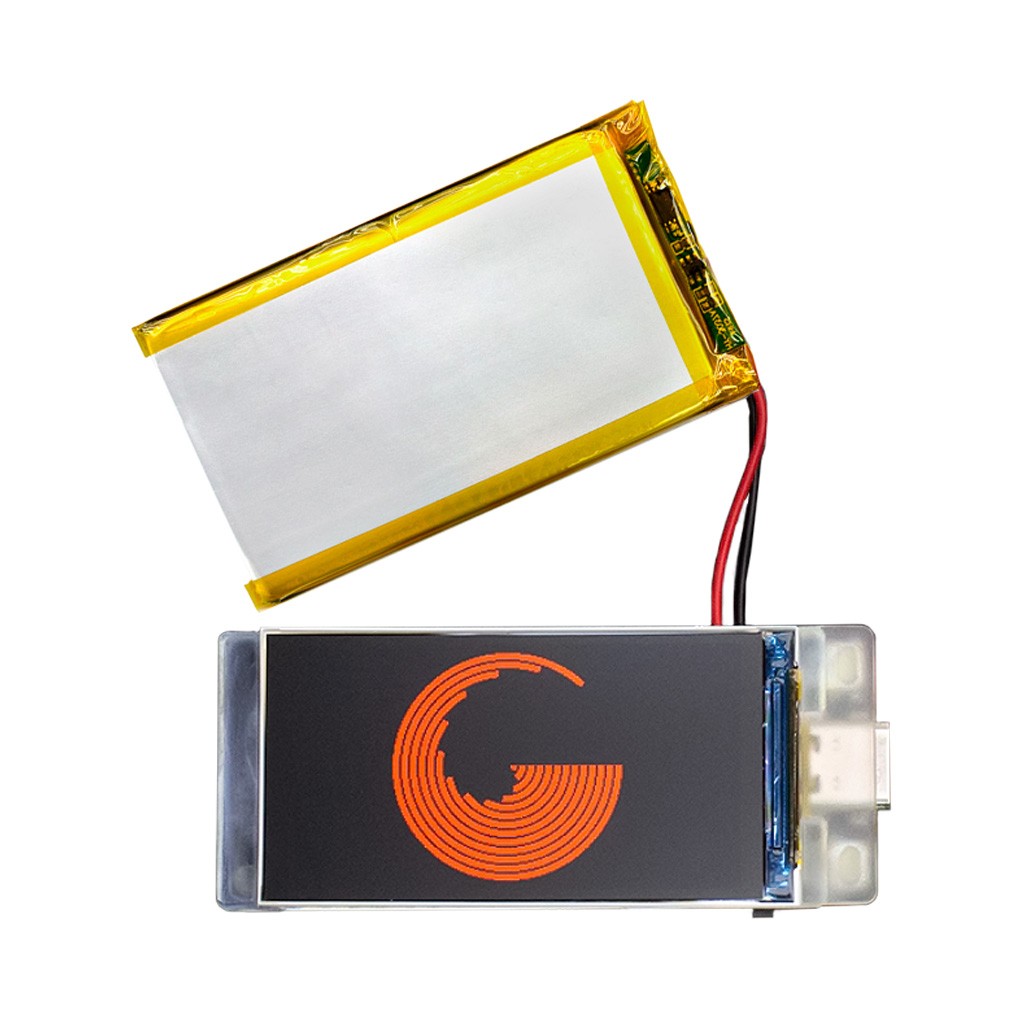

В основе модуля Nologo S3 ESP32-S3 WiFi/BT 1.9" LCD QMI8658 используется 2-ядерный 32-разрядный процессор ESP32-S3 с архитектурой Xtensa LX7 и тактовой частотой 240МГц, со встроенными интерфейсами беспроводной связи 2.4ГГц WiFi-4 + Bluetooth 5.0/BLE. Чип ESP32-S3 объединяет с собой большой объём памяти 16МБ и PCB-антенну, к нему подключен яркий цветной дисплей с матрицей IPS TFT размером 1.9 дюйма и графическим разрешением 320 х 170 пикселей. Несъёмный дисплей надёжно закреплён в пластиковой рамке, приклеенной к плате специальным компаундом. Взаимодействие в части управления системой питания модулем и режимами загрузки ESP32-S3 организовано пользовательскими кнопками. Нативный USB-порт контроллера ESP32-S3 предусматривает опции обновления ПО и последовательной коммуникации в режимах USB OTG, USB Serial / JTAG и USB DFU без помощи внешних USB-TTL преобразователей. Поддержка автономной работы Nologo S3 ESP32-S3 WiFi/BT 1.9" LCD QMI8658 обеспечивается коннектором внешней аккумуляторной батареи в паре с микросхемой контроллера заряда-разряда, подпитывающей током 100мА по умолчанию или 500мА в ускоренном режиме (требуется установка аппаратной перемычки). Свободные порты ESP32-S3 располагаются по краям платы с её обратной стороны, комбинируют многочисленные интерфейсы ESP32, позволяют контактировать с подходящим оборудованием или расширениями. В качестве приятного бонуса ко всему арсеналу на плату инсталлирован коннектор Qwiic, привносящий Nologo S3 ESP32-S3 WiFi/BT 1.9" LCD QMI8658 дополнительную сочетаемость с одноимённой системой соединяемых электронным модулей, разработанных производителем электроники SparkFun.

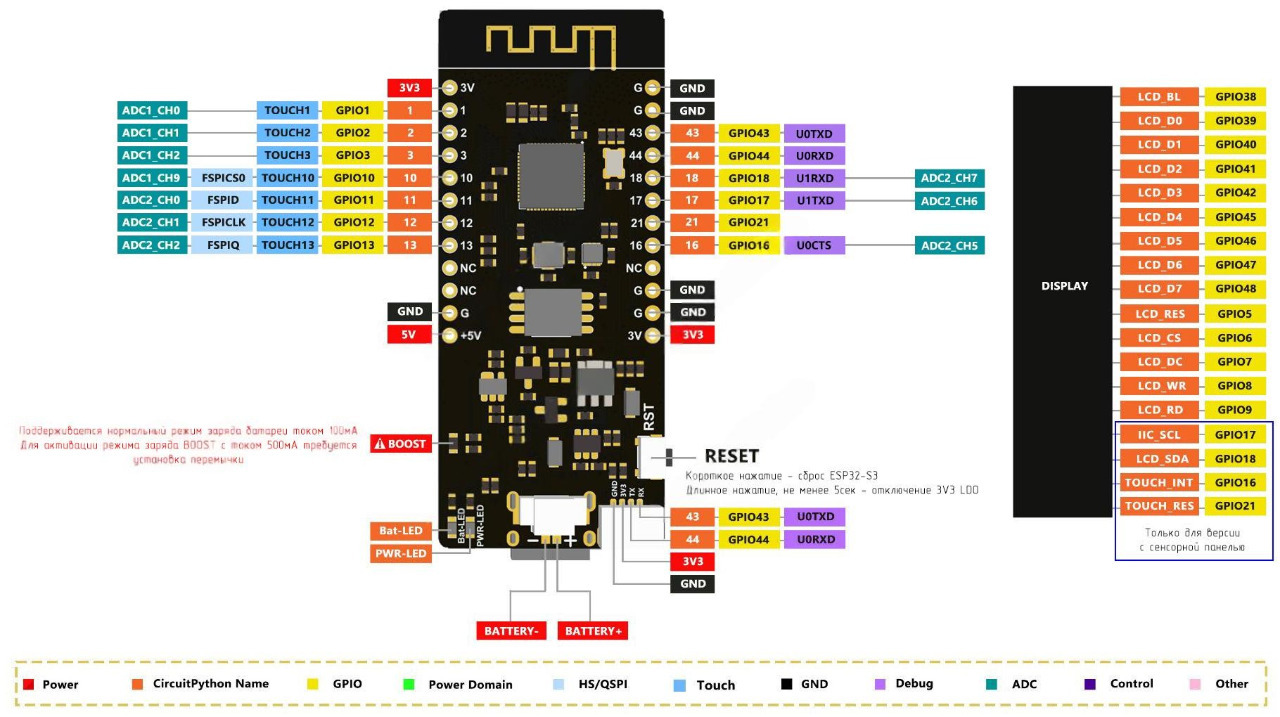

Расположение и назначение контактов GPIO

Документация

Спецификация контроллера ESP32-S3 Espressif System
Технический справочник ESP32-S3 Espressif System
Электрическая принципиальная схема Lilygo T-Display S3 ESP32 Enhanced
Пакет демонстрационных программ и API-библиотек С/С++ на GitHubе
Описание программного интерфейса для класса USB CDC чипа EPS32
Описание программного интерфейса для класса ESP32 USB DFU (MSC) чипа EPS32
