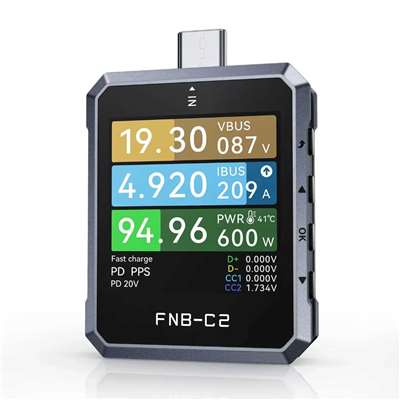

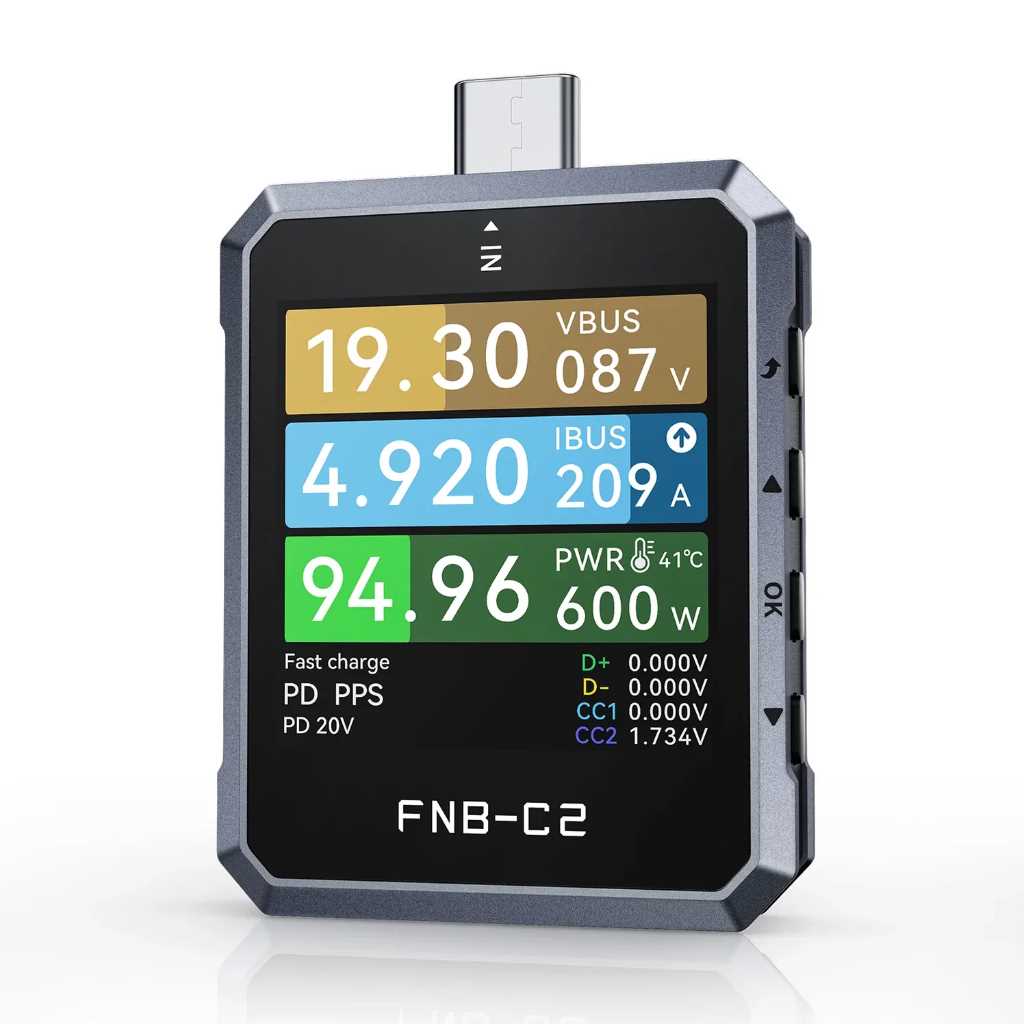

USB-тестер FNIRSI FNB-C2: лабораторная точность для диагностики быстрой зарядки

USB-тестер FNIRSI FNB-C2 — это профессиональный инструмент для анализа и диагностики USB-C зарядки. Устройство сочетает в себе 20-битный АЦП и 7-значное разрешение, что обеспечивает точность измерений лабораторного уровня. С его помощью вы сможете тестировать зарядные устройства, кабели и аксессуары, выявлять неисправности и оптимизировать процесс зарядки.

Ключевые возможности и преимущества

Технические характеристики FNIRSI FNB-C2

Комплектация и упаковка

Комплектация:
1 x Тестер FNIRSI FNB-C2
1 x Вкладыш с QR-кодом на инструкцию

Упаковка:
Подарочный короб "сундучок"
Размер: 93*79*23 мм
Вес брутто: 65 г

Подробное описание функционала

20-битное высокоточное АЦП-измерение: используется внешний 20-битный высокоточный АЦП-чип, поддерживающий 7-значное отображение напряжения, силы тока и мощности с разрешением 0,000001 В/А/Вт и точностью лабораторного уровня.

Широкий диапазон измеряемых параметров: позволяет контролировать напряжение в диапазоне 4–50 В, силу тока в диапазоне 0–6,5 А и мощность в диапазоне 0–240 Вт, что соответствует сценариям зарядки высокой мощности 100 Вт/140 Вт/240 Вт.

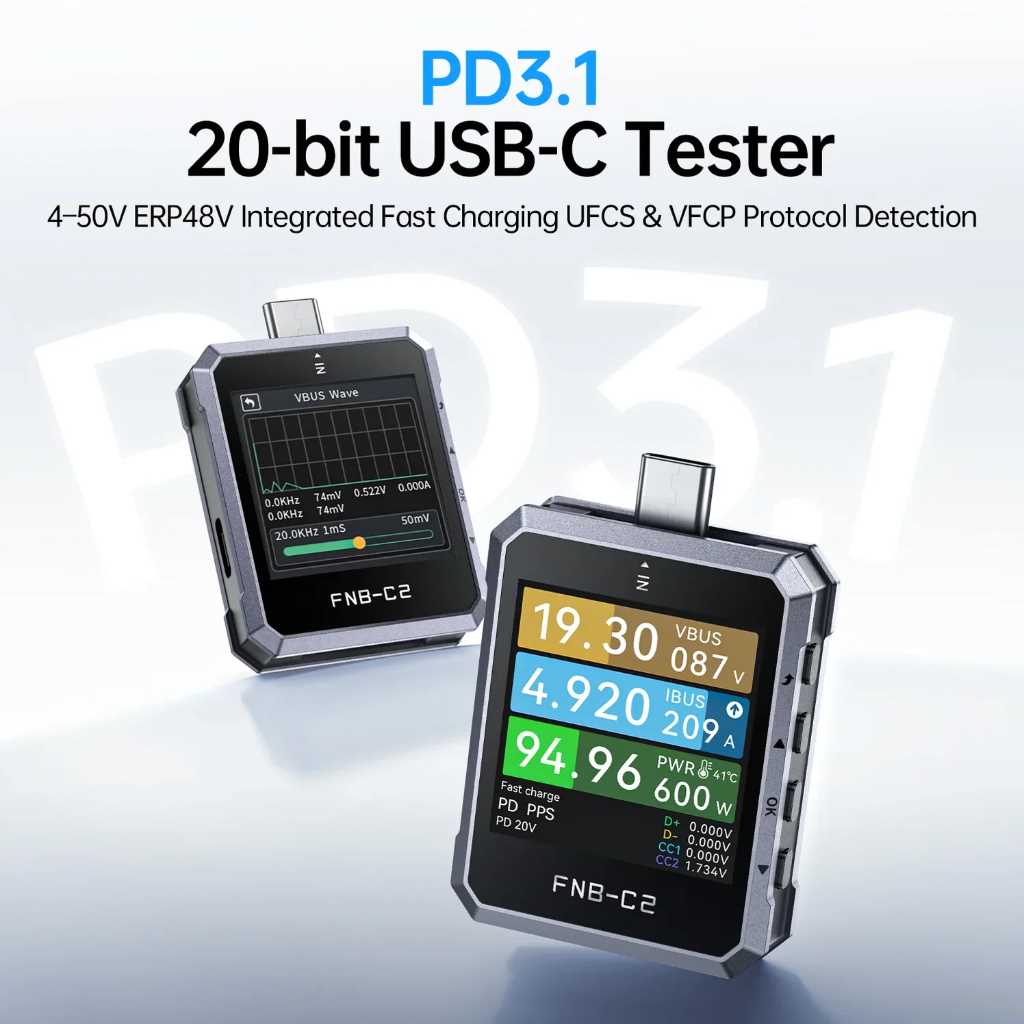

Совместимость с PD3.1 и несколькими протоколами: полностью поддерживает протокол PD3.1 EPR с внешним физическим чипом для связи с PD, обеспечивая стабильное и безопасное взаимодействие по протоколу быстрой зарядки.

Комплексное определение протоколов быстрой зарядки: автоматическое определение и активация основных протоколов, включая UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC и VIVO VFCP.

Идентификация чипа E-Marker в разъеме USB-C: считывание подробной информации о кабелях 3A/5A/50V/EPR/TBT3/TBT4, такой как тип, мощность, длина, скорость передачи данных и версия.

Двухрежимное тестирование пульсаций и осциллограмм: поддержка низкоскоростного построения осциллограмм (2–1000 выборок в секунду) для напряжения/тока/D+/D- и высокоскоростного тестирования пульсаций (20 000–2 000 000 выборок в секунду) для напряжения с гальванической развязкой по переменному току.

Мониторинг осциллограммы VBUS в режиме реального времени: отображение осциллограммы напряжения на шине питания USB с регулируемой частотой от 20,0 кГц до 2,0 МГц для интуитивной оценки стабильности питания.

Мониторинг протокола PD и захват пакетов: сбор данных о согласовании протокола PD в режиме реального времени между зарядным устройством и подключенными к нему устройствами для устранения проблем с совместимостью при зарядке.

Преобразование протокола QC в протокол PD: обеспечивает адаптацию устройств, поддерживающих только протокол QC, к зарядным устройствам, поддерживающим протокол PD, для повышения совместимости при быстрой зарядке с использованием разных протоколов.

Многогрупповая статистика энергопотребления и емкости: 10 переключаемых пресетов для статистики емкости, энергопотребления и времени, поддерживающих автоматический расчет емкости аккумулятора и эффективности преобразования.

Функция длительной записи кривых: обеспечивает непрерывную запись кривых напряжения и силы тока в течение 9 часов с настраиваемым интервалом сохранения данных от 1 до 120 секунд и регулируемыми правилами начала и окончания записи.

Интерфейс USB-C с двунаправленной передачей тока: оснащен стандартными 24-контактными штекерным и гнездовым портами USB-C с функциями USB 4 Gen3, поддерживающими двунаправленную передачу тока и реверсивное подключение.

Мониторинг температуры в режиме реального времени: с разрешением 1 °C устройство отслеживает рабочую температуру, чтобы предотвратить перегрев при работе с высокой мощностью.

HD-дисплей с функцией поворота по сигналу датчика гравитации: оснащен 1,54-дюймовым TFT-LCD-экраном с разрешением 240?240 и встроенным датчиком гравитации, поддерживающим автоматический поворот экрана в четырех направлениях для всех интерфейсов.

Подключение и обновление без драйверов: порт HID совместим с Windows/Mac OS без установки драйверов, поддерживает расширение функций и обновление прошивки одним нажатием кнопки через распознавание USB-диска.

Тест на имитацию кабеля USB-C: имитация различных конфигураций кабеля, таких как без E-маркера (60 Вт), 20В, 5А (100 Вт) и 50В, 5А (240 Вт, EPR), для проверки эффективности зарядки в различных условиях.

Настраиваемые системные параметры устройства: поддержка регулировки яркости экрана, автоматического затемнения, выбора цвета темы и языка, а также сброс всех настроек до заводских одним нажатием.
