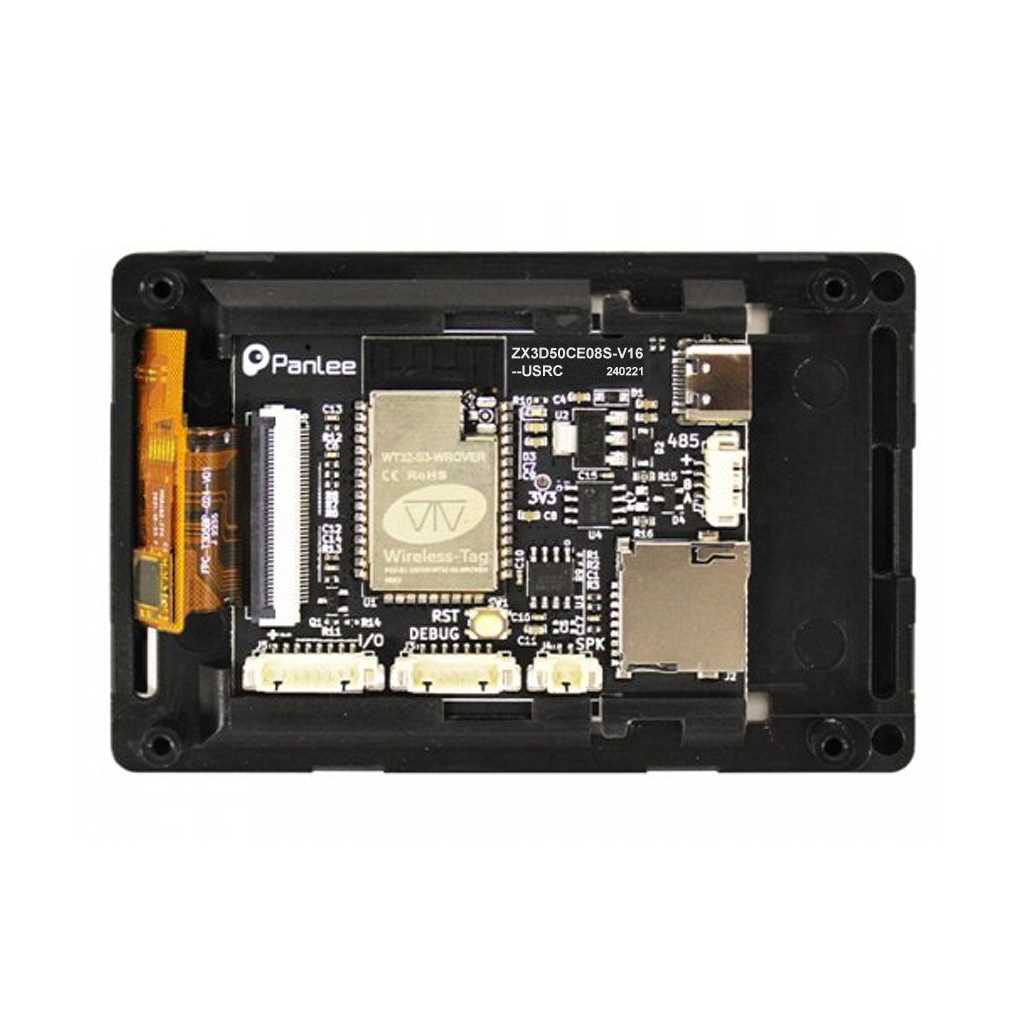

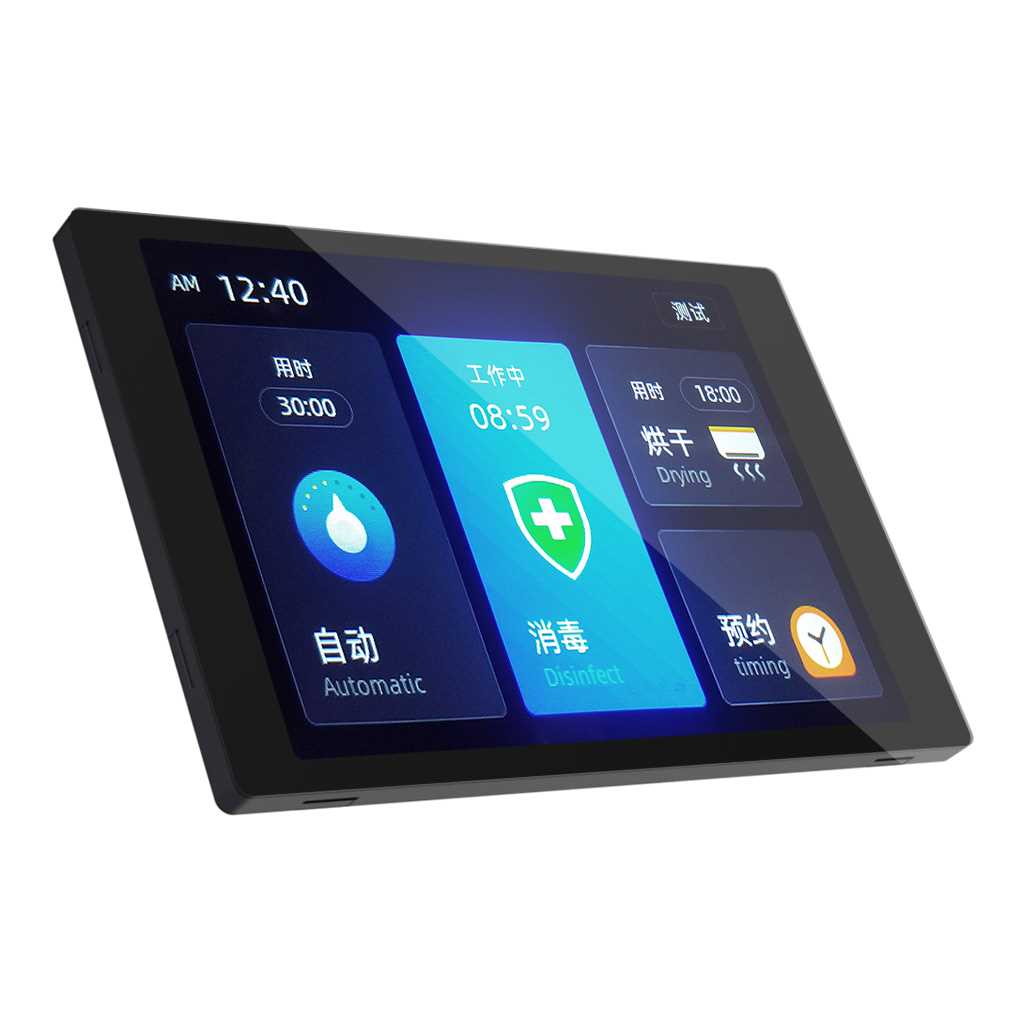

Обзор модуля Smart Panlee WT32-SC01 Plus
Модуль разработки приложений Smart Panlee WT32-SC01 Plus построен на мощном микроконтроллере ESP32-S3 со встроенными интерфейсами Wi-Fi и Bluetooth. Благодаря 3.5-дюймовому IPS-дисплею, ёмкостному сенсорному экрану и широкому набору цифровых интерфейсов это идеальное решение для создания встраиваемых систем, умных устройств и прототипов.
Программирование и разработка
Модуль легко программируется в Arduino IDE, MicroPython IDE и других средах. Для быстрой разработки графического интерфейса поддерживаются инструменты 8ms и LVGL, которые генерируют код на C — он без проблем интегрируется в проекты Arduino.
Технические характеристики
Возможности
Высокопроизводительная платформа на базе контроллера ESP32-S3 Espressif
3.5-дюймовый 320х480 ST7796 экран с 8080 8-битной параллельной шиной
FT6x36 ёмкостный сенсор с I2C
ШИМ-регулировка яркости подсветки
Воспроизведение аудио через I2S-динамик с программной регулировкой громкости, отключением звука и контролем частоты дискретизации
Слот карты MicroSD для работы приложения с цифровой информацией
Интерфейсы I2S, RS-485 и GPIO для расширения приложения
Быстрая разработка GUI в среде 8ms или LVGL
Характеристики
Производитель: Smart Panlee
Модель: ZX3D50CE08S-V16 (SC01 PLUS 3.5)
Напряжение питания: 5В USB
Напряжение логики: 3.3В
Потребление тока, макс.: 190 мА
Выходной ток логического контакта, макс.: 28мА
Контроллер: WT32-S3-WROVER-N16R2 (ESP32-S3)
Вычислительное ядро: 2х 32-битный Xtensa LX7 240МГц
Память: 384КБ ROM, 512КБ SRAM, 16КБ RTC SRAM, 2МБ PSRAM, 16МБ Flash
Беспроводная связь: 2.4ГГц WiFi 4 + Bluetooth 5.0/BLE
Антенна: встроенная (печатная, разведена дорожкой на плате)
Аудиоусилитель: моно, выходная мощность макс. 2.5Вт @ 4 Ом
Экран: IPS TFT, 480 х 320 пикселей, драйвер ST7796, 65K RGB565
Сенсорная панель, тип: ёмкостная, чип FT6336
Конструкция сенсорной панели: стекло + плёнка (G + F), твёрдость: >6H
Отслеживание одновременных касаний: 1 + жесты / поддержка 2 касаний
Аппаратные интерфейсы: GPIO, I2C, UART, ADC, PWM, SDIO, I2S, Native USB, USB CDC, SPI, RS485
Отверстия для крепления: 4х O2.3мм
Цвет корпуса: чёрный
Размеры: 92 х 60 х 10.8 мм
Вес нетто: 53 г.
Комплектация и упаковка
Комплектация
1х Плата Smart Panlee ZX3D50CE08S-V16 (SC01 PLUS 3.5)
1х Дата-кабель USB-A /USB Type-C 1x Molex PicoBlade (совместимый) кабель с коннектором 7pin-1.25
1x Molex PicoBlade (совместимый) кабель с коннектором 4pin-1.25
Упаковка
Пластиковый бокс, эвапластовые вкладки уплотнительные
Размеры: 104 х 75 х 25 мм
Вес брутто: 93 г.

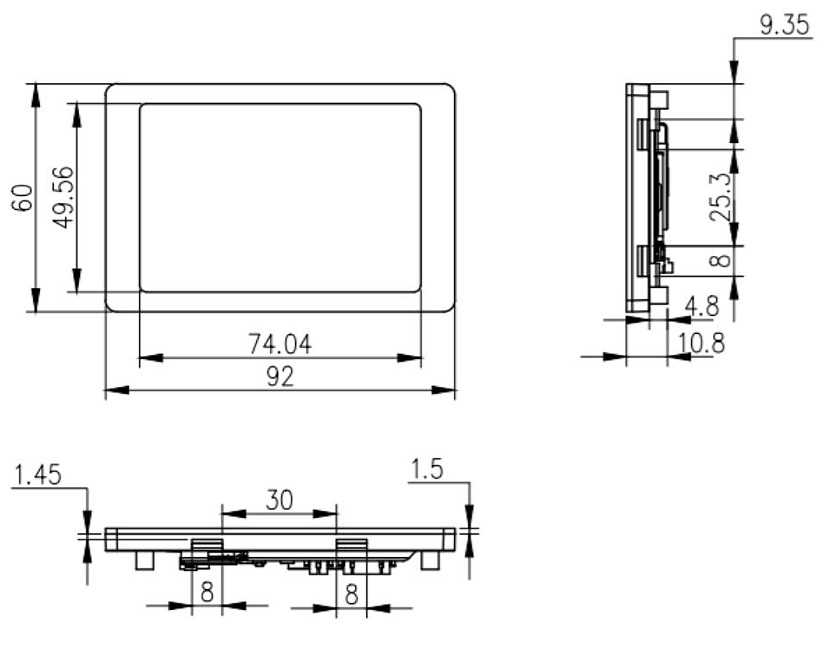

Физические размеры, мм
Документация и ПО
> Полная спецификация WT32-SC01 Plus
> Cпецификация WT32-S3-WROVER
> Компонент поддержки платы Smart Panlee SC01 Plus (BSP) для ESP-IDF
> Демонстрационный пример для BSP Smart Panlee SC01 Plus
------------------
