12В 30A 2-канальное реле с изолированным управлением сигналом логического 0 или 1

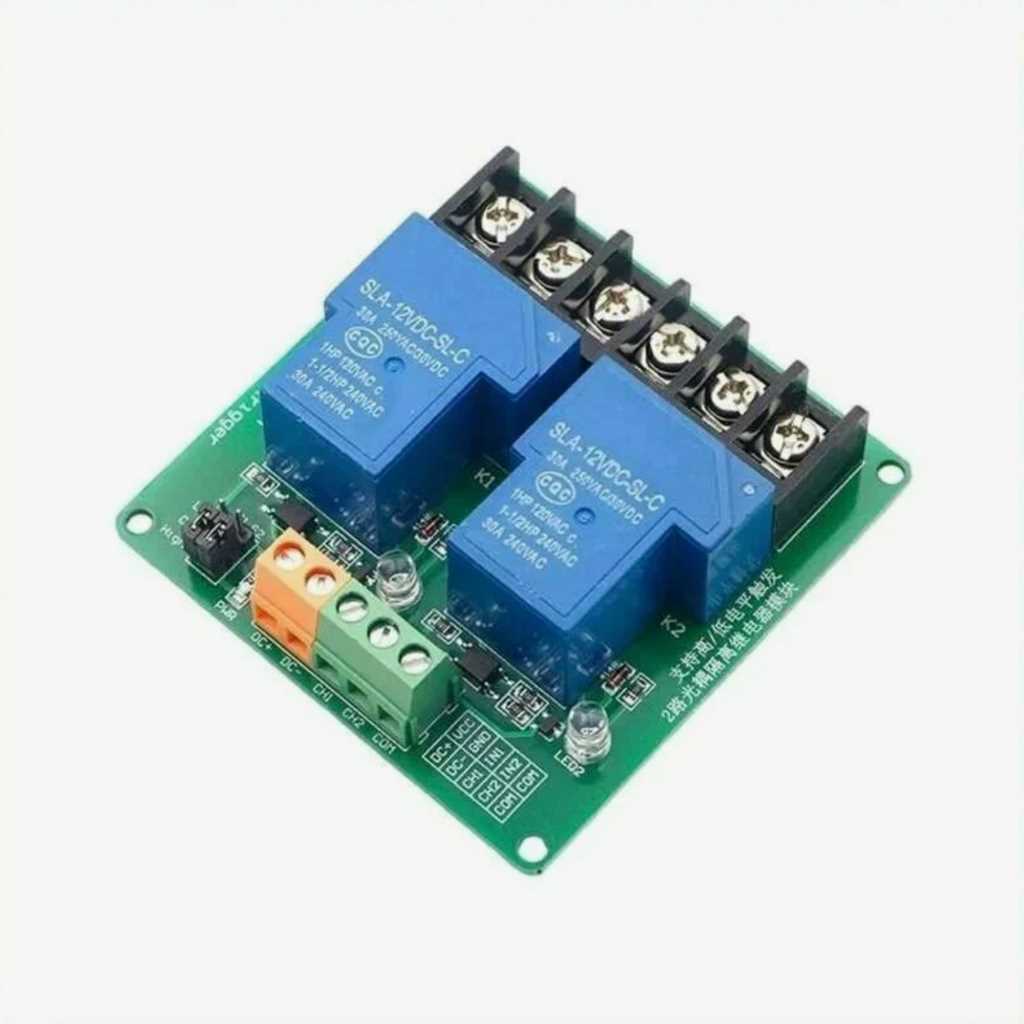

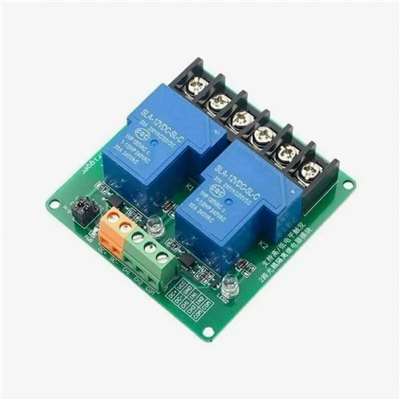

Мощный 2-канальный модуль реле 12В 30А с гальванической развязкой

Представляем вам надежный модуль реле на 2 канала с напряжением 12В и током до 30А. Это устройство с изолированным входом и возможностью выбора уровня управляющего сигнала создано для построения новых или модернизации существующих систем автоматизированной коммутации. Оно идеально подходит для управления производственными и бытовыми электрическими цепями постоянного и переменного тока, а также для устройств с автономным питанием и применения в легковом автомобилестроении.

Каждый канал модуля способен коммутировать нагрузку мощностью до 7,5 кВт (при 250В переменного тока) и до 0,9 кВт (при 30В постоянного тока). Плата работает от напряжения +12В, потребляя до 80 мА на канал, и оснащена светодиодными индикаторами питания и состояния каждого реле. Управляющие входы реле 1 и 2 гальванически изолированы от силовой части с помощью оптопар, что обеспечивает безопасное подключение модуля к портам цифровых контроллеров и систем ЧПУ. С помощью штатных перемычек легко выбрать нужный уровень управляющего сигнала — высокий (H) или низкий (L). Для удобства монтажа винтовые клеммы модуля выполнены из разноцветного пластика, что упрощает подключение проводов питания и сигнальных линий.

Особенности модуля реле

• Гальваническая изоляция входа для безопасного подключения к микроконтроллеру
• Минимальное потребление тока в статическом режиме — всего 5 мА
• Возможность выбора активного уровня сигнала (высокий или низкий)
• Монтажные отверстия для надежной фиксации платы в корпусе
• Качественные клеммные колодки для быстрой и надежной коммутации проводов

Технические характеристики

• Напряжение питания: 12В DC
• Количество релейных каналов: 2
• Максимальный потребляемый ток одного реле: 80 мА
• Коммутируемое напряжение: до 30В DC, до 250В AC
• Максимальный коммутируемый ток одного реле: 30А (нормально открытый, NO); 20А (нормально закрытый, NC)
• Тип реле: SLA-12VDC-SL-C (T90-12VDC-TL-C), электромеханическое
• Индикация питания и состояния реле: красные светодиоды
• Габаритные размеры: 72 x 69 x 20 мм
• Вес нетто: 92 г

Комплектация и упаковка

• Комплектация: 1x Релейный модуль 2-канальный 12В 30А
• Упаковка: Материалы: -; Размер: - мм; Вес брутто: - г
