24В 30A 2-канальное реле с изолированным управлением высоким или низким сигналом

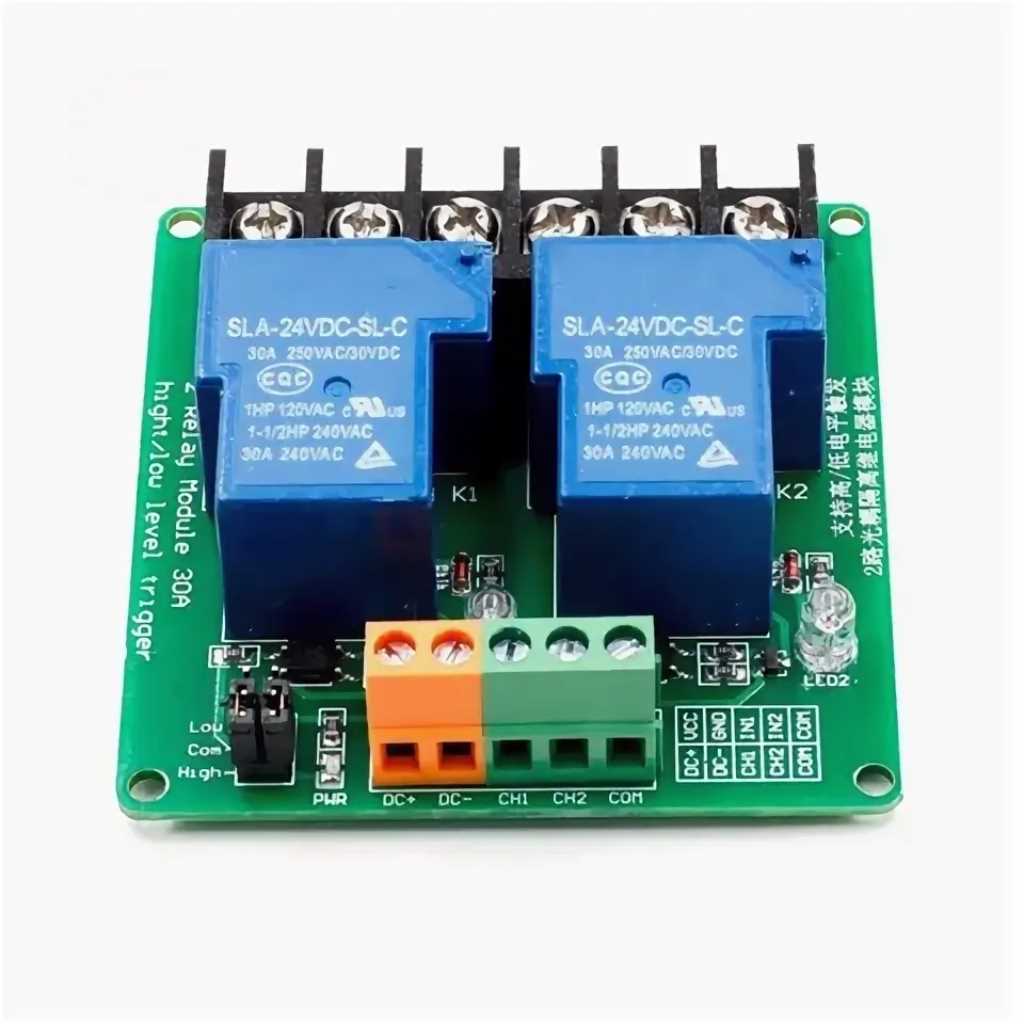

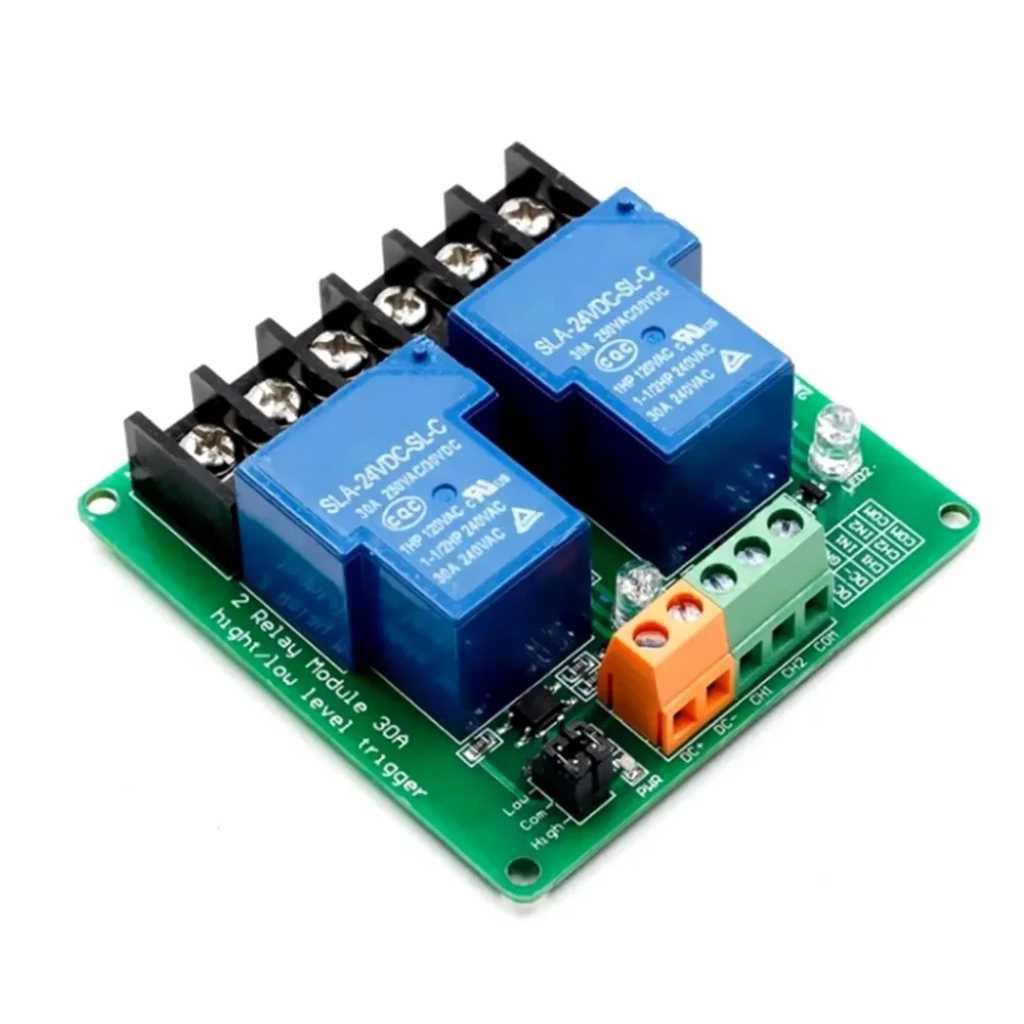

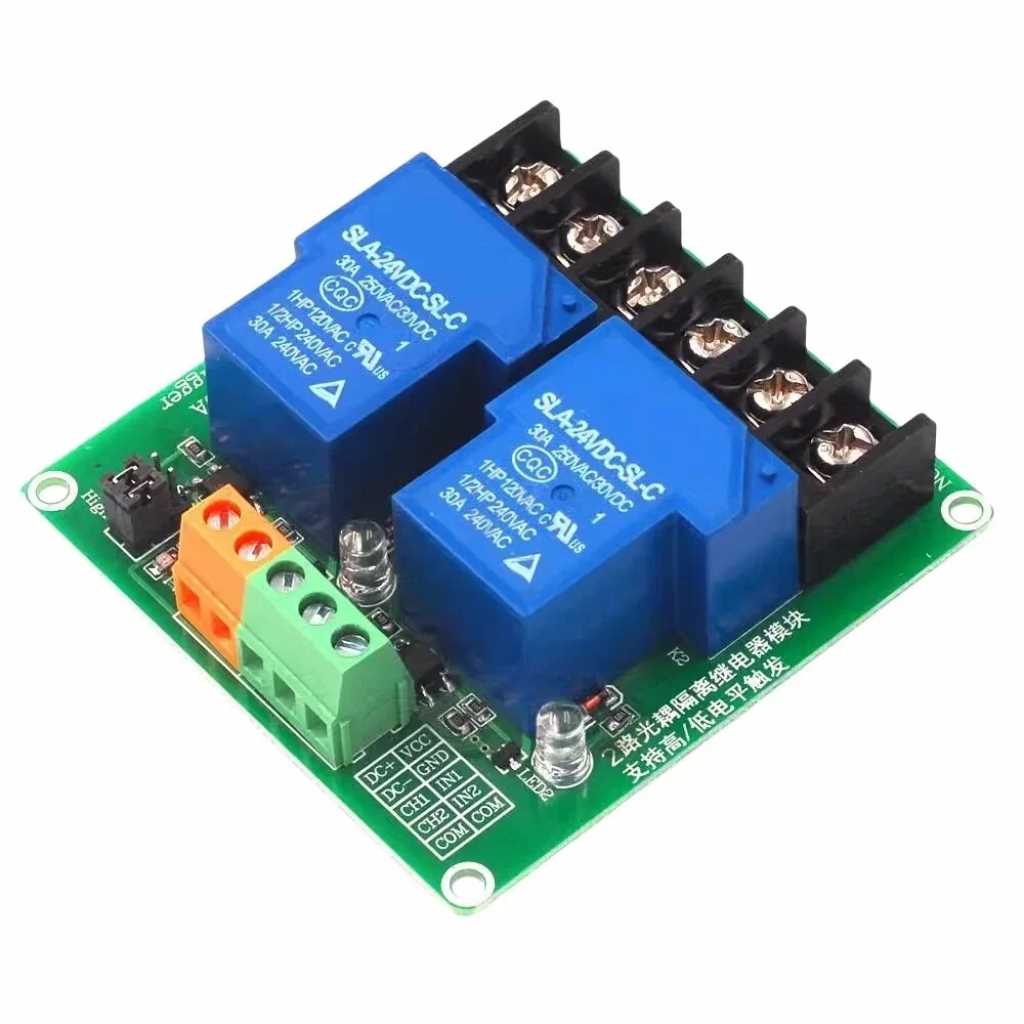

Мощный 2-канальный модуль реле 24В 30A с изолированным входом

Этот надежный модуль реле на 2 канала с напряжением 24В и током до 30А создан для построения и модернизации систем автоматизированной коммутации. Он идеально подходит для управления производственными и бытовыми электрическими цепями постоянного и переменного тока, а также для устройств с автономным питанием. Модуль востребован при производстве грузопассажирского транспорта, спецтехники и в малом судостроении. Каждый канал выдерживает нагрузку до 7,5 кВт (250В AC) и до 0,9 кВт (30В DC). Плата работает от напряжения +24В, потребляя до 70 мА на канал, и оснащена светодиодными индикаторами питания и состояния реле.

Сигнальные входы управления реле 1 и 2 гальванически изолированы от силовой части с помощью оптопар. Это обеспечивает безопасное подключение модуля к цифровым портам контроллеров и систем ЧПУ. С помощью штатных перемычек легко выбрать уровень управляющего сигнала — высокий (H) или низкий (L). Для удобства монтажа винтовые клеммы выполнены из разноцветного пластика, что упрощает подключение проводов питания и сигнальных линий.

Особенности модуля реле

• Изолированный вход для безопасного подключения к микроконтроллеру
• Низкий ток потребления в статическом состоянии — всего 5 мА
• Выбор уровня управляющего сигнала: высокий или низкий
• Монтажные отверстия для надежного крепления платы в корпус
• Качественные клеммные колодки для коммутации проводов

Технические характеристики

• Напряжение питания: 24В DC
• Количество релейных каналов: 2
• Потребляемый ток одного реле, макс.: 80 мА
• Коммутируемое напряжение: до 30В DC, до 250В AC
• Коммутируемый ток одного реле, макс.: 30А (нормально открытый, NO); 20А (нормально закрытый, NC)
• Реле: SLA-24VDC-SL-C (T90-24VDC-TL-C) электромеханическое
• Индикация питания и состояния реле: красные светодиоды
• Размер: 72 x 69 x 20 мм
• Вес нетто: 92 г

Комплектация и упаковка

• Комплектация: 1x Релейный модуль 2-канальный 24В 30А
• Упаковка: Материалы: -; Размер: - мм; Вес брутто: - г
