Arduino UNO Q — мощный одноплатный компьютер с двойной архитектурой

Arduino UNO Q — это первый компактный одноплатный компьютер с уникальной архитектурой «двойного мозга», созданный совместными усилиями компаний Arduino и Qualcomm Technologies. Это устройство расширяет экосистему Arduino, объединяя высокопроизводительные вычисления, графику, машинное зрение и искусственный интеллект. Плата позволяет писать код без подключения к ПК, запуская среду Arduino App Lab прямо на устройстве. Она полностью совместима с шилдами UNO R3, что делает её идеальным решением для прототипирования, образования, робототехники, IoT и домашней автоматизации.

Технические характеристики Arduino UNO Q

• Модель: Arduino UNO Q 02016
• Напряжение питания: 5 В (USB), 7–24 В (вход VIN)
• Напряжение логики: 3.3 В, толерантно к 5 В (кроме A0 и A1)
• Микропроцессор (MPU): Qualcomm Dragonwing QRB2210, 4-ядерный 64-разрядный ARM Cortex-A53, до 2.0 ГГц
• Графическое ядро: Qualcomm Adreno 702 GPU, до 845 МГц
• Обработка изображений: 2x ISP (13 МП + 13 МП или 25 МП), 30 кадров в секунду
• Память: ОЗУ 2 ГБ (LPDDR4X), ПЗУ 16 ГБ (eMMC)
• Видео: Full HD 1920x1080p
• Аудио: Qualcomm HD audio с поддержкой AUX, микрофона и наушников
• Микроконтроллер (MCU): STM32U585 ARM Cortex-M33, до 160 МГц, ОЗУ 786 КБ, ПЗУ 2 МБ
• Беспроводная связь: WCBN3536A, двухрежимный WiFi 5 (2.4/5 ГГц) + Bluetooth 5.1/BLE
• Антенна: встроенная, разведена дорожкой на плате
• Контроллер питания: PM4125 Qualcomm
• Система: Debian Linux, Arduino Core на Zephyr OS
• Интерфейсы: GPIO, USART, UART, I2C, SPI, CAN, SAI, PSSI, PWM, ADC
• Разъёмы и коннекторы:
  • USB 3.1 Type-C: вход питания, host/device, видео выход
  • JCTL: отладка MPU
  • JSPI: отладка MCU, поддержка расширений UNO R3
  • JMEDIA высокоскоростной: поддержка CSI камеры, DSI дисплея
  • JMISC низкоскоростной: поддержка периферии, аудио и напряжения питания
  • QWIIC: поддержка модулей расширения
  • JDIGITAL: цифровые входы/выходы Arduino
  • JANALOG IN: аналоговые входы, цифровые входы/выходы Arduino
  • POWER: входы/выходы питания Arduino
• Индикаторы: матрица 8x13 LED, 4x RGB LED пользовательские, питание
• Программное окружение (IDE): Arduino App Lab, Arduino IDE (только MCU)
• Размеры: 68.85 x 53.34 мм
• Вес нетто: 11.5 г

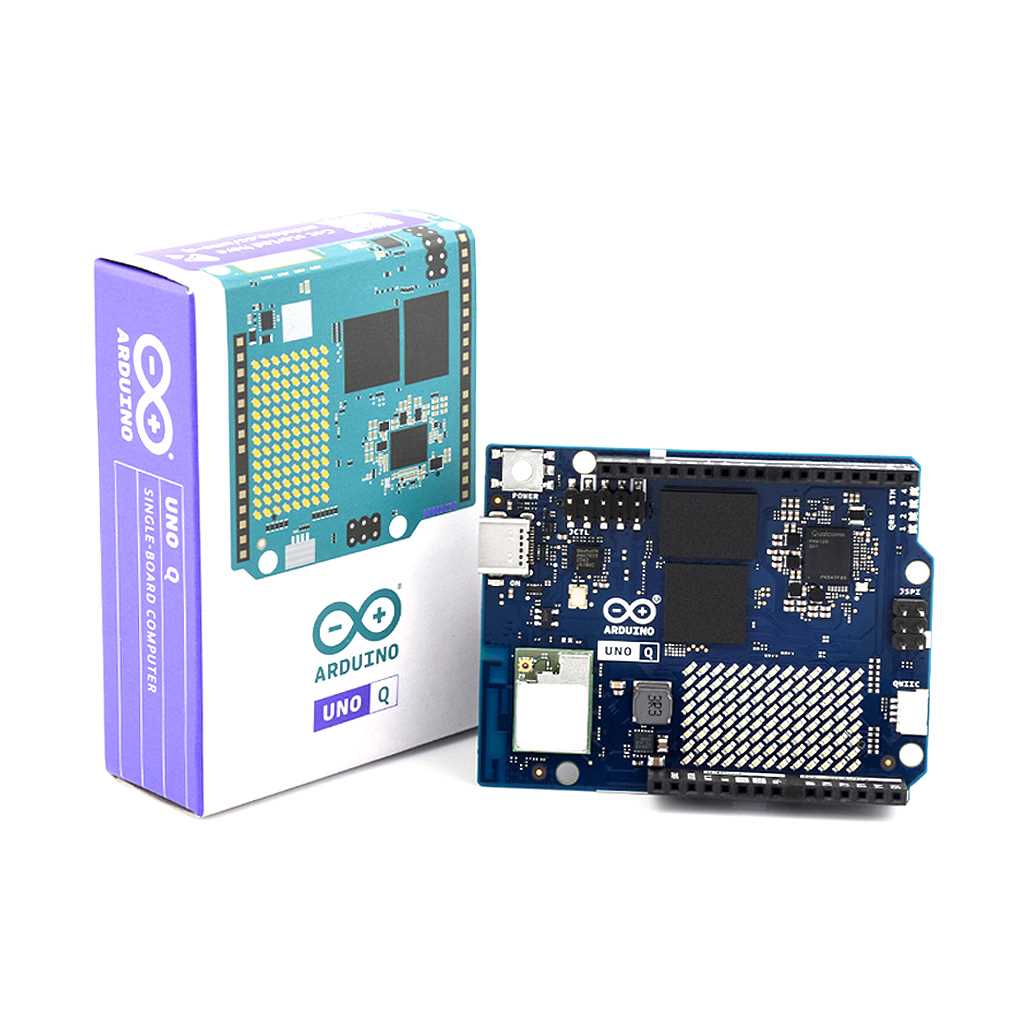

Комплектация и упаковка

• 1x Arduino UNO Q 02016
• 1x Дата-кабель USB-A/USB Type-C, длина ~1 м
• Упаковка: короб из мелованного картона
• Размеры упаковки: 132 x 9.5 x 43 мм
• Вес брутто: 82 г

Двойная архитектура для максимальной производительности

В основе Arduino UNO Q лежит связка мощного микропроцессора Qualcomm Dragonwing QRB2210 (4-ядерный ARM Cortex-A53 под управлением Debian Linux) и микроконтроллера STM32U585 (ARM Cortex-M33 под управлением Arduino Core на Zephyr OS). Они соединены аппаратной шиной и общаются через библиотеку RPC (Remote Procedure Call). Это позволяет Arduino-скетчам использовать сервисы Linux для сложных задач, а Linux-приложениям — управлять периферией микроконтроллера в реальном времени.

Беспроводная связь и совместимость

Модуль WCBN3536A обеспечивает поддержку WiFi 5 и Bluetooth 5.1+B??. Порт USB 3.1 Type-C объединяет питание и вывод видео. Плата совместима с шилдами Arduino UNO R3 благодаря классическим цифро-аналоговым пинам.

Программное окружение Arduino App Lab

Новая среда Arduino App Lab позволяет создавать проекты, объединяющие Arduino-скетчи, Linux-приложения и ИИ-модели. Она работает как на самой плате, так и с подключенного ПК, предлагая множество готовых примеров кода.

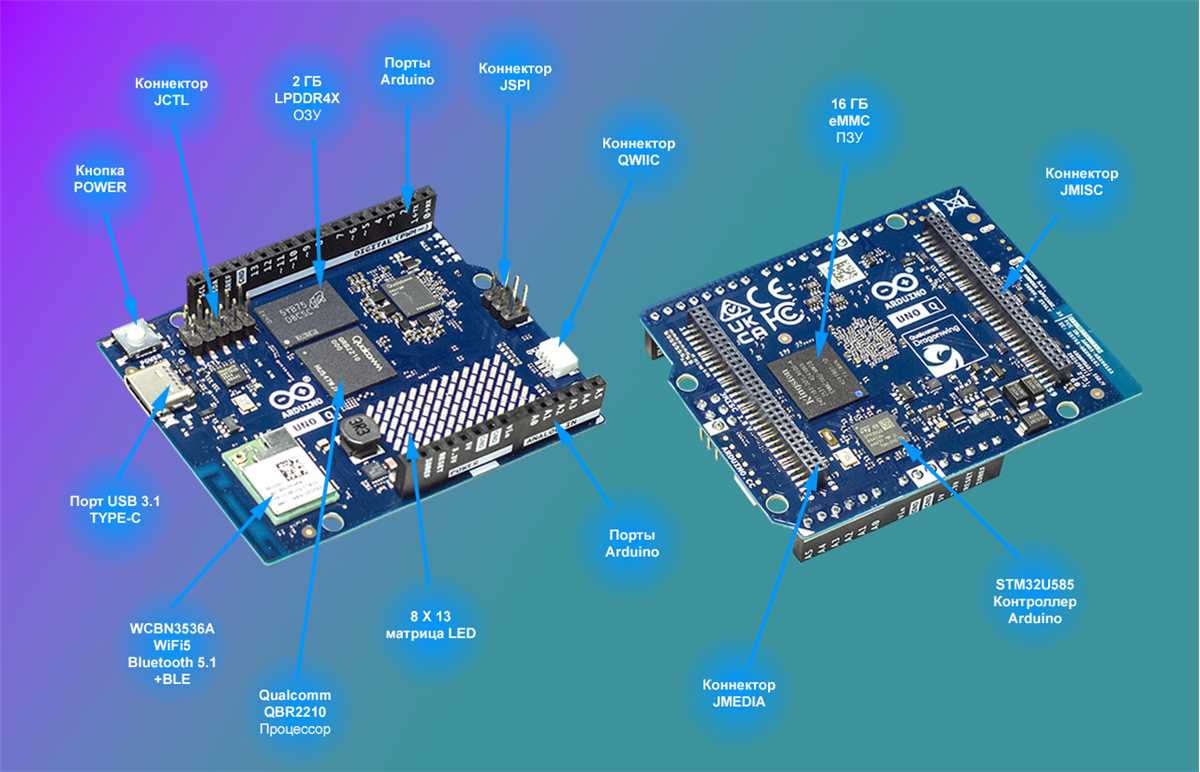

Расположение компонентов и интерфейсов

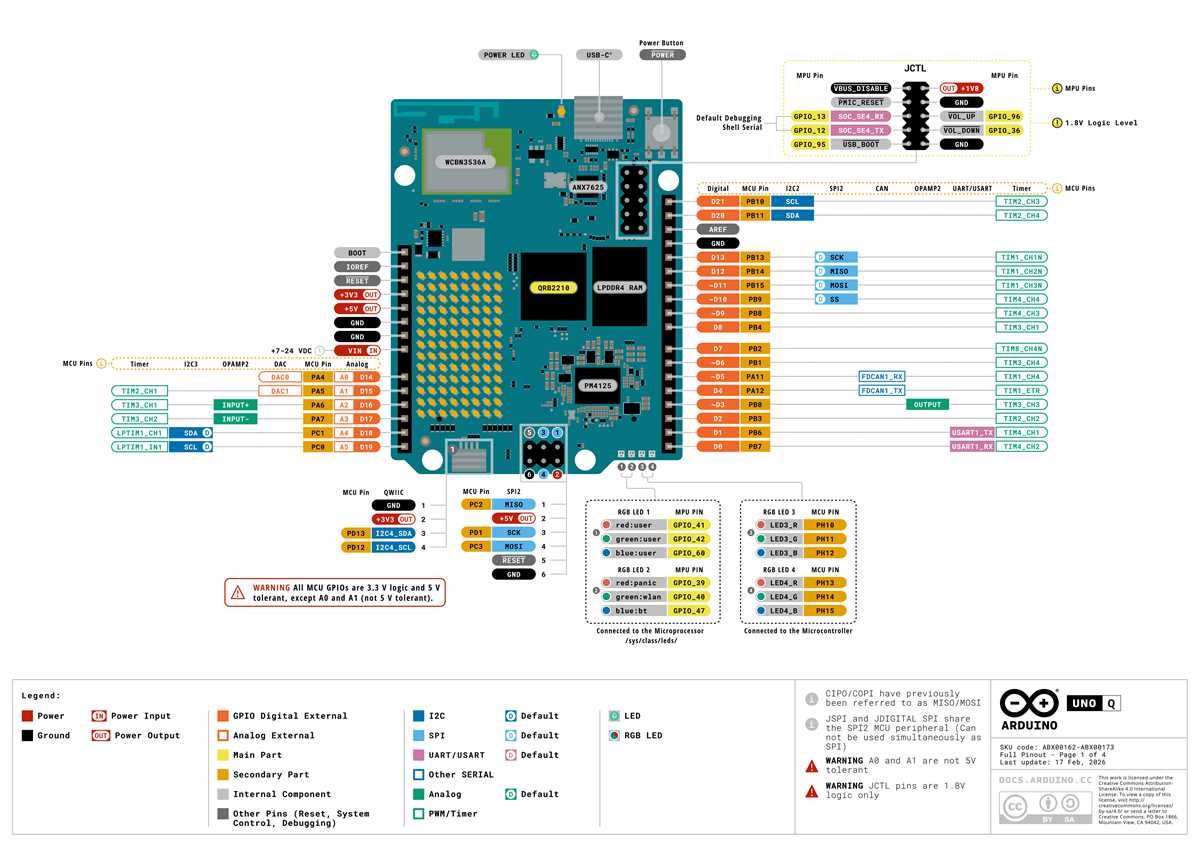

Диаграмма расположения контактов

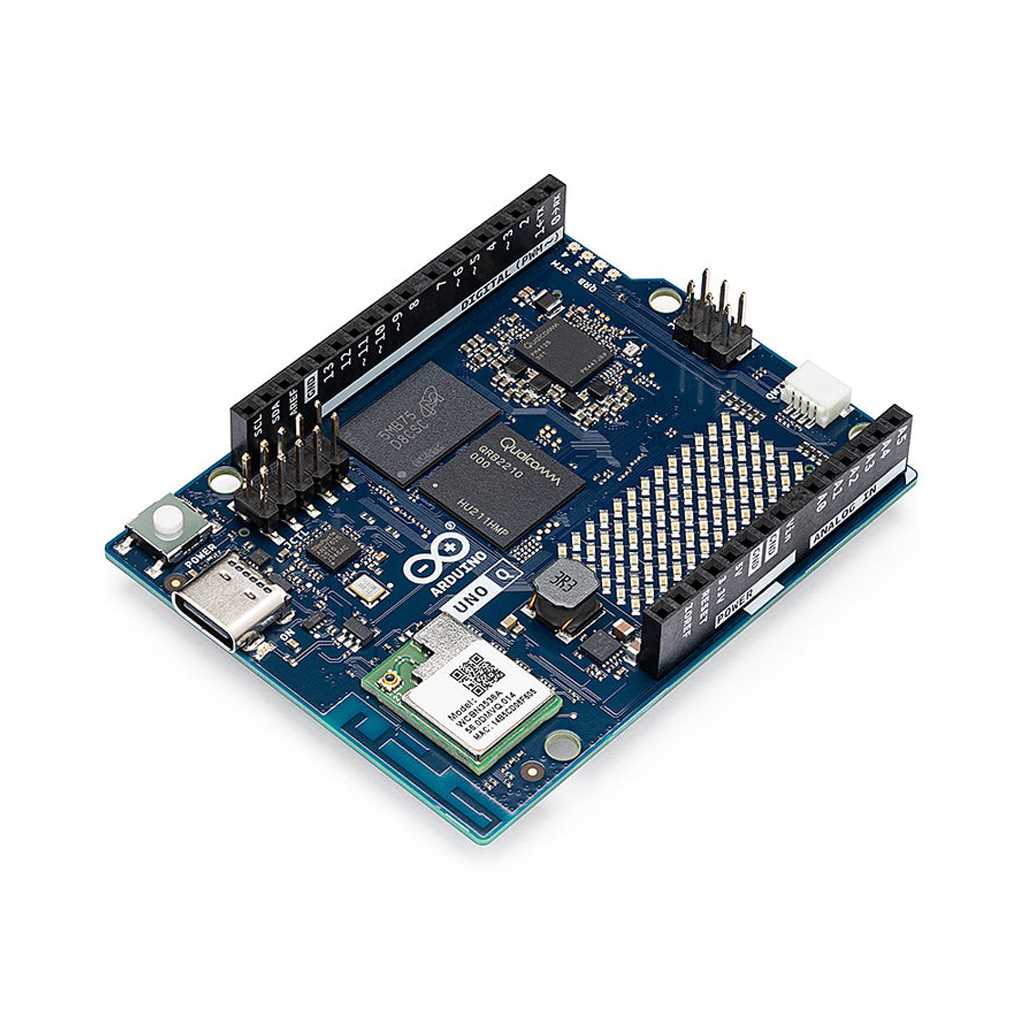

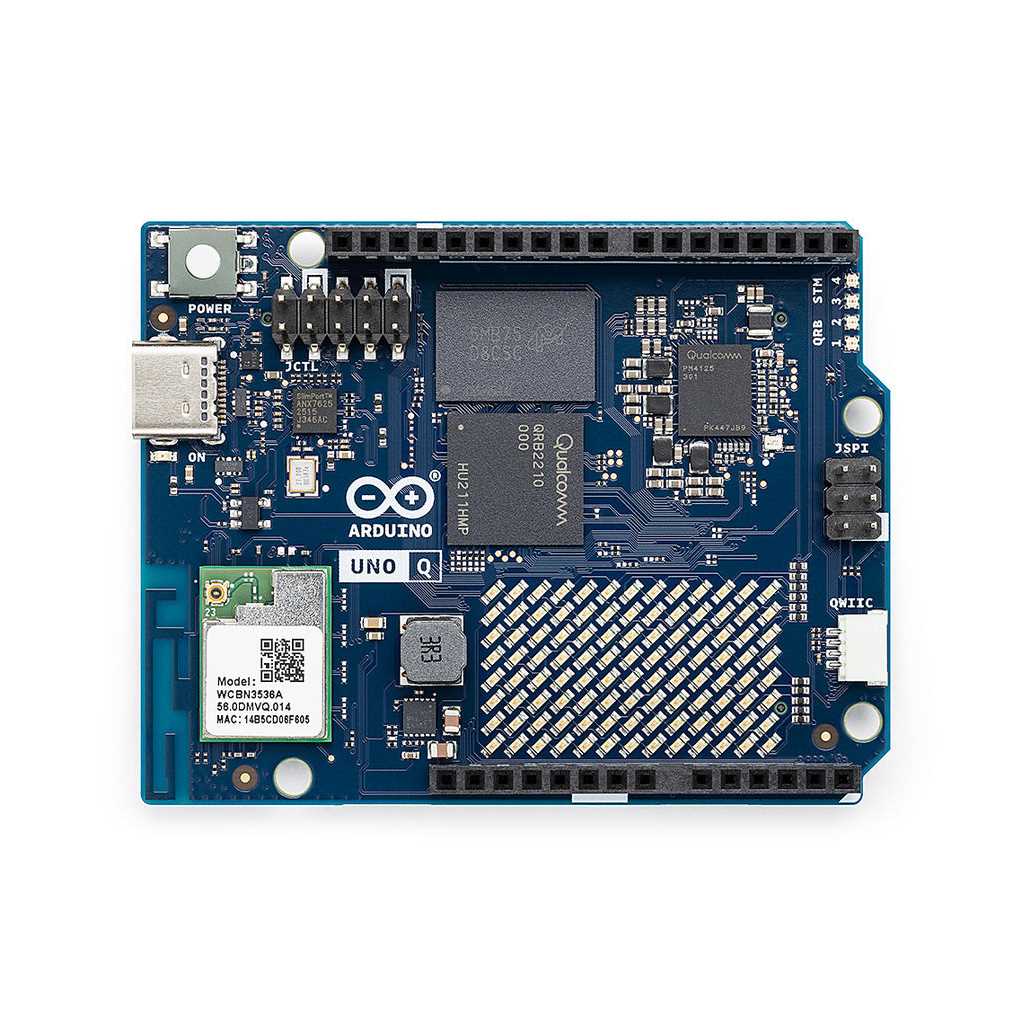

Изображение #1, верхняя сторона платы

Изображение #2, нижняя сторона платы

Физические размеры, мм

Документация и программное обеспечение

• Спецификация Arduino UNO Q
• Электрическая принципиальная схема Arduino UNO Q
• Интегрированная среда Arduino IDE
• Интегрированная среда Arduino App Lab
• Инструмент восстановления Linux-системы Arduino Flasher CLI
