Arduino UNO Q: одноплатный компьютер с двойным процессором и среда Arduino App Lab

Arduino UNO Q представляет собой инновационный одноплатный компьютер с уникальной архитектурой «двойного мозга», объединяющий высокопроизводительный микропроцессор Qualcomm и надежный микроконтроллер STM32. Разработанный совместно с Qualcomm Technologies, он открывает новые горизонты для граничных вычислений, машинного зрения, искусственного интеллекта и облачных сервисов. Устройство обеспечивает одновременно высокопроизводительные вычисления и управление в реальном времени, позволяя разработчикам писать код прямо на плате без подключения к ПК — с помощью встроенной среды Arduino App Lab. Arduino UNO Q полностью совместим с шилдами UNO R3, несущими платами и модулями расширения, что делает его идеальным решением для прототипирования, образования, ИИ-моделинга, умных устройств, робототехники, промышленной и домашней автоматизации, видеоигр, IoT-сетей и многих других задач.

Технические характеристики

Характеристики: Модель: Arduino UNO Q 02016 Напряжение питания: 5В (USB), 7-24В (вход VIN) Напряжение логики: 3.3В, толерантно к 5В (кроме A0 и A1) Микропроцессор (MPU): Qualcomm Dragonwing QRB2210 4-ядерный 64-разрядный ARM Cortex-A53 на частоте до 2.0 ГГц Графическое ядро: Qualcomm Adreno 702 GPU на частоте до 845 МГц Обработка изображений: 2x ISP (13 МП + 13 МП или 25 МП) с частотой 30 кадров в секунду Память: ОЗУ 4ГБ (LPDDR4X), ПЗУ 32ГБ (eMMC) Видео: Full HD 1920x1080p Аудио: Qualcomm HD audio с поддержкой AUX, микрофона и наушников Микроконтроллер (MCU): STM32U585 ARM Cortex-M33 на частоте до 160 МГц cо встроенной памятью ОЗУ 786КБ и ПЗУ 2МБ Беспроводная связь: WCBN3536A двухрежимный WiFi 5 на частоте 2.4/5 ГГц + Bluetooth 5.1/BLE Антенна: встроенная, разведена дорожкой на плате Контроллер питания: PM4125 Qualcomm Система: Debian Linux, Arduino Core на Zephyr OS Интерфейсы: GPIO, USART, UART, I2C, SPI, CAN, SAI, PSSI, PWM, ADC Разъёмы и коннекторы:    USB 3.1 Type-C: вход питания, host/device, видео выход    JCTL: отладка MPU    JSPI: отладка MCU, поддержка расширений UNO R3    JMEDIA высокоскоростной: поддержка CSI камеры, DSI дисплея    JMISC низкоскоростной: поддержка периферии с последовательной или параллельной шиной подключения, выходы аудио и напряжения питания    QWIIC: поддержка модулей расширения    JDIGITAL: цифровые входы/выходы Arduino    JANALOG IN: аналоговые входы, цифровые входы/выходы Arduino    POWER: входы/выходы питания Arduino Индикаторы: матрица 8x13 LED, 4х RGB LED пользовательские, питание Программное окружение (IDE): Arduino App Lab, Arduino IDE (только MCU) Размеры: 68.85 х 53.34 мм Вес нетто: 11.5 г.

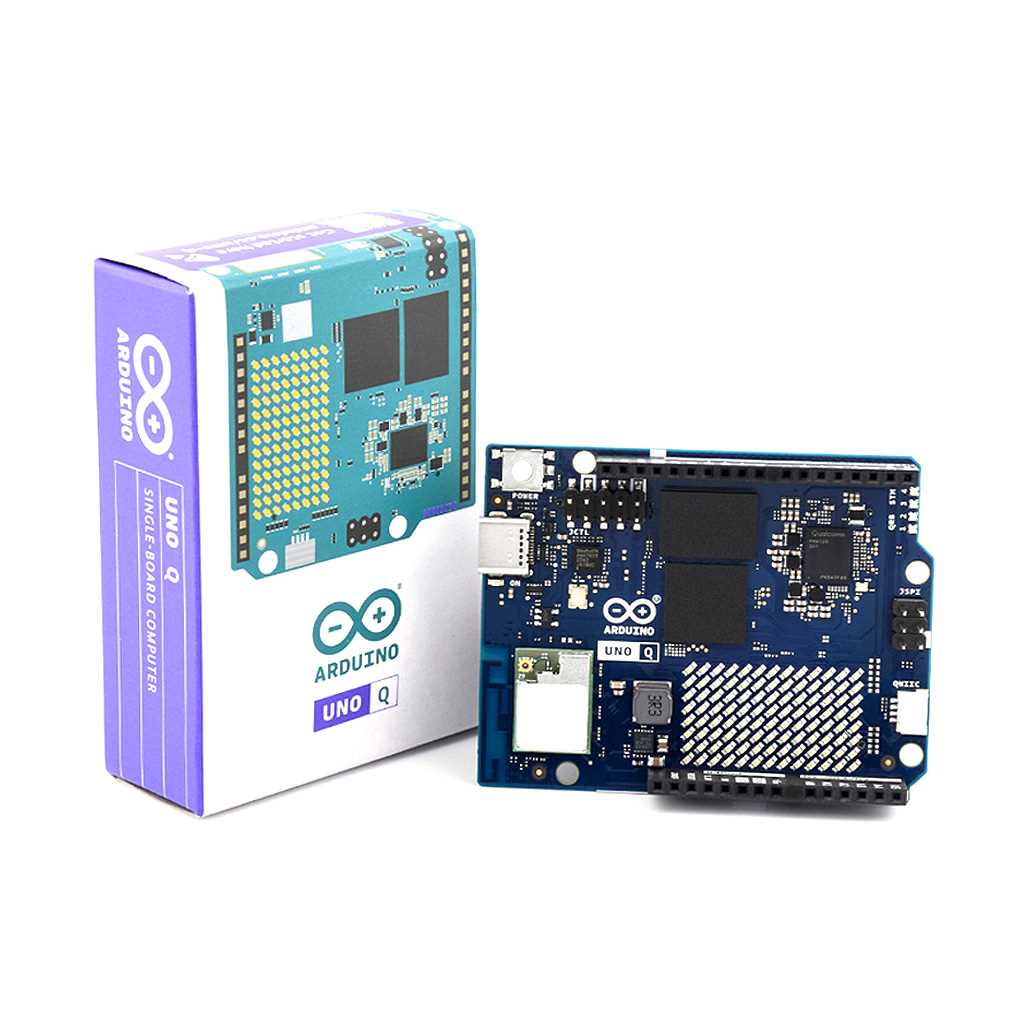

Комплектация: 1x Arduino UNO Q 04032 1x Дата-кабель USB-A/USB Type-C, длина ~1м Упаковка: Короб из мелованного картона, зип-лок пакет полиэтиленовый (гриппер) Размеры: 150 х 90 x 40 мм Вес брутто: 56 г.

Архитектура и производительность

В составе платы Arduino UNO Q используются микропроцессор Qualcomm Dragonwing QRB2210 (MPU) 4-ядерный Arm Cortex-A53, работающий под управлением Debian OS Linux, и микроконтроллер STMicroelectronics STM32U585 Arm Cortex-M33, работающий под управлением Arduino Core на Zephyr OS. Связанные между собой аппаратной шиной, Linux-процессор и Arduino-контроллер «общаются» через Arduino-библиотеку RPC (Remote Procedure Call). Это позволяет Arduino-скетчам получать доступ к сервисам Linux для выполнения высокоуровневых задач. В то же время Linux-приложения могут взаимодействовать с периферией микроконтроллера для выполнения операций в реальном времени. Всё это реализовано в едином проекте!

Память и накопитель

Arduino UNO Q версии 04032 оснащается энергонезависимой памятью eMMC 32 ГБ и оперативной памятью 4 ГБ для безотказной работы системы Linux и загруженных проектов.

Беспроводная связь и интерфейсы

В Arduino UNO Q устанавливается модуль WCBN3536A, обеспечивающий беспроводную коммуникацию по протоколам WiFi 5 и Bluetooth 5.1+BLE. Многофункциональный порт USB 3.1 Type-C комбинирует опции входа для источника питания и выхода для видео. Совместимость с шилдами Arduino, несущими платами и аксессуарами поддерживается наличием классических Arduino-коннекторов с цифро-аналоговыми пинами.

Программное обеспечение Arduino App Lab

Новое программное окружение Arduino App Lab для Arduino UNO Q позволяет разработчикам создавать уникальные проекты, объединять в целое Arduino-скетчи, Linux-приложения и ИИ-модели. App Lab способна работать непосредственно на плате или с подключенного ПК и предлагает множество готовых примеров с кодом.

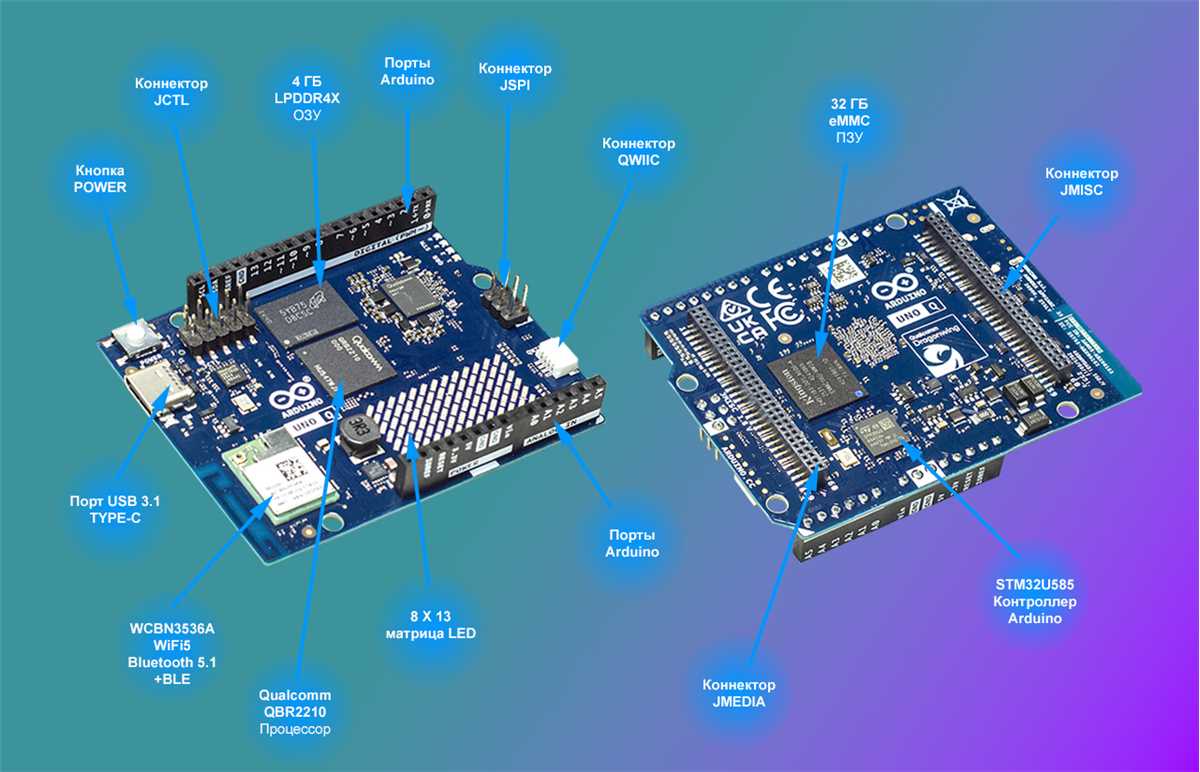

Расположение компонентов и интерфейсов платы Arduino UNO Q

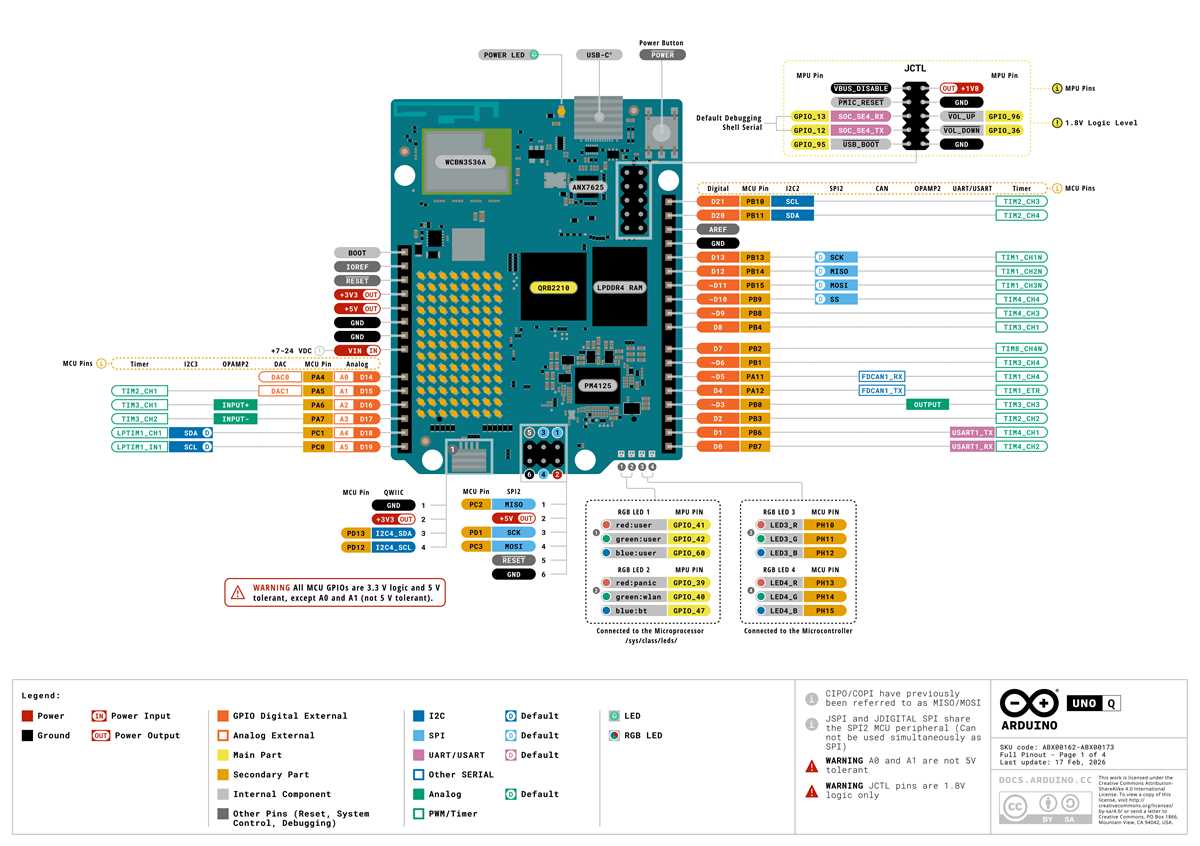

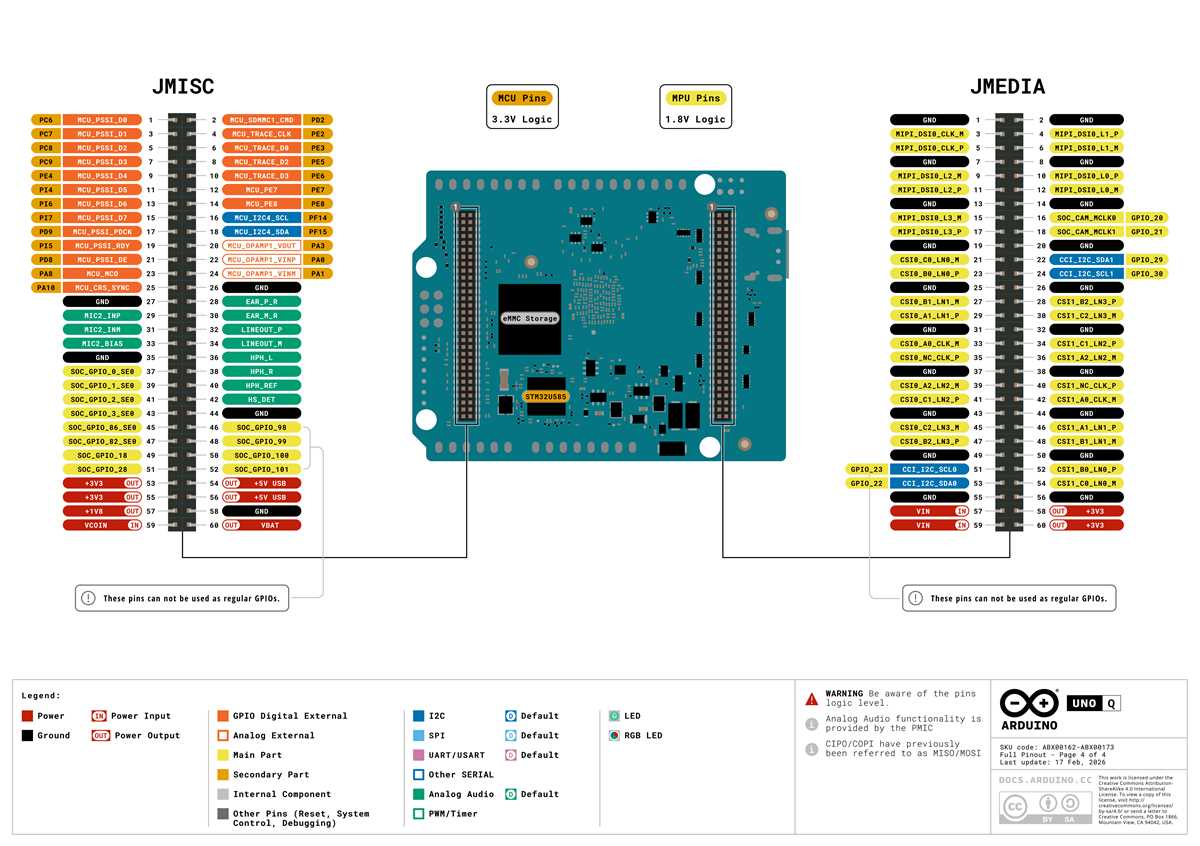

Диаграмма расположения и функционального назначения контактов

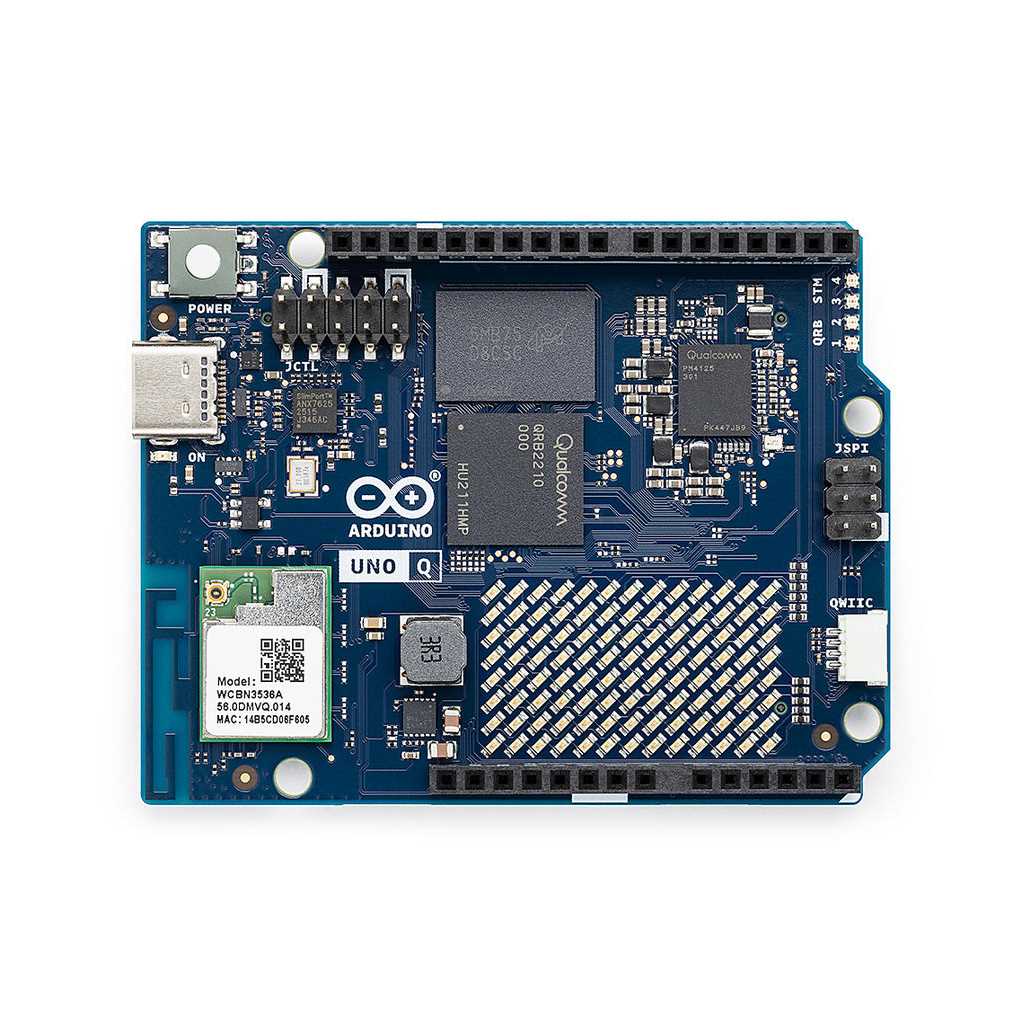

Изображение #1, верхняя сторона платы

Изображение #2, нижняя сторона платы

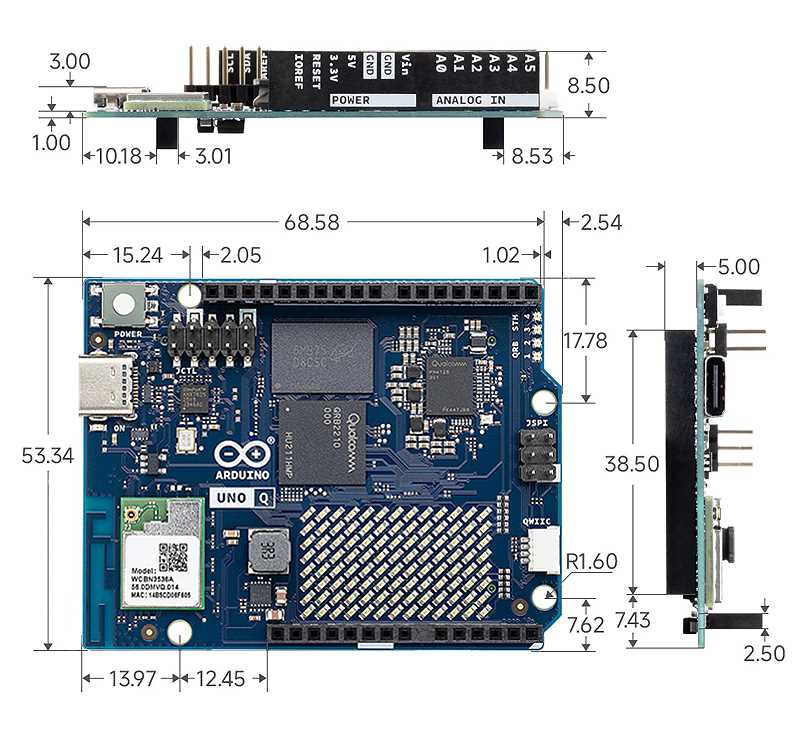

Физические размеры, мм

Документация и программное обеспечение
