ESP32-CAM OV3660 Плата разработчика с камерой
Код товара: CTTL17338
Есть в наличии| 960 c |
| 960 c |
 |
|
|

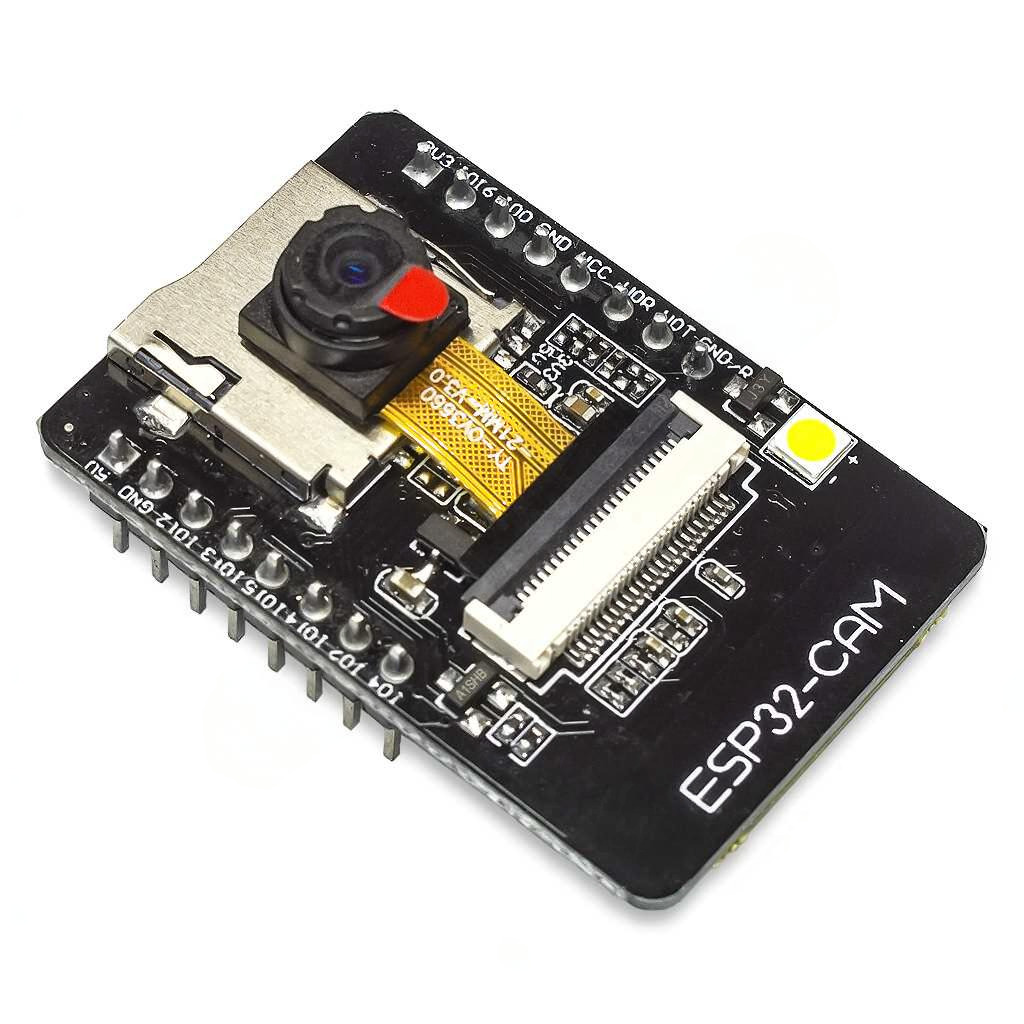

ESP32-CAM OV3660 — компактная плата с камерой для IoT и машинного зрения
ESP32-CAM с камерой OV3660 объединяет гибкость микроконтроллера ESP32-S и возможности обработки изображений в компактном форм-факторе. Плата создана для быстрого прототипирования и вывода на рынок решений для Интернета вещей (IoT), машинного зрения, робототехники, интеллектуального видеонаблюдения и систем позиционирования.
В основе модуля — двухъядерный 32-разрядный процессор Xtensa LX6 с частотой 240 МГц, беспроводная связь WiFi 802.11a/b/g/n и Bluetooth 4.2 BR/EDR с BLE, датчик OmniVision OV3660 с разрешением 2048?1536 (QXGA, 3 МПикс.) и технологией OmniBSI, светодиодная вспышка и слот MicroSD. Актуальная версия ПО ESP32-CAM также поддерживает камеры BF20A6, GC0308, OV2064, OV5640, OV7670, OV7725 и другие.
Характеристики ESP32-CAM OV3660
Комплектация и упаковка

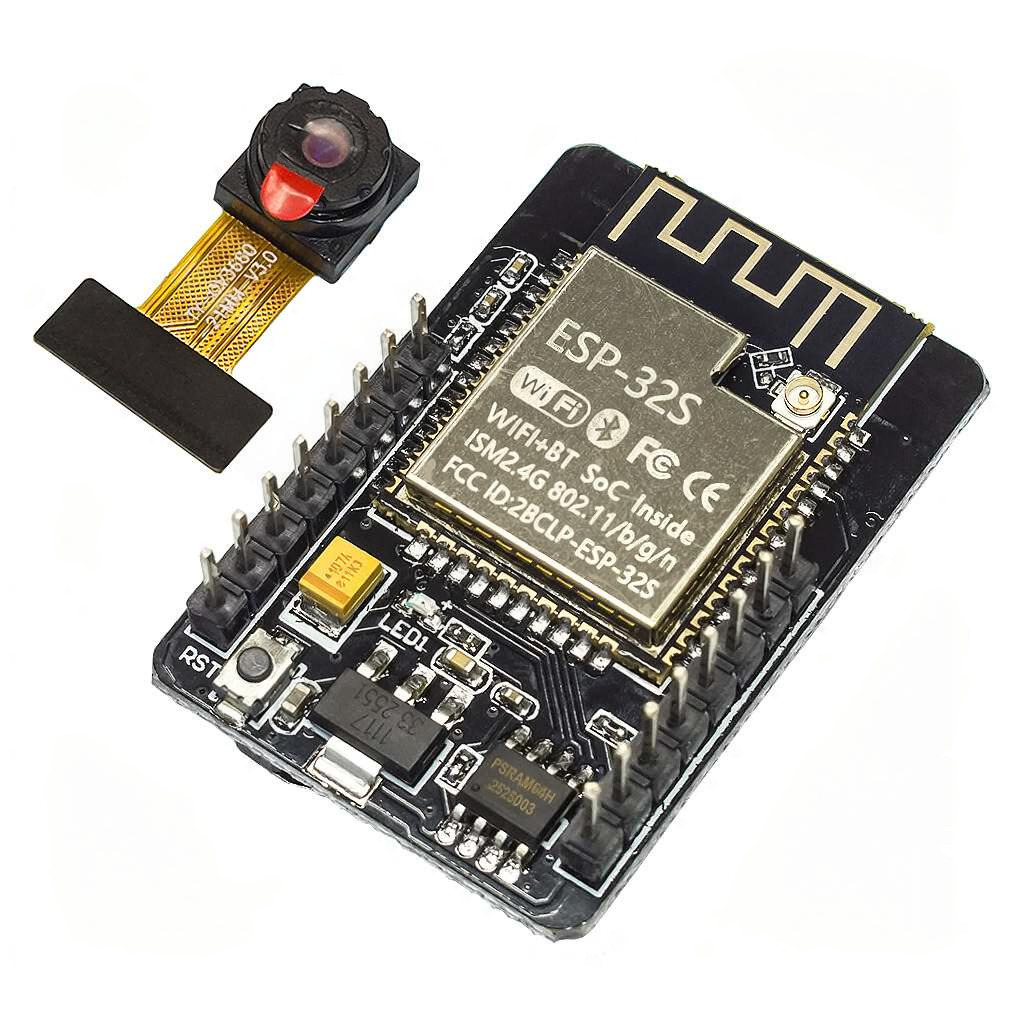

В комплект поставки входят модуль ESP32-CAM и камера TY-OV3660-21mm-v3.0, упакованные в антистатический пакет.
Упаковка: антистатический пакет. Размеры: 100 ? 60 ? 18 мм. Вес брутто: 8.5 г.
Конструкция и интерфейсы ESP32-CAM

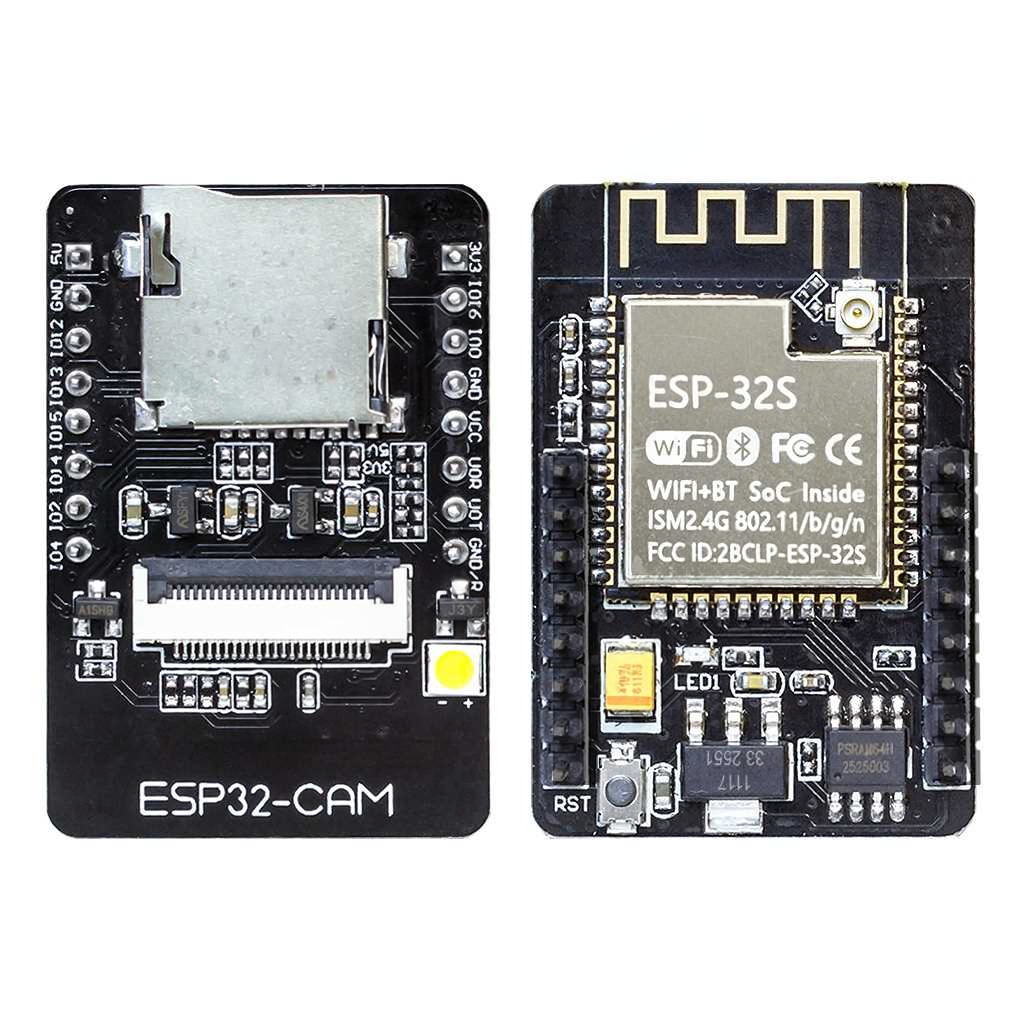

Плата ESP32-CAM имеет 16 физических контактов — по 8 с каждой стороны, — соединённых с контроллером ESP32-S и внутренней периферией. Питание подаётся через входы 3.3 В или 5 В (рекомендуется 5 В), а выход VCC позволяет получать стабилизированные 3.3 В или 5 В (по умолчанию 3.3 В).
Шесть из десяти доступных портов контроллера подключены к считывателю TF/MicroSD; их можно задействовать для других задач, если карта памяти в проекте не используется.
На плате установлены два светодиода: яркая вспышка для фотосъёмки при слабом освещении и программируемый индикатор с инвертированной логикой. Кнопка Reset служит для перезагрузки системы.
Для прошивки и отладки ESP32-CAM применяется модуль ESP32-CAM-MB или программатор с последовательным интерфейсом UART-TTL и логикой 3.3 В.
Распиновка и назначение контактов ESP32-CAM

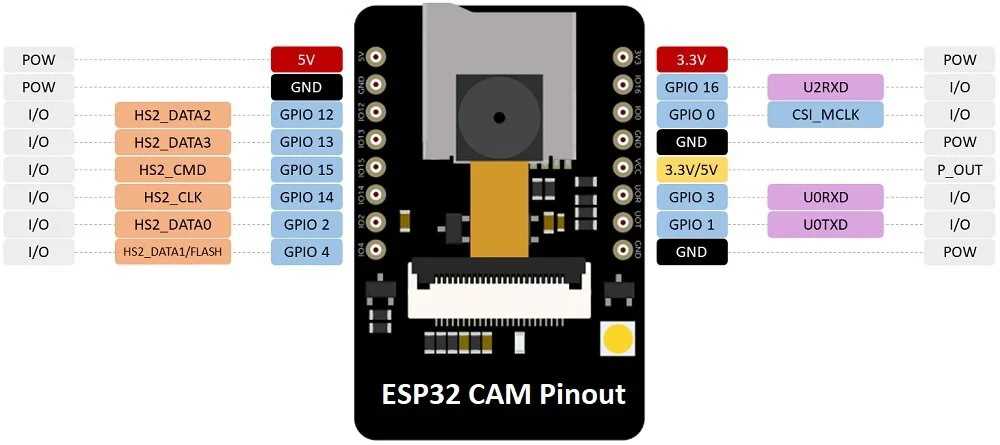

На диаграмме ниже показано расположение контактов модуля.
Таблица назначения контактов межплатного разъёма ESP32-CAM
| Номер контакта | Имя | Тип | Функция |
|---|---|---|---|
| 1 | 5V | Питание | Напряжение 5В |
| 2 | GND | Питание | Общий контакт |
| 3 | IO12 | Вход/выход | GPIO 12 / MicroSD DATA2 |
| 4 | IO13 | Вход/выход | GPIO 13 / MicroSD DATA3 |
| 5 | IO15 | Вход/выход | GPIO 15 / MicroSD CMD |
| 6 | IO14 | Вход/выход | GPIO 14 / MicroSD CLK |
| 7 | IO2 | Вход/выход | GPIO 2 / MicroSD DATA0 |
| 8 | IO4 | Вход/выход | GPIO 4 / MicroSD DATA1 / Вспышка |
| 9 | GND | Питание | Общий контакт |
| 10 | UOT/IO1 | Вход/выход | UART TX / GPIO 1 |
| 11 | UOR/IO3 | Вход/выход | UART RX / GPIO 3 |
| 12 | VCC | Питание | Выход напряжения 5В/3.3В |
| 13 | GND | Питание | Общий контакт |
| 14* | IO0 | Вход/выход | Интерфейс камеры CSI / Режим загрузки Boot / GPIO 0 |
| 15 | IO16 | Вход/выход | GPIO 16 |
| 16 | 3V3 | Питание | Напряжение 3.3В |
| - | LED | Вход/Выход | GPIO 33 / Индикатор |
* Не рекомендуется использование в других целях.

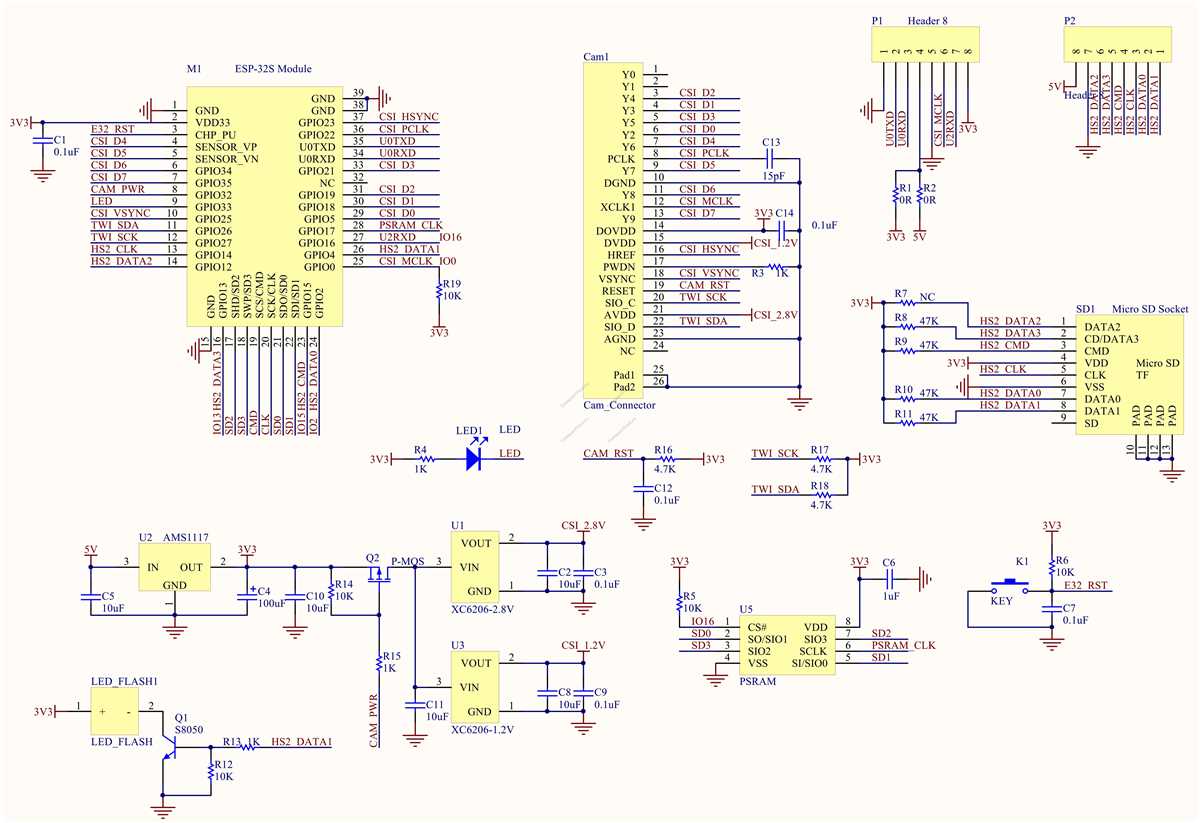

Электрическая принципиальная схема
Документация
> Спецификация контроллера ESP32-S Espressif
> Драйвер Espressif ESP32-Camera
------------------
