Raspberry Pi 5: Расширение сетевых возможностей с адаптером PCIe TO 2.5G ETH Board (C) Waveshare

Одноплатный компьютер Raspberry Pi 5 продолжает устанавливать новые стандарты производительности. Ключевым улучшением пятой ревизии стало появление интерфейса PCIe x1 GEN2, который открывает безграничные возможности для подключения широкого спектра периферийных устройств: от высокоскоростных SSD-накопителей и ИИ-ускорителей до профессиональных звуковых карт и дополнительных сетевых контроллеров. Однако встроенный гигабитный Ethernet-порт остался без изменений, что может стать узким местом для пользователей, которым требуется более высокая скорость передачи данных по локальной сети.

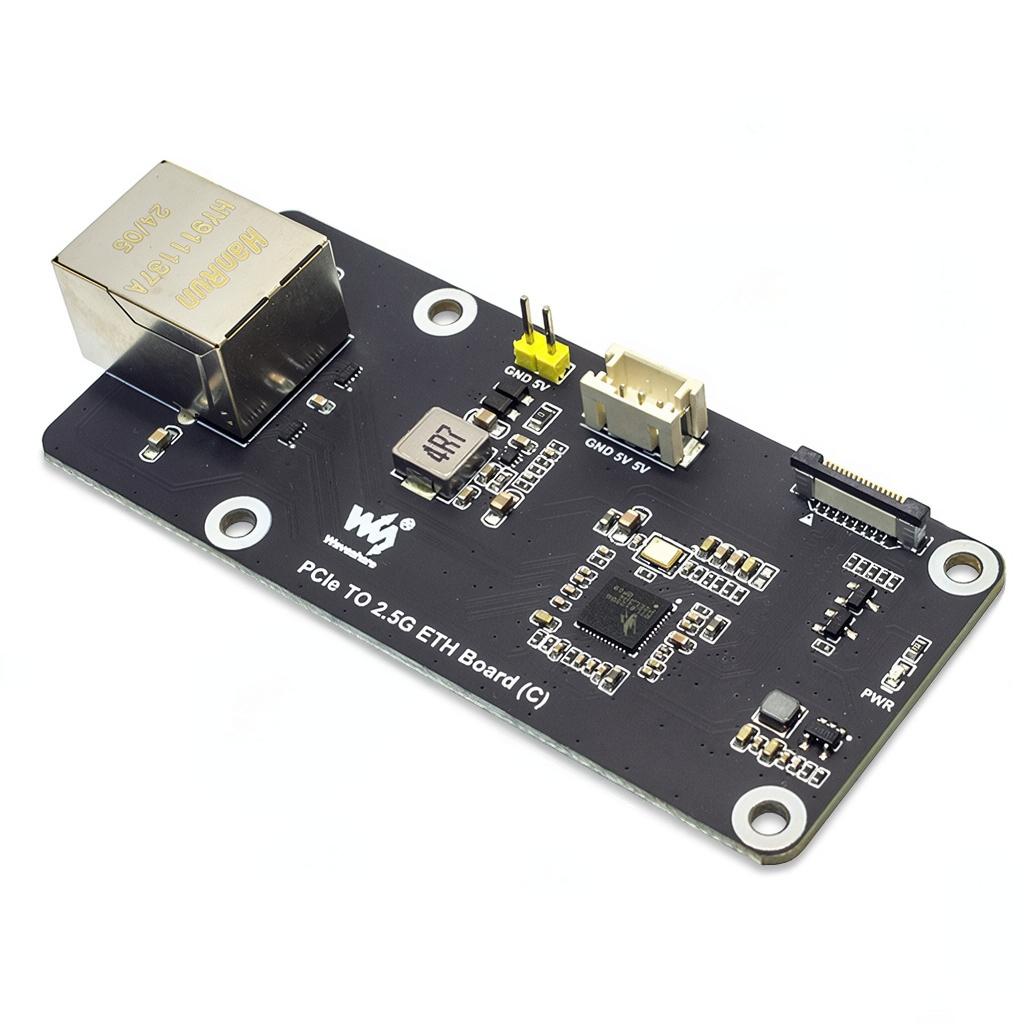

Сетевая карта PCIe TO 2.5G ETH Board (C) Waveshare — это инновационное решение, созданное для раскрытия полного потенциала Raspberry Pi 5. Данный адаптер, оснащенный высокопроизводительным Ethernet-контроллером RTL8125BG от Realtek и портом RJ45, обеспечивает впечатляющий прирост скорости в 2.5 раза по сравнению со стандартным сетевым интерфейсом. Благодаря поддержке кабелей Cat5e, которые уже проложены в большинстве домов и офисов, вы сможете мгновенно модернизировать свою сеть без необходимости замены кабельной инфраструктуры. Это идеальное решение для задач, требующих быстрого обмена большими файлами, работы с облачными сервисами или организации высоконагруженных сетевых хранилищ.

Технические характеристики PCIe TO 2.5G ETH Board (C)

Ключевые параметры: Модель: PCIe TO 2.5G ETH Board (C) Waveshare Напряжение питания: 5В Совместимость: Raspberry Pi 5 Интерфейс подключения: PCIe 1x GEN2 Сетевой контроллер: RTL8125BG Realtek Поддерживаемые стандарты: 10/100/1000/2500 Мбит/сек Тип порта: RJ45 Ethernet 2.5G Габаритные размеры: 85 х 37.5 мм Вес нетто: 20 г.

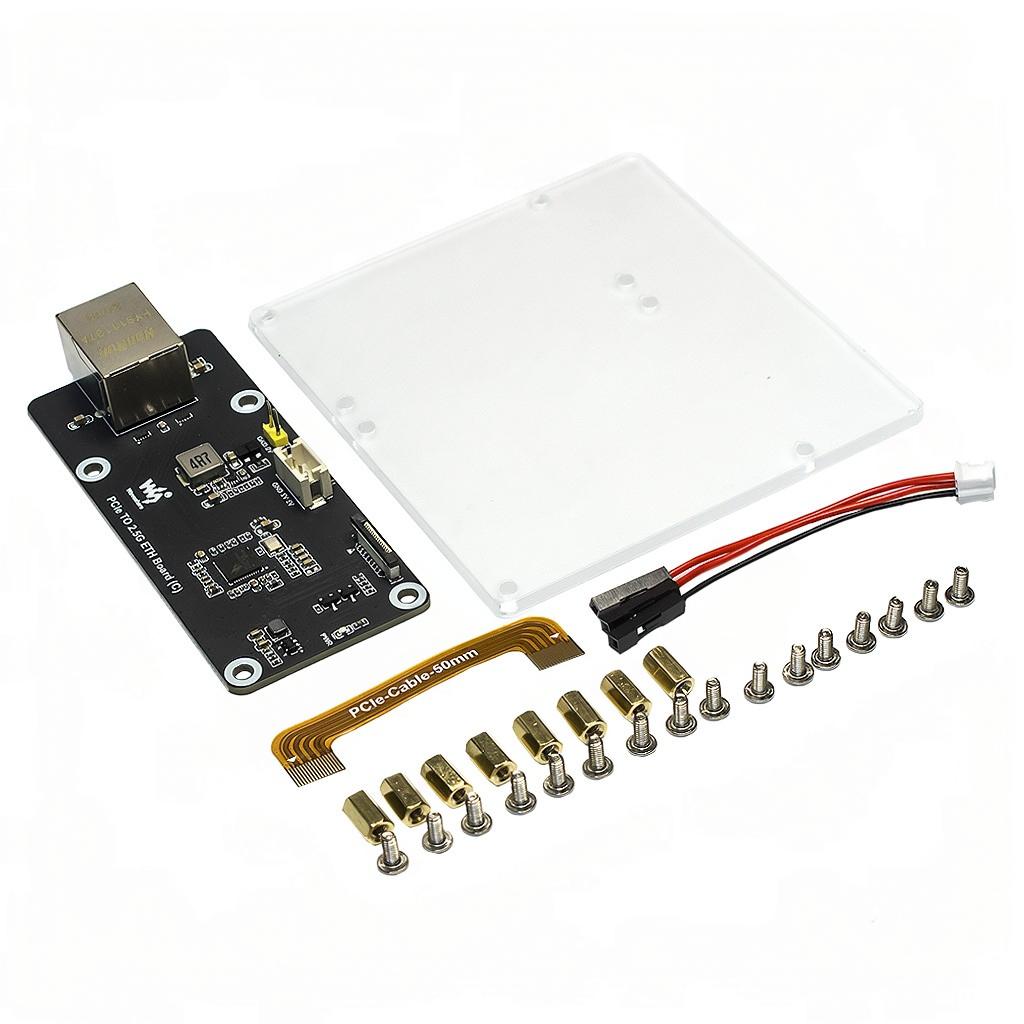

Комплектация: 1x Плата адаптера PCIe to 2.5G Ethernet port 1x Кабель PCIe 50мм 1x Кабель питания JST PH-2.0мм 3-контактный/3x Dupont(F) 1-2.54мм, длина 70мм 1x Монтажная плата акриловая прозрачная 1x Комплект крепежа (латунные стойки+болты) Упаковка: Короб из мелованного картона, антистатический конверт, зип-лок полиэтиленовый пакет Размеры упаковки: 155 x 105 x 30 мм Вес брутто: 98 г.

Установка и подключение сетевого адаптера

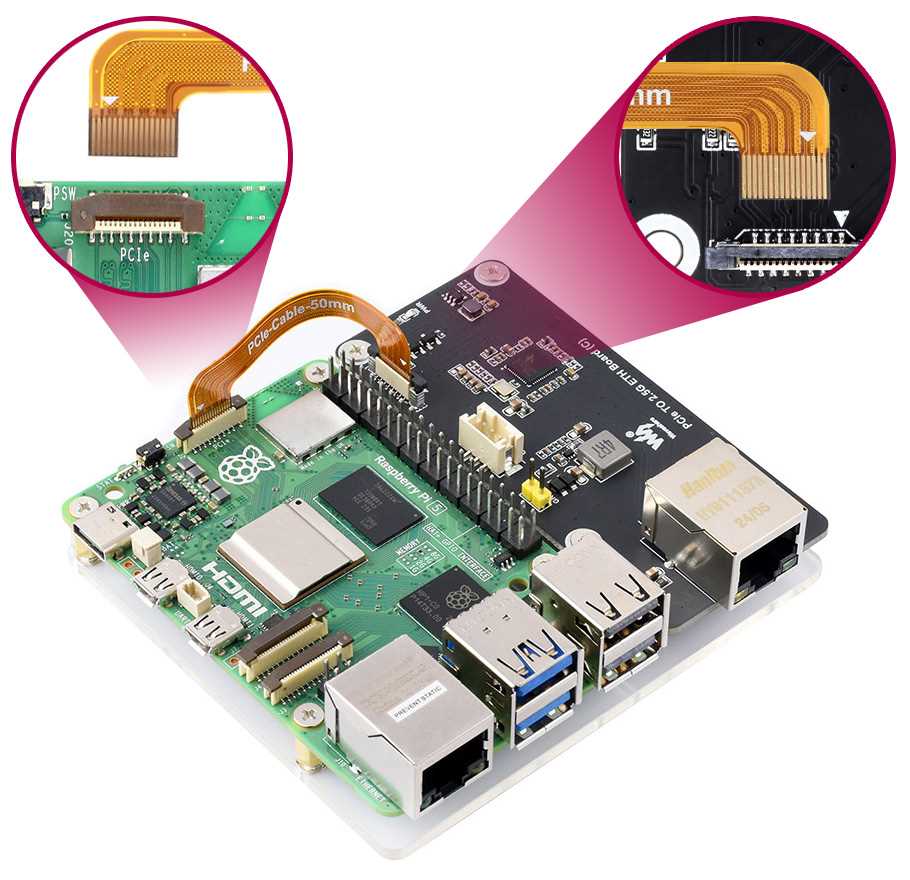

В отличие от традиционных HAT-расширений, которые устанавливаются сверху на Raspberry Pi, сетевой адаптер PCIe TO 2.5G ETH Board (C) Waveshare использует более продуманную горизонтальную компоновку. Raspberry Pi 5 и плата адаптера размещаются на общем акриловом основании, которое входит в комплект поставки, и соединяются между собой гибким плоским кабелем. Такая конструкция обеспечивает лучший теплообмен и упрощает доступ ко всем компонентам системы.

При подключении важно обратить внимание на ориентацию PCIe-шлейфа. Кабель не является симметричным, поэтому на самом шлейфе и рядом с разъемами нанесены специальные стрелки-указатели, выполненные методом шелкографии. Они помогут вам правильно сориентировать кабель при подключении и избежать ошибок.

Важно! Плата Raspberry Pi 5 не входит в комплект поставки и приобретается отдельно.

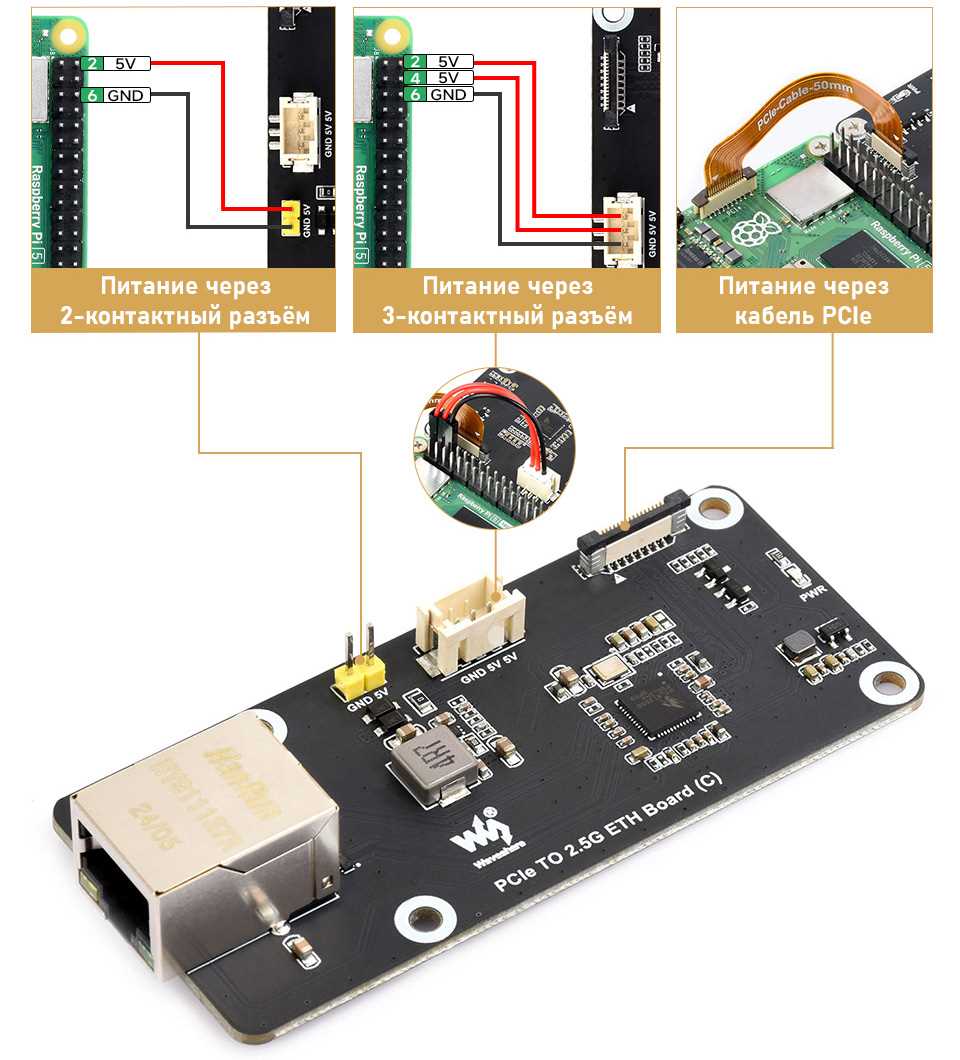

Адаптер PCIe TO 2.5G ETH Board (C) поддерживает два варианта питания: по умолчанию питание подается через PCIe-кабель, однако для повышения стабильности или при использовании дополнительных энергоемких устройств вы можете подключить внешний источник питания через специальный 2-контактный или 3-контактный силовой разъем.
