GPS/GNSS модуль Rackwireless WisBlock RAK12501
Модуль спутниковой геолокации Rackwireless WisBlock RAK12501 — это часть экосистемы модульной платформы WisBlock, созданной для быстрой сборки компактных электронных устройств с низким энергопотреблением. Платформа поддерживает реконфигурирование аппаратной и программной части, что позволяет модернизировать готовые решения без полной переработки. WisBlock зарекомендовала себя как надёжная и экономичная основа для интеграции IoT-технологий.
Платформа RAKwireless WisBlock поддерживается разработчиками и мировым сообществом, охватывает популярные стандарты беспроводной связи на короткие и длинные дистанции и совместима с облачными сервисами. Открытая архитектура позволяет быстро проектировать устройства — от единичных экземпляров до серийного производства. Среди преимуществ — управляемая система электропитания, оптимизирующая расход энергии в автономных приложениях.

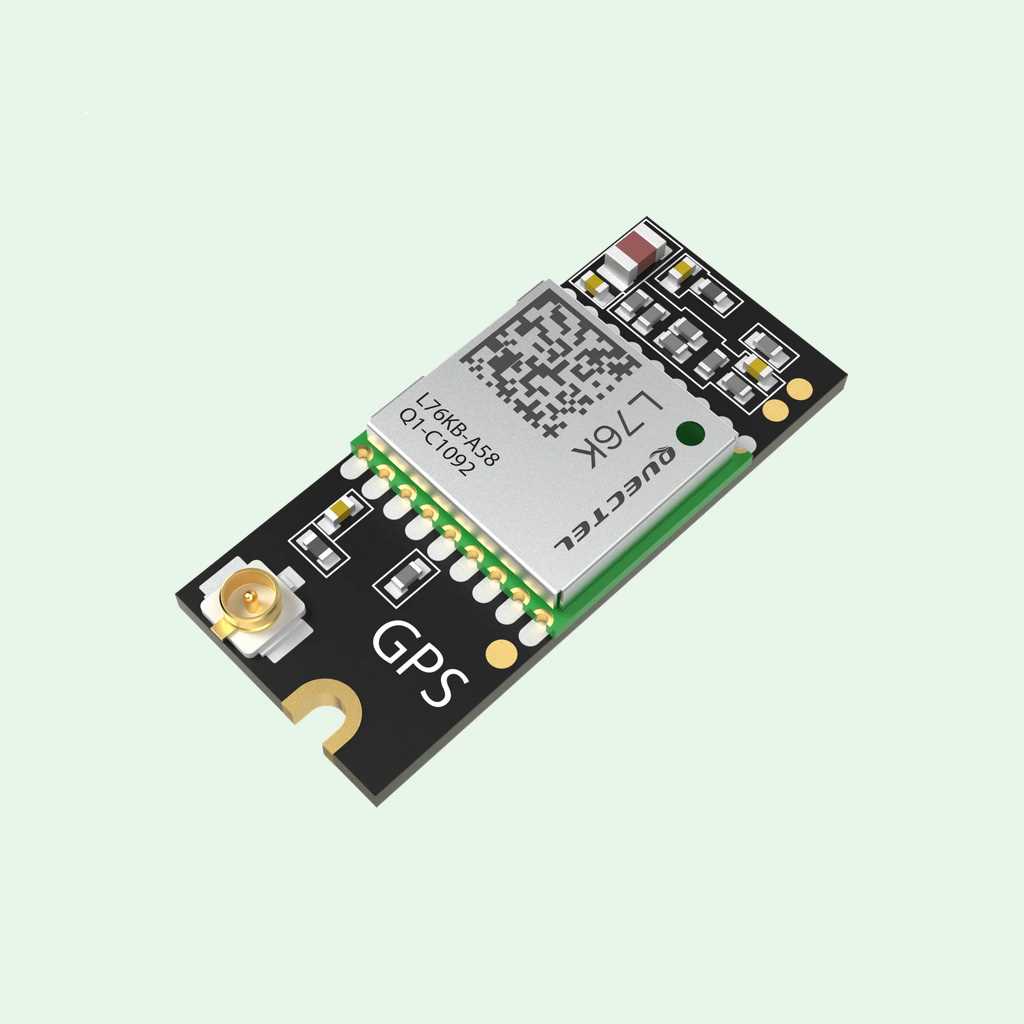

WisBlock RAK12501 построен на чипе Quectel L76K и поддерживает спутниковые системы GPS, GLONASS, QZSS и BeiDou. Модуль передаёт данные о широте, долготе, высоте над уровнем моря, путевой скорости, направлении и видимости спутников. Quectel L76K обеспечивает высокую производительность, чувствительность и минимальное время сбора данных, потребляя всего 7 мкА в режиме максимального энергосбережения. Связь с хостом (CPU) осуществляется через UART. Модуль подходит для отслеживания активов, устройств и наружных датчиков, демонстрируя точное позиционирование даже в удалённых местах и при слабом сигнале. Отлично работает в проектах GPS-трекеров Meshtastic и других решениях на базе LPWAN.
Характеристики WisBlock RAK12501
|
Основные параметры: |
Комплектация: Упаковка:
|
Преимущества RAK12501 WisBlock

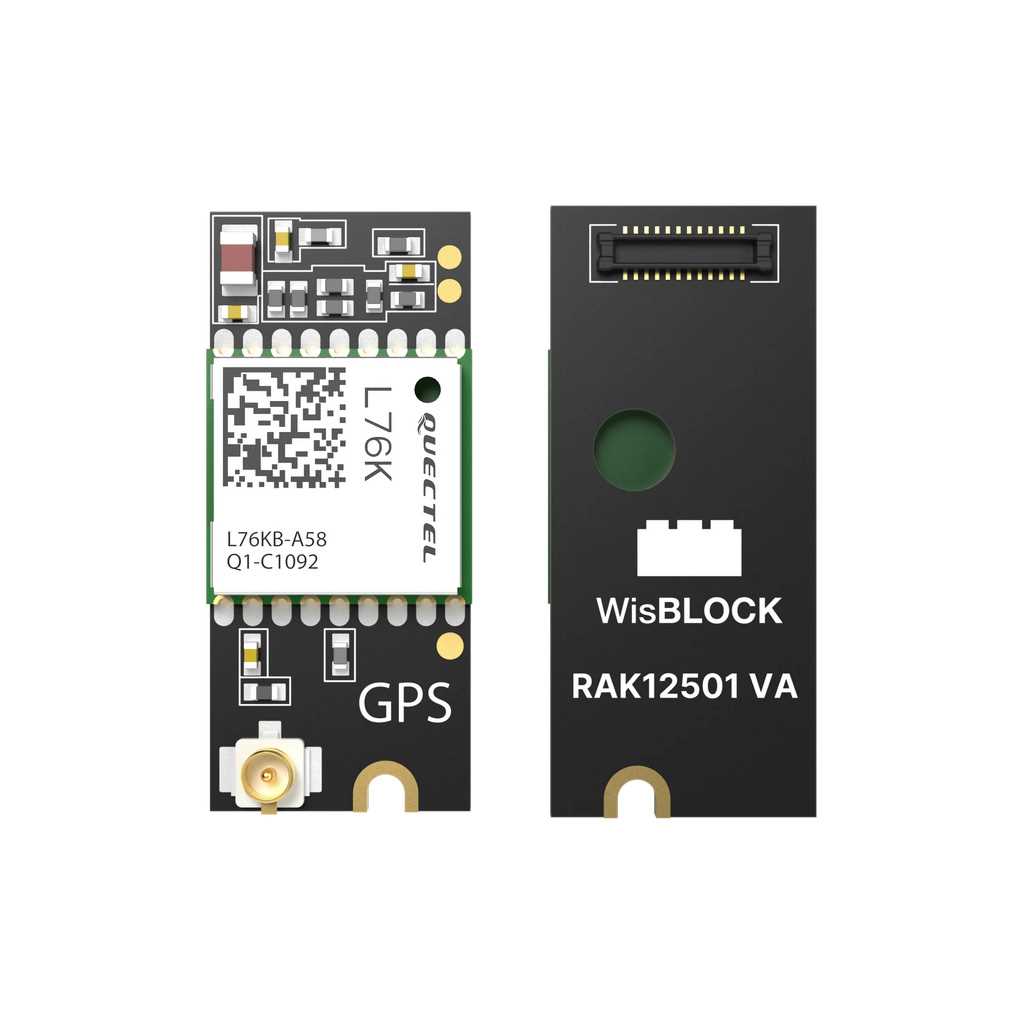

Функциональное определение выводов модуля WisBlock GNSS Location

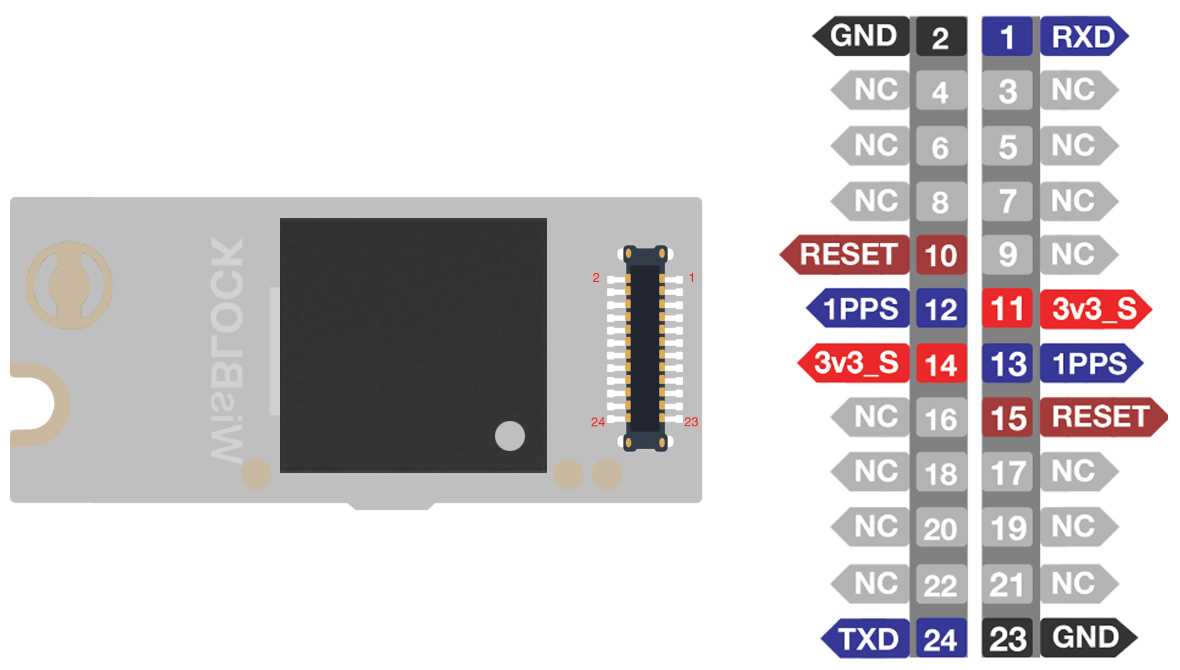

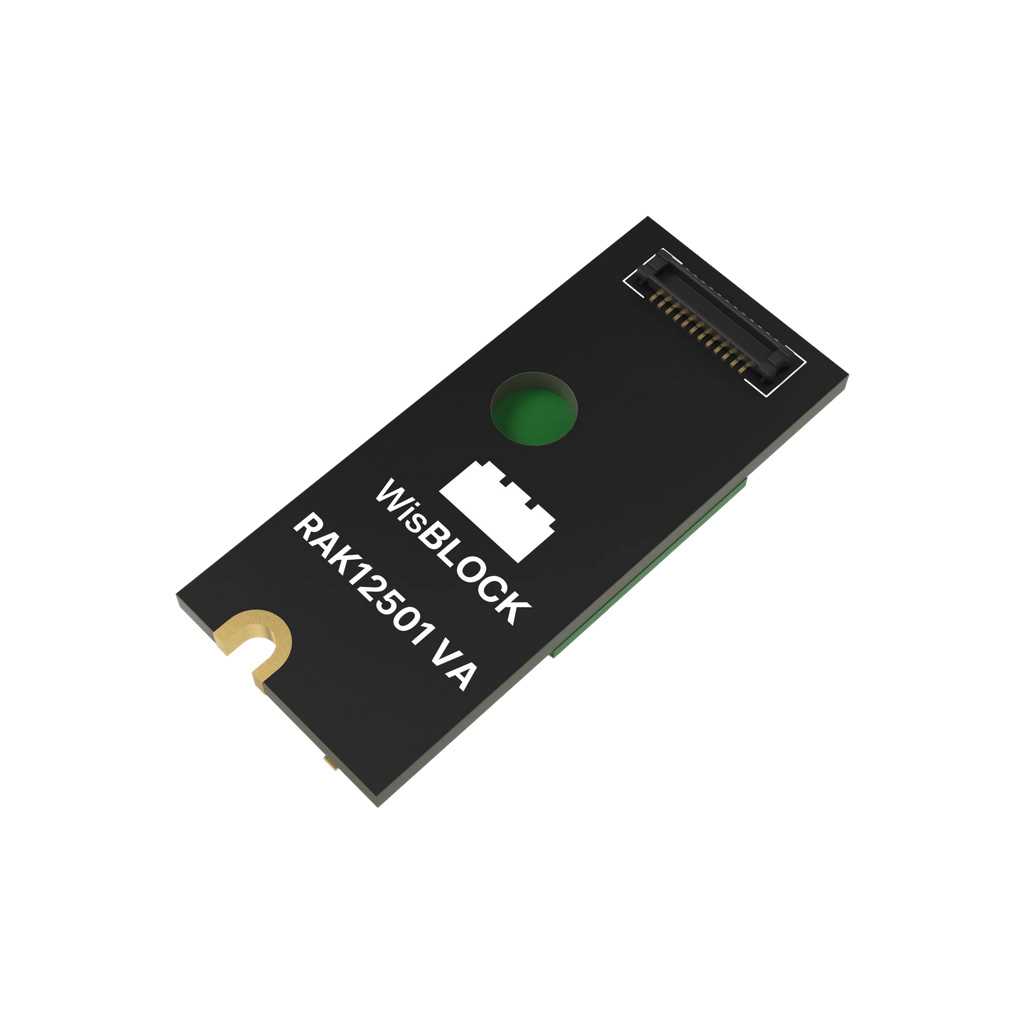

Многоканальный 24-контактный разъём на плате ГНСС-приёмника WisBlock RAK12501 задействует следующие выводы:
| Номер | Имя | Функция |
| 1 | RXD | Канал приёмника последовательного UART |
| 2, 23 | GND | Общий ноль |
| 10, 15 | RESET | Сброс чипа Quectel L76K |
| 11 | 3V3_S | Напряжение питания +3.3 В |
| 12 | 1PPS | Временная метка GNSS |
| 24 | TXD | Канал передатчика последовательного UART |
Остальные выводы не имеют подключений.
Радиочастотный интерфейс

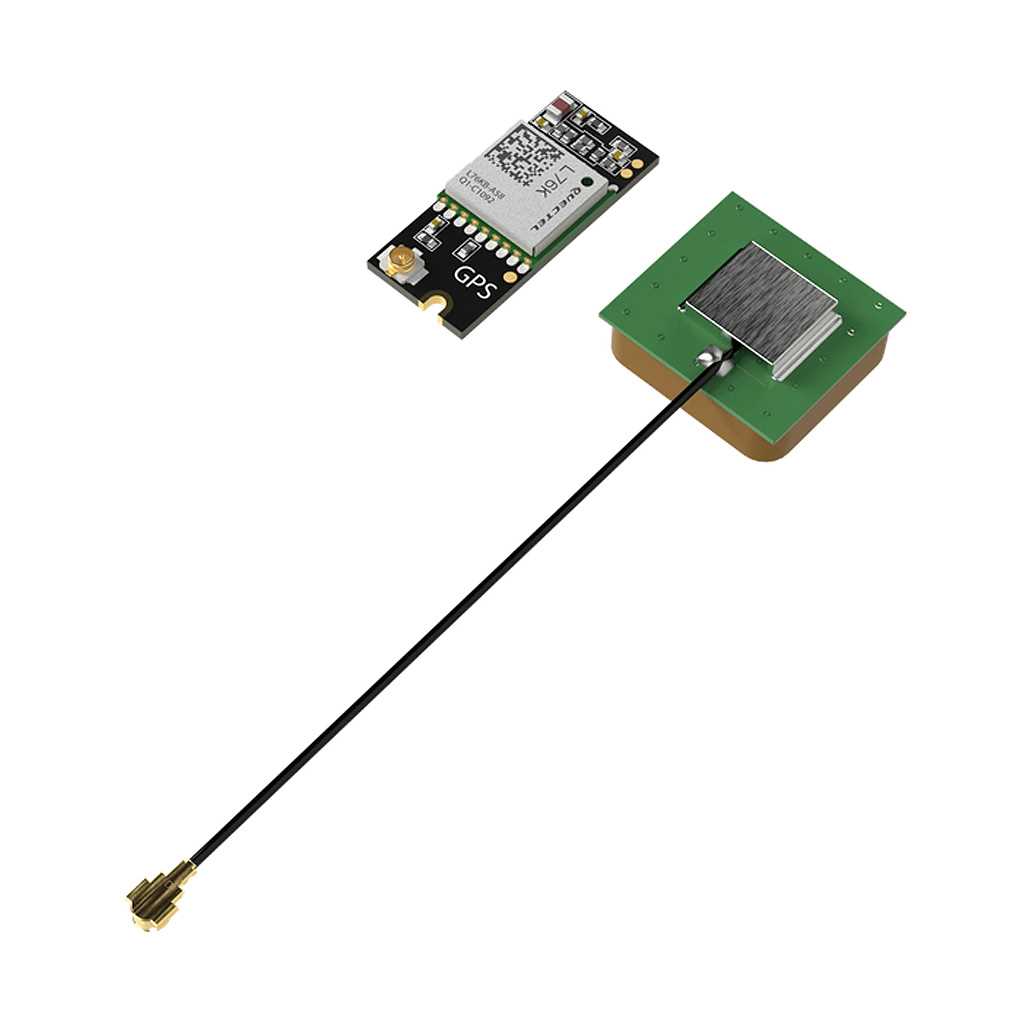

Радиочастотный вход RF модуля RAK12501 выведен на антенный разъём IPEX и предназначен для подключения внешней антенны GPS.
Обратите внимание!
Не рекомендуется включение питания RAK12501 без установленной GPS-антенны. В противном случае плата может получить повреждение.
Эскиз крепления
Модуль RAK12501 спроектирован для работы с базовой платой WisBase, через которую получает питающее напряжение. Дополнительно для функционирования GPS-приёмника потребуется вычислительный блок с интегрированным программируемым контроллером WisBlock Core.
На изображении показан способ крепления RAK12501 к свободному слоту на верхней стороне RAK5005-O.
Модуль спутникового позиционирования RAK12501 поддерживает обмен данными через последовательный UART и может быть установлен на базовую плату: RAK5005-O в сенсорный слот A, RAK19001 в сенсорный слот А, E, F, RAK19007 в сенсорный слот А, D.
Обратите внимание!
Рекомендуется винтовое крепление платы для надёжного соединения контактов WisBlock-разъёма, предотвращающее его расстыковку в условиях тряски или вибрации.
Установку, извлечение или замену одного модуля WisBlock на другой следует выполнять после отключения напряжения питания.

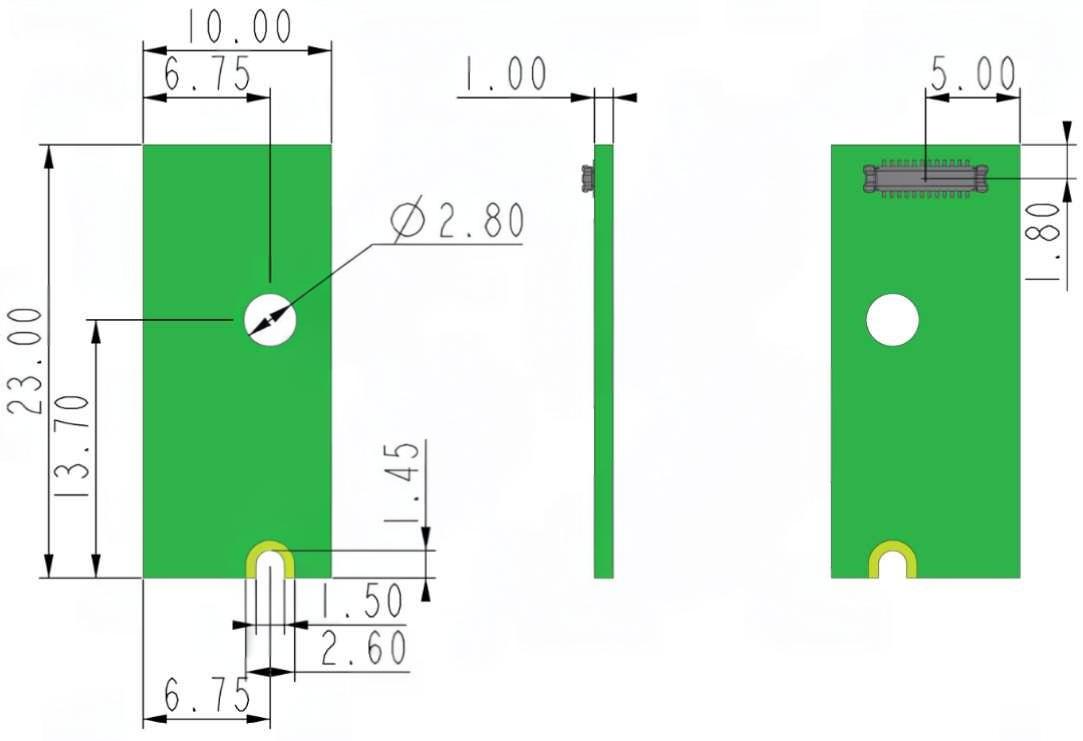

Физические размеры, мм
