Bus Servo Adapter (A) Waveshare Плата управления сервоприводом

Код товара: CTTL17284

Bus Servo Adapter (A) Waveshare — компактный контроллер для шинных сервоприводов

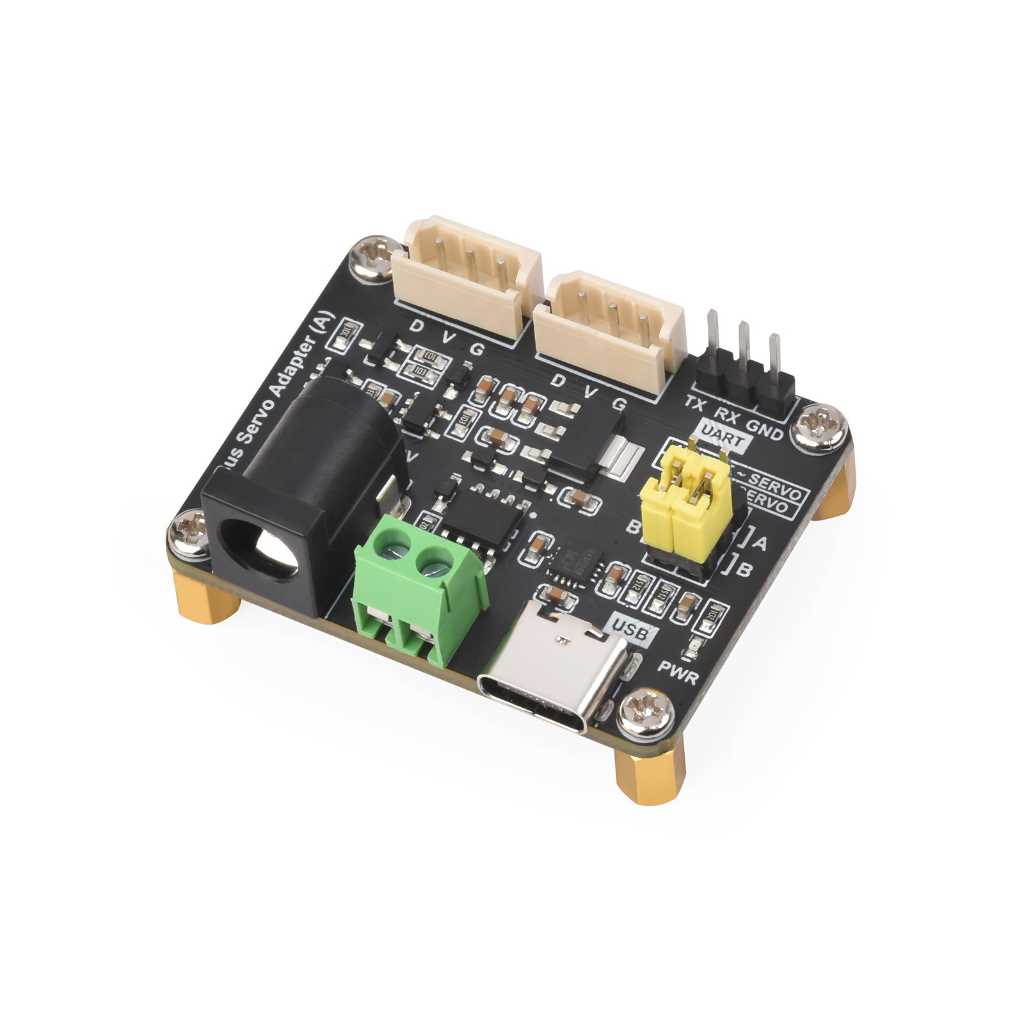

Bus Servo Adapter (A) от Waveshare — это интеллектуальная плата-адаптер для управления шинными сервоприводами серий ST и SC. Устройство объединяет в себе функции контроллера и стабилизатора питания, что делает его идеальным решением для создания робототехнических конструкций, где важны компактность и надежность. Благодаря поддержке до 253 сервоприводов одновременно и входному напряжению 9–12.6 В, адаптер подходит для масштабных проектов с обратной связью.

Ключевые особенности Bus Servo Adapter (A)

Технические характеристики адаптера

Комплектация и упаковка

Комплектация: 1x Bus Servo Adapter (A).
Упаковка: Материал, размеры и вес брутто уточняйте в характеристиках на сайте продавца.

Функциональность и сферы применения

Bus Servo Adapter (A) — это не просто переходник, а полноценный инструмент для сложной робототехники. Он позволяет не только отдавать команды, но и считывать с сервопривода обратную информацию: текущее положение, скорость вращения, состояние блокировки вала и режим работы (сервопривод или серводвигатель). Это делает его незаменимым в проектах, требующих автоматического управления с замкнутым контуром обратной связи.

Адаптер идеально подходит для конструирования:

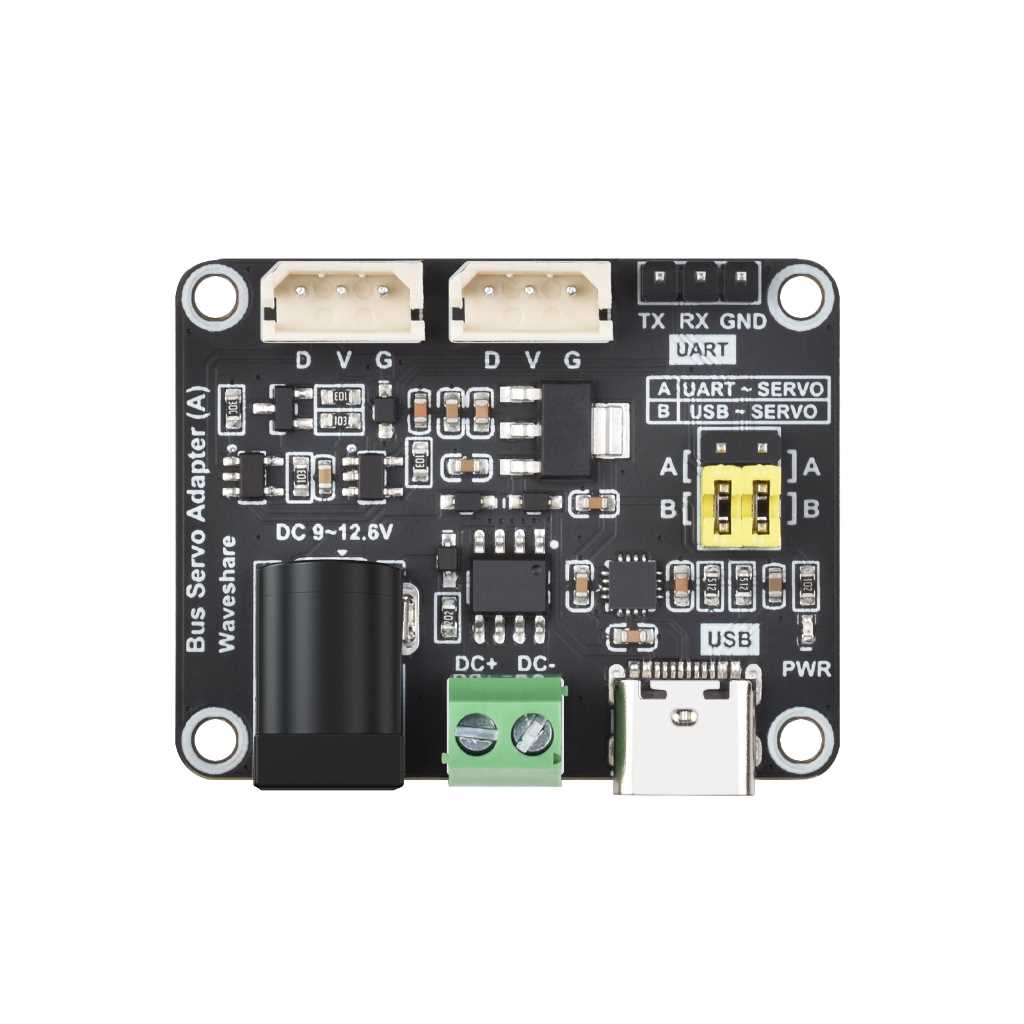

Гибкость настройки достигается за счет возможности переключения режима управления (UART или USB) с помощью перемычки на плате. Встроенные разъемы питания (DC 5.5*2.1 и клеммная колодка) упрощают интеграцию платы в существующую схему питания. Для быстрого старта достаточно подключить адаптер к компьютеру через USB-кабель — это позволит мгновенно управлять сервоприводами и получать с них данные, ускоряя процесс прототипирования.

Совместимость с сервоприводами

Плата Bus Servo Adapter (A) разработана для работы с шинными сервоприводами серий ST и SC. Напряжение питания подбирается в зависимости от конкретной модели используемого сервопривода.

Поддерживаемые модели: ST3215-HS Servo Motor, ST3215 Servo, ST3025 Servo, ST3020 Servo, SC09 Servo, SC15 Servo и другие аналогичные.

Важные рекомендации по эксплуатации

Для обеспечения стабильной работы и предотвращения повреждений не рекомендуется одновременно использовать в одной цепи сервоприводы серий ST и SC. При смешивании разных моделей в рамках одной серии убедитесь, что напряжение питания соответствует требованиям всех используемых устройств.

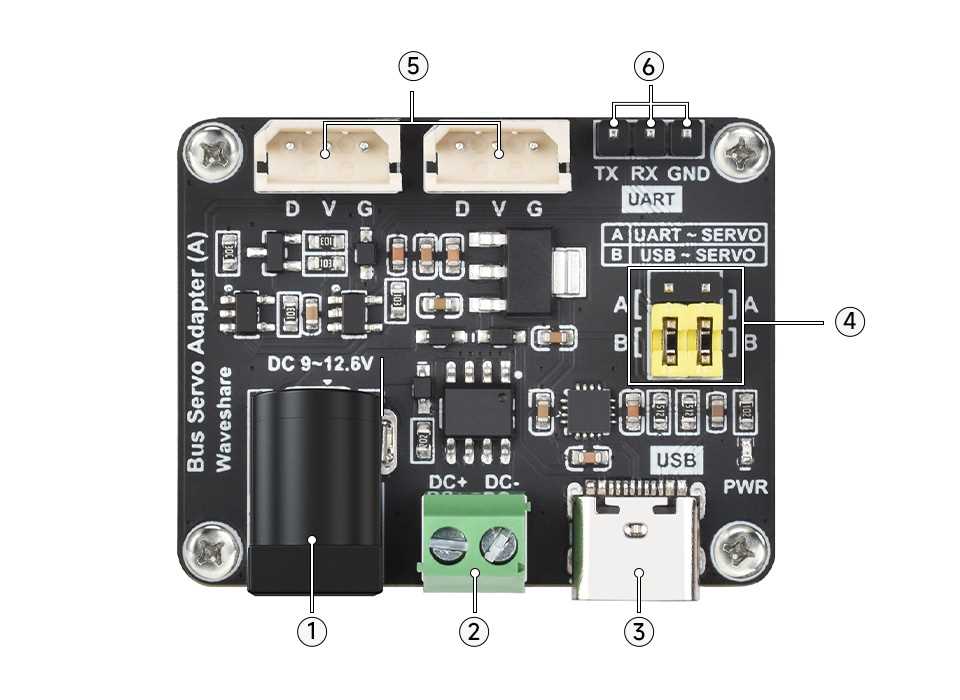

Расположение интерфейсов на плате

1. Разъем питания 5,5*2,1 мм.
2. Клеммный разъем питания.
3. Интерфейс USB Type-C.
4. Интерфейс управления преобразования.
5. Интерфейс управления сервомоторами.
6. Коммуникационный UART интерфейс.
