Обратите внимание! Аккумуляторная батарея не входит в комплектацию.

Контроллер ESP32 открывает поистине безграничные возможности для разработчиков. Компания Waveshare, известный производитель многофункционального электронного оборудования, представляет своё эксклюзивное решение — плату ESP32-S3-RLCD-4.2, созданную для быстрой и удобной разработки современных AIoT-приложений. Эта плата построена на улучшенной ревизии чипа ESP32 с расширенной памятью — ESP32-S3-WROOM-1-N16R8. Благодаря встроенным модулям WiFi и Bluetooth/BLE, высокопроизводительный двухъядерный 32-разрядный контроллер ESP32 обеспечивает доступ к онлайн-платформам больших языковых ИИ-моделей, таких как DeepSeek, DouBao и других, эффективно обрабатывает аудио и видео, а также обладает энергоэффективной многоступенчатой системой энергопотребления. ESP32-S3-RLCD-4.2 отлично подходит для самых разных проектов — от погодной станции и настольного электронного календаря для личного использования до крупномасштабного производства умных устройств с поддержкой ИИ.

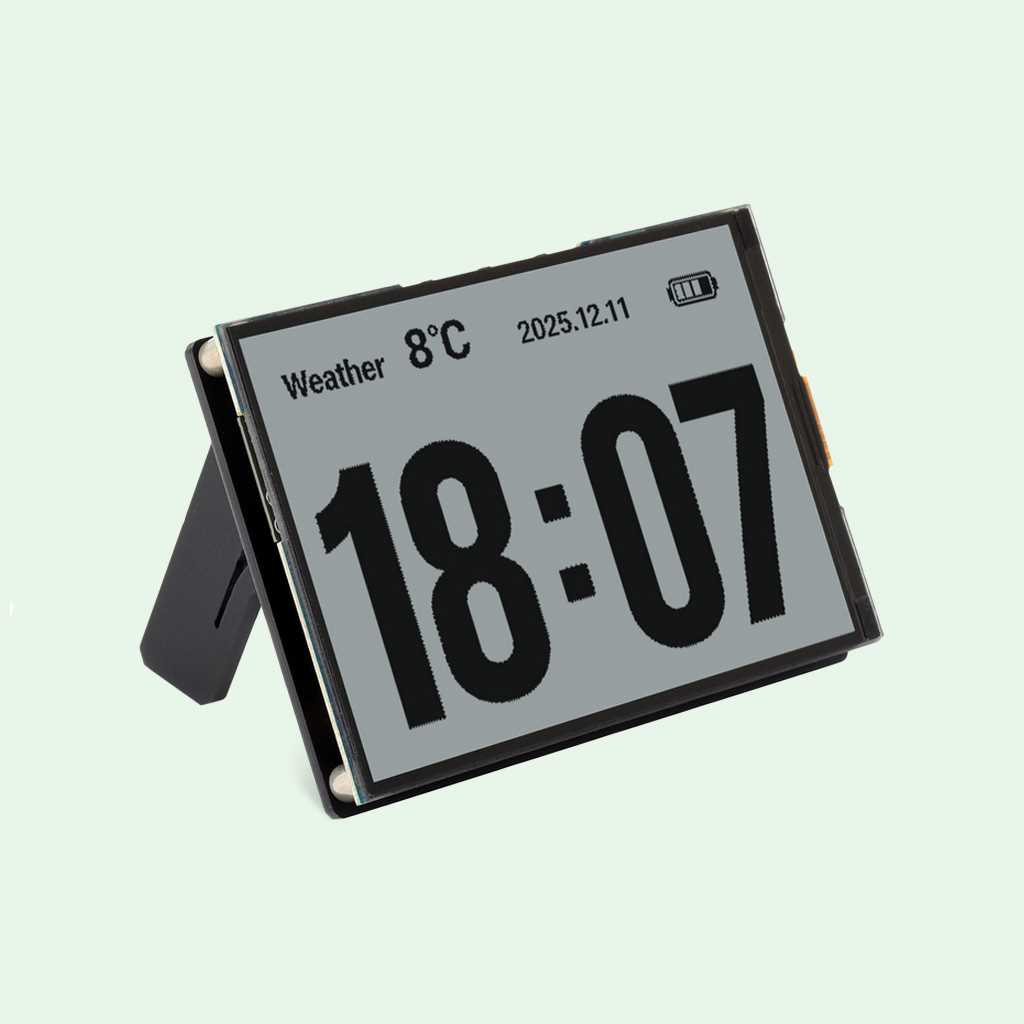

Для вывода текста и изображений на плату установлен монохромный RLCD-дисплей диагональю 4.2 дюйма с разрешением 300х400 пикселей. По ощущениям от использования он напоминает экраны «электронной бумаги», но отличается быстрым обновлением отображаемых данных. ESP32-S3-RLCD-4.2 включает схему аудиокодека, пару микрофонов, динамик, высокоточный климатический сенсор SHTC3, слот для карты TF/microSD, часы реального времени с календарём (чип RTC) и схему управления зарядом/разрядом батареи. Предусмотрена возможность дополнительного расширения ESP32-S3-RLCD-4.2 через специальный 16-контактный коннектор с интерфейсами USB, UART, I2C и GPIO. Разработка программной части приложения может вестись в официальном фреймворке ESP-IDF от Espressif Systems, а также в интегрированных средах Arduino IDE, VS Code, Eclipse и других, совместимых с ESP32.

Характеристики

Модель: ESP32-S3-RLCD-4.2-EN Waveshare Питание: 3.7В аккумулятор, 5В USB (зарядка) Главный контроллер: ESP32-S3-WROOM-1-N16R8, двухъядерный 32-разрядный Xtensa LX7 с частотой до 240 МГц Память: 512 КБ RAM, 384 КБ ROM, 16 МБ Flash и 8 МБ PSRAM Дисплей: 4.2 дюйма монохромный рефлекторный (RLCD) с разрешением 300х400 пикселей, монохромный (поддержка градации серого) Контроллер экрана: Sitronix ST7305 с шиной SPI Встроенные датчики и сенсоры: часы реального времени (RTC): PCF85063 температура и влажность: SHTC3 звук: аудиокодек ES7210, микрофон х2 Контроллер заряда батареи: S-8261 Интерфейсы расширения: GPIO, USB, UART, I2C, SDIO Управление: пользовательские кнопки Размеры: 92.5 х 70.1 х 13.50 (без подставки) Вес нетто: 77 г.

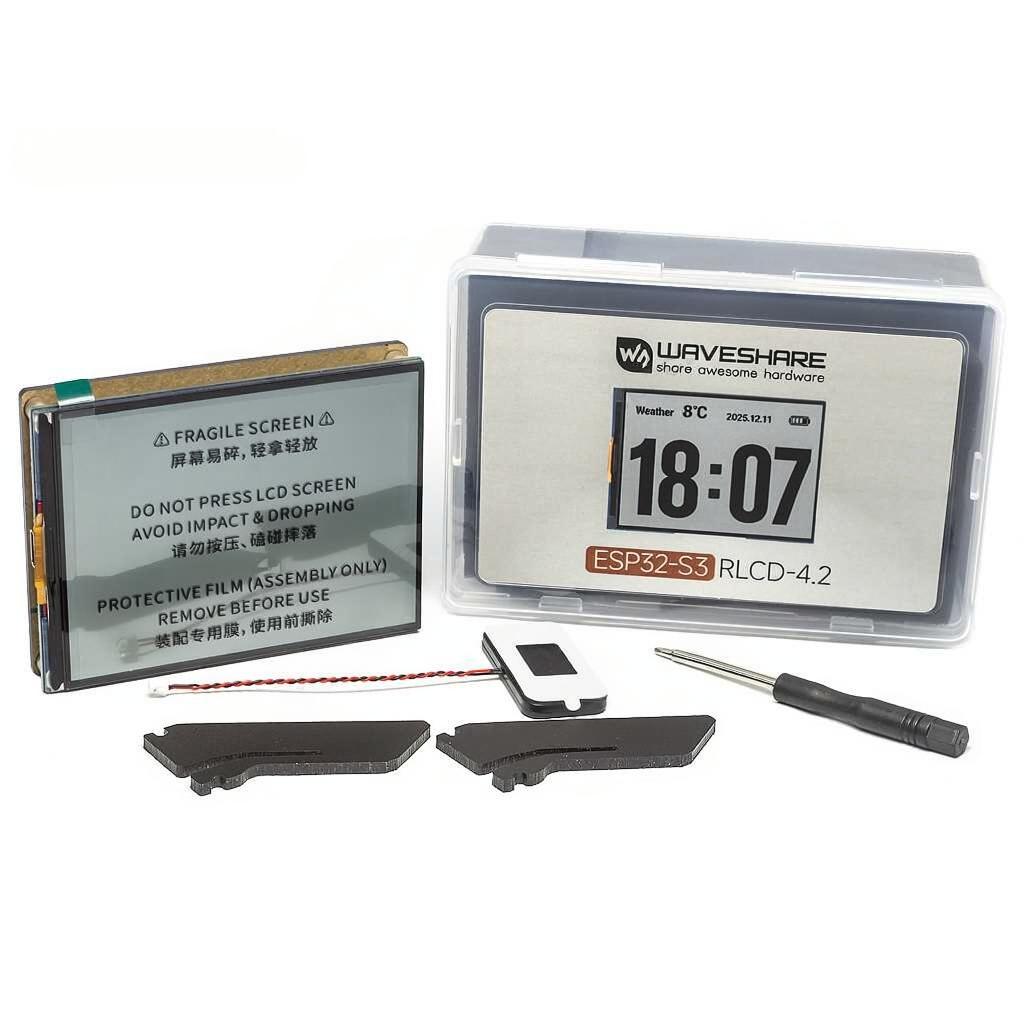

Комплектация 1х Плата ESP32-S3-RLCD-4.2-EN 2х Ножка-подставка акриловая 1х Выносной звукоизлучатель (динамик) 1х Отвёртка Упаковка Короб из мелованного картона, пластиковый бокс, пенопропиленовые защитные вкладки Размеры: 155 х 105 х Вес брутто: 182 г.

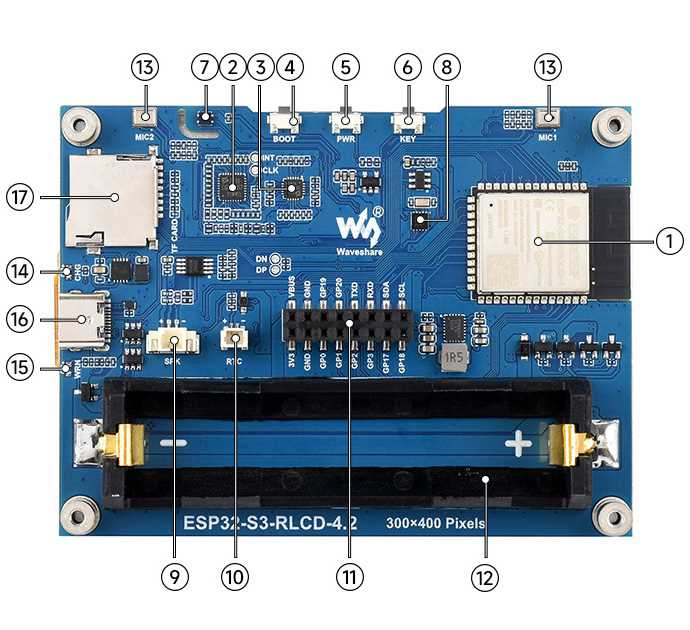

Компоненты и интерфейсы ESP32-S3-RLCD-4.2

1. Главный контроллер ESP32-S3-WROOM-1-N16R8, работающий на частоте до 240 МГц

2. Чип эхоподавителя ES7210

3. Микросхема аудиокодека ES8311

4. Кнопка BOOT для входа в режим обновления ПО

5. Кнопка PWR включения (краткое нажатие) и выключения (долгое нажатие) устройства

6. Кнопка KEY для других функций, программируемая

7. Датчик температуры и влажности SHTC3

8. Микросхема часов реального времени RTC для учёта хронометрических данных

9. Разъём MX1.25 2-контактный интерфейс аудио внешнего динамика

10. Разъём PH1.0 независимой перезаряжаемой батареи питания RTC

11. Коннектор 2*8-контактный с шагом 2.54мм для расширения устройства

12. Отсек держателя батареи литиевой 18650

13. Всенаправленный двухканальный (стерео) микрофон

14. CHG индикатор заряда батареи

15. WRN аварийный индикатор (перепутаны полюсы батареи)

16. Порт Type-C для обновления ПО и отладки

17. Слот карты памяти TF/microSD с поддержкой накопителей в формате FAT32

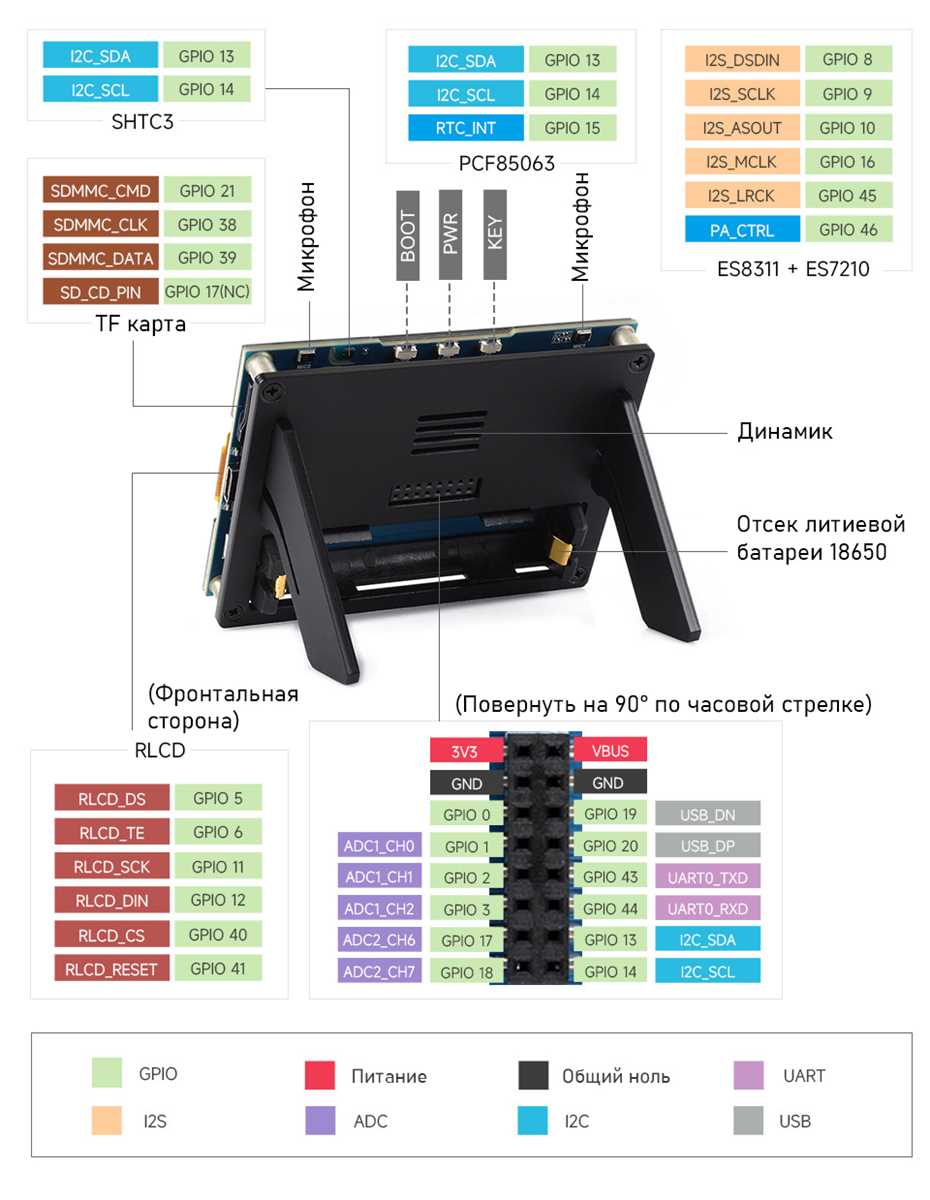

Назначение открытых выводов и контактов платы

Методы разработки

ESP32-S3-RLCD-4.2 поддерживает две среды разработки: Arduino IDE и ESP-IDF, обеспечивая гибкость для разработчиков. Подходящий инструмент разработки может быть выбран исходя из требований проекта и предпочтений пользователя.

Arduino в целом значительно проще в изучении и может быть более доступен для новичков и любителей. ESP-IDF обладает расширенным набором инструментов разработки и обеспечивает более точный контроль над поведением системы. Он лучше подходит для сложных проектов и приложений с высокими требованиями к производительности.

? Инструкция по первичной настройке в среде Arduino IDE
? Инструкция по работе в фреймворке ESP-IDF (Espressif IoT Develompment Framework)

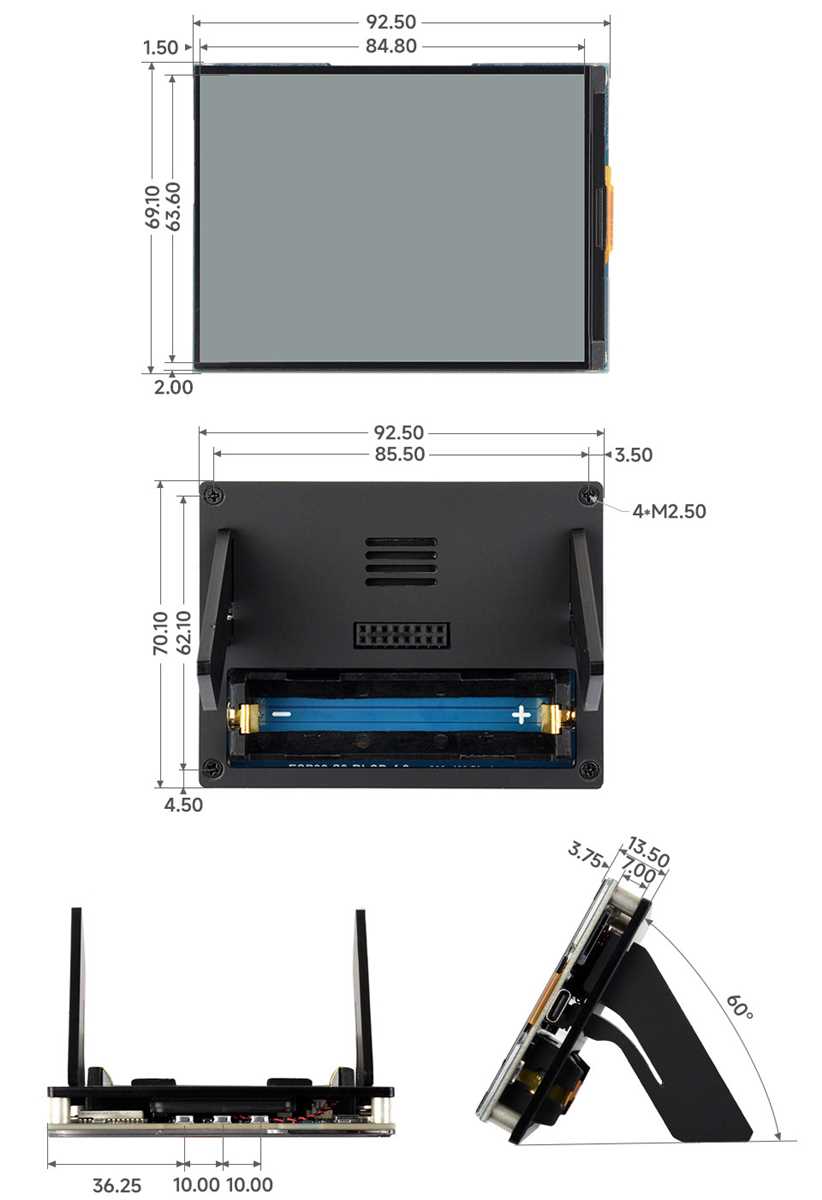

Физические размеры, мм

Документация и ПО

> Спецификация ESP32-S3 верс.2.2-2026
> Технический справочник ESP32-S3 верс.1.8-2026
> Учебное пособие по разработке ИИ-приложений с умным голосовым помощником XiaoZhi
> Архив уроков и примеров по разработке ИИ-приложений умного голосового ассистента XiaoZhi для контроллеров ESP32
