Аудио стерео усилитель XY-M8610 2*15Вт на основе чипа усилителя D-класса PAM8610 в корпусе QFN32

Код товара: CTTL17469
Есть в наличии Есть в наличии
Аудио стерео усилитель XY-M8610 2*15Вт на основе чипа усилителя D-класса PAM8610 в корпусе QFN32
180 c
180 c
В корзину
Работаем без НДС
В корзину
Работаем без НДС
Аудио стерео усилитель XY-M8610 2*15Вт на основе чипа усилителя D-класса PAM8610 в корпусе QFN32

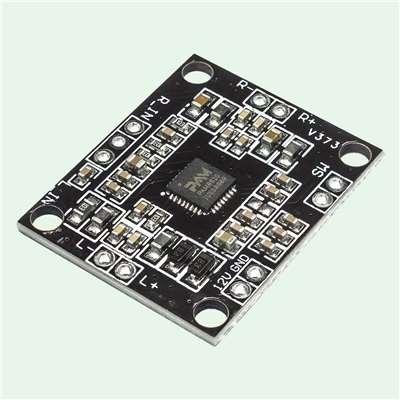

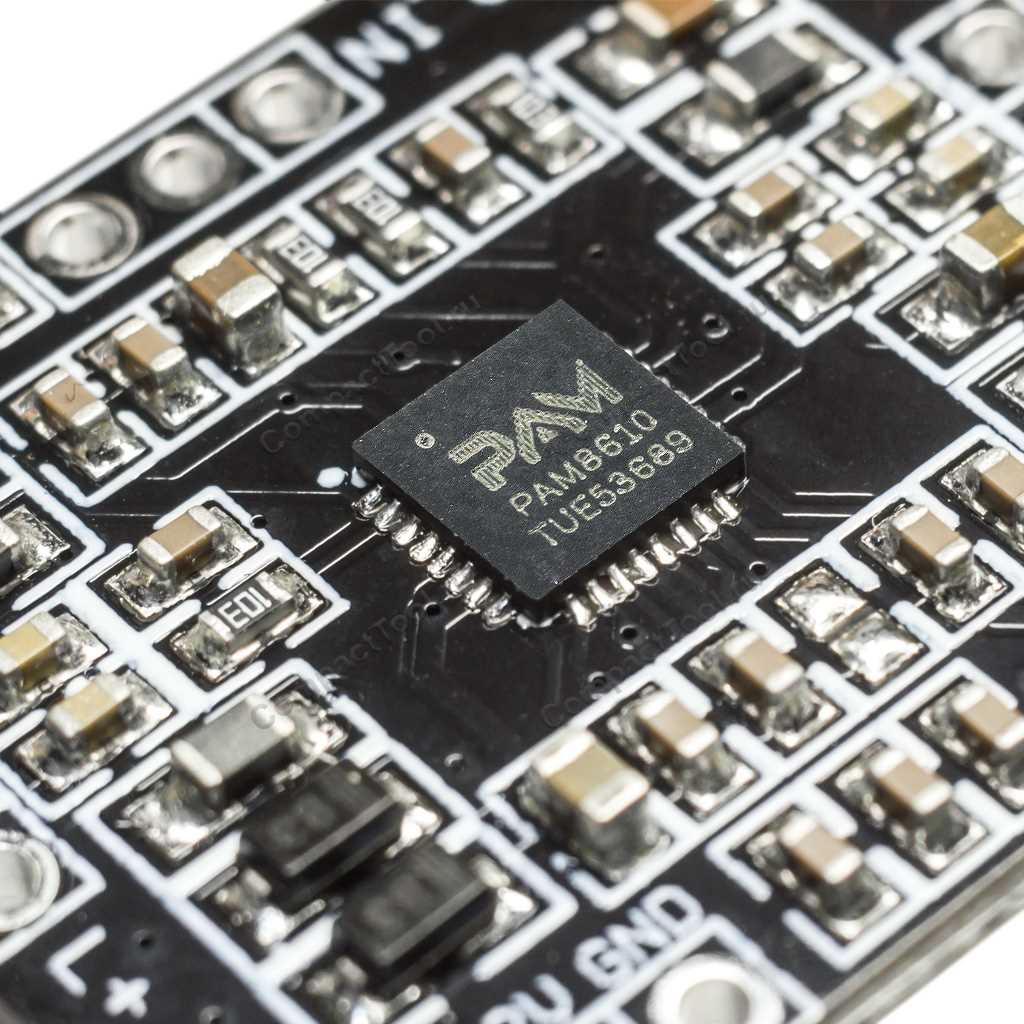

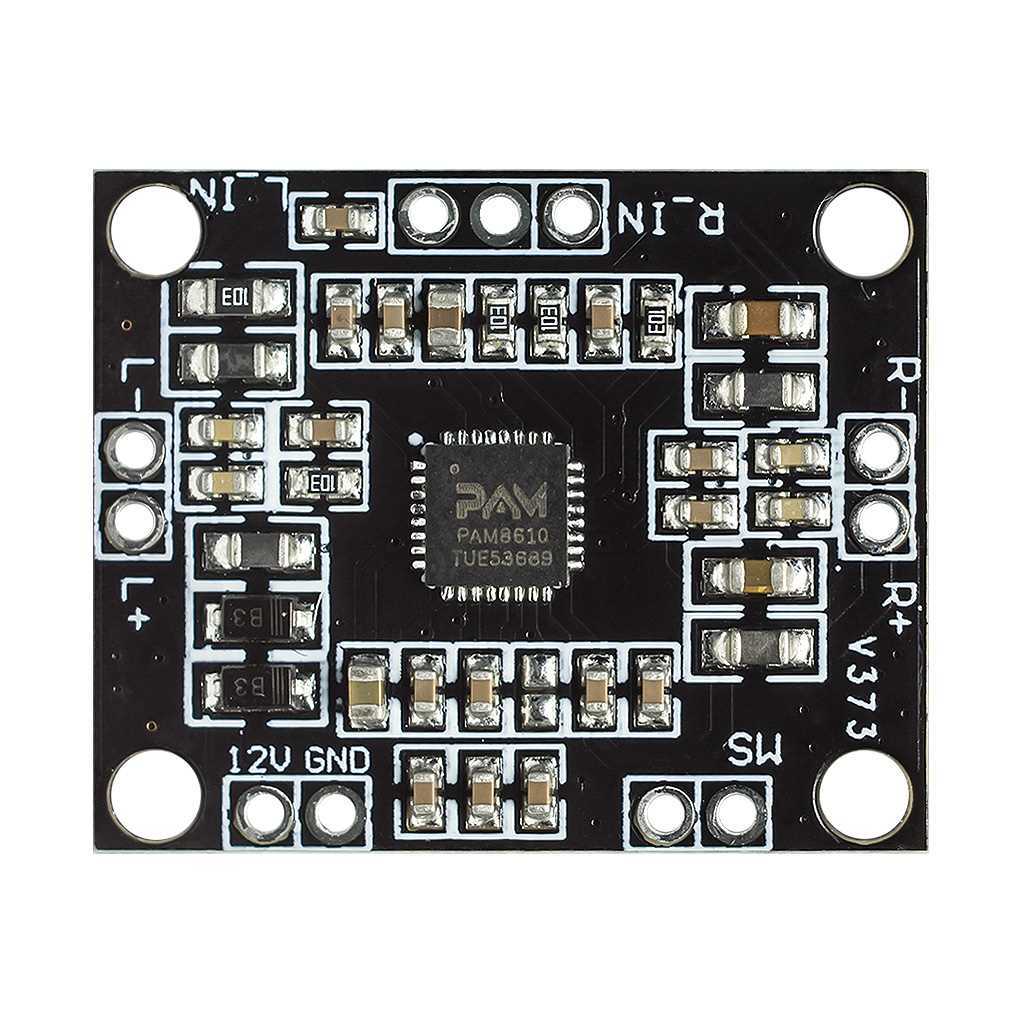

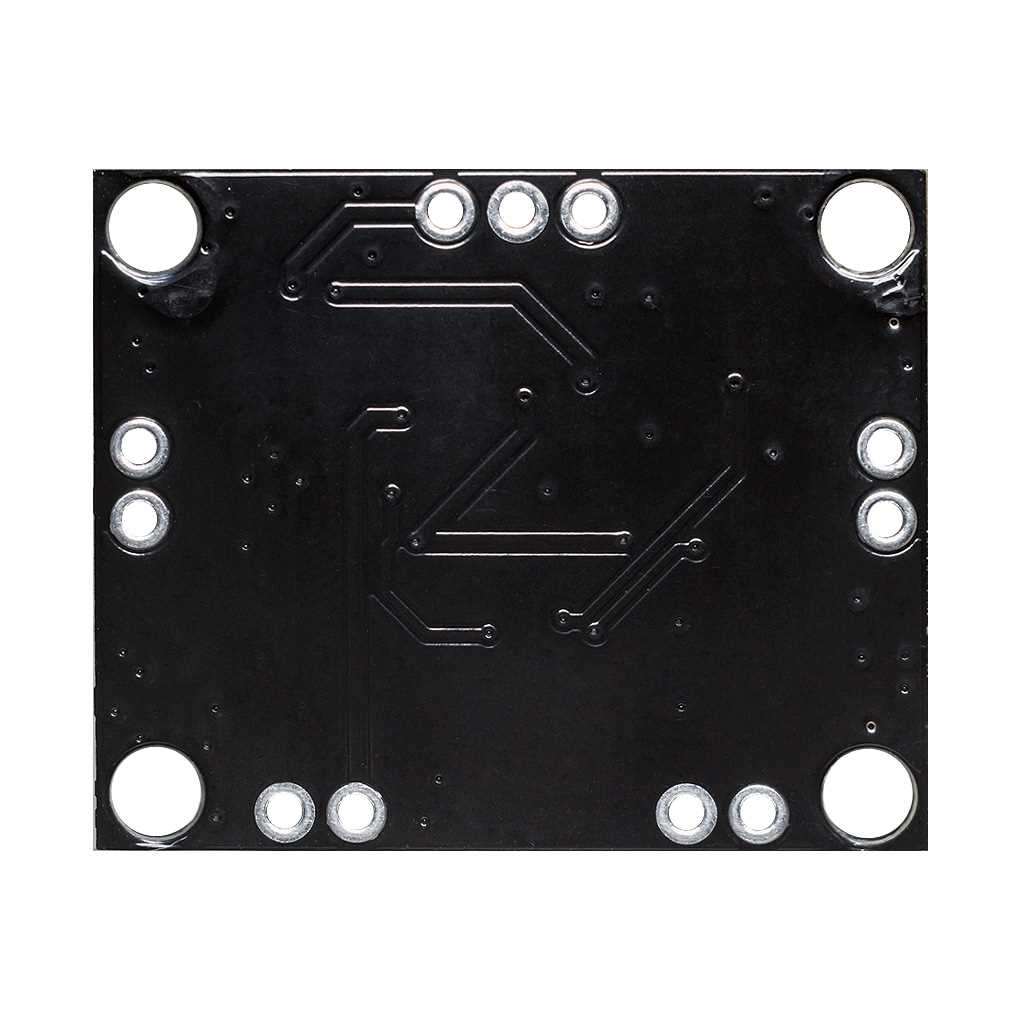

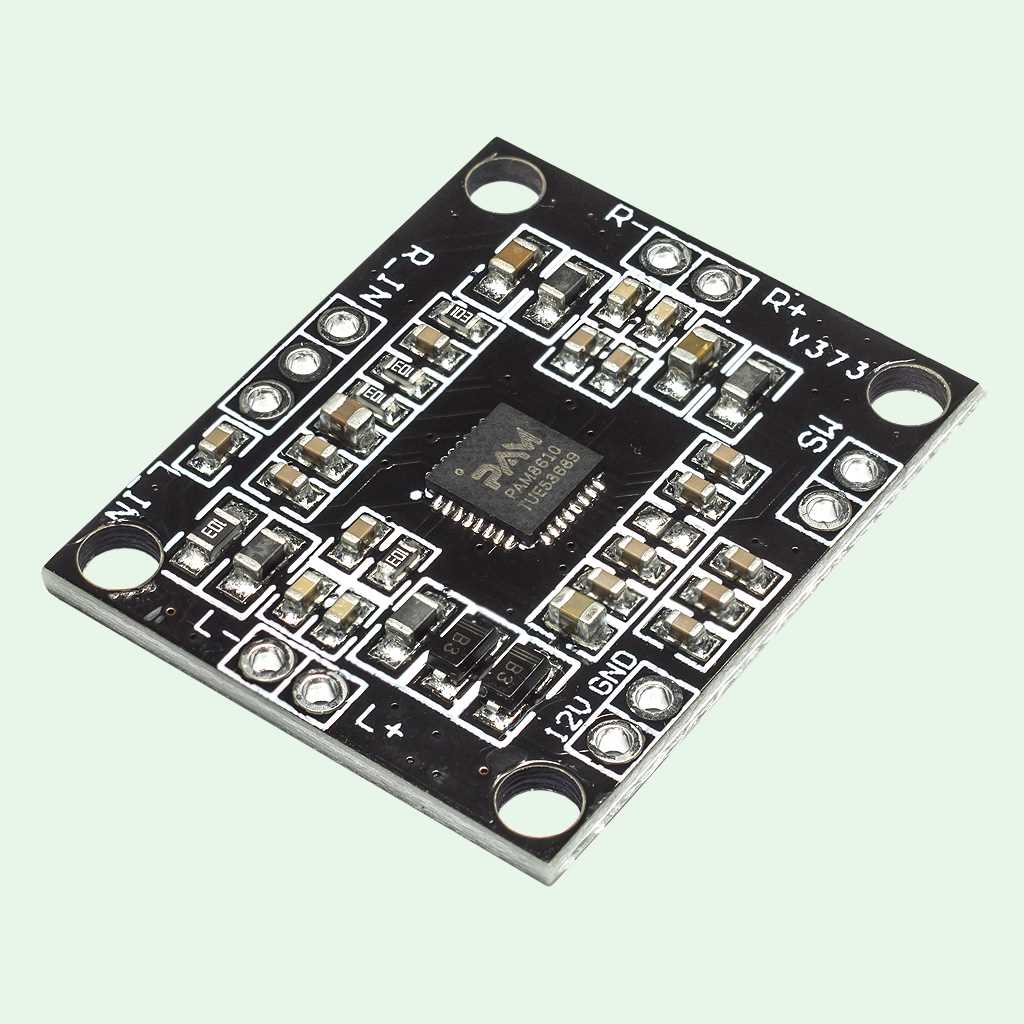

Модуль XY-M8610: стереофонический усилитель 2х10 Вт на PAM8610, photo 1  Модуль XY-M8610: стереофонический усилитель 2х10 Вт на PAM8610, photo 2  Модуль XY-M8610: стереофонический усилитель 2х10 Вт на PAM8610, photo 3  Модуль XY-M8610: стереофонический усилитель 2х10 Вт на PAM8610, photo 4

Модуль XY-M8610: стереофонический усилитель 2х10 Вт на PAM8610

Перед вами компактный модуль двухканального аудиоусилителя XY-M8610, построенный на базе цифрового чипа D-класса PAM8610 в корпусе QFN32. Суммарная выходная мощность составляет 20 Вт — по 10 Вт на каждый канал. Устройство выделяется высокой производительностью при малых габаритах, оснащено системой подавления шумов, а также защитой от перегрева и короткого замыкания.

Отдельного внимания заслуживает опция Mute для управления выходом звука (на плате она маркирована как SW). Она позволяет принудительно заглушать статические щелчки, которые возникают в моменты включения и выключения питания усилителя. Чип PAM8610 широко распространён в современной электронике — его часто встретить в телевизорах, акустических системах, DVD-плеерах и игровых консолях. Выход усилителя подключается напрямую к колонкам для воспроизведения звука.

Технические характеристики

Характеристики:
Класс усиления звуковой частоты: D
Напряжение питания: 6–12 В постоянного тока
Выходная мощность при входной частоте 1 кГц:
5 Вт при сопротивлении колонок 8 Ом (THD+N = 0.1%)
8 Вт при сопротивлении колонок 8 Ом (THD+N = 1%)
10 Вт при сопротивлении колонок 8 Ом (THD+N = 10%)
15 Вт при сопротивлении колонок 4 Ом (THD+N = 10%)
Ток потребления без нагрузки: до 30 мА
Ток потребления в спящем режиме: до 10 мкА (при соединённых выводах «SW»)
Допустимый коэффициент пульсаций источника питания: -60 дБ
Отношение сигнал/шум: 80 дБ
Защита: от переполюсовки напряжения питания, от перегрева (150 °C)
Полоса воспроизводимых частот: 20 Гц – 15 кГц
Размеры: 30 х 25 х 2.5 мм
Вес нетто: 3 г

Комплектация:
1х Модуль XY-M8610 стерео усилителя PAM8610

Упаковка:
Антистатический пакет
Размеры: 80 х 50 х 3 мм
Вес брутто: 3,5 г

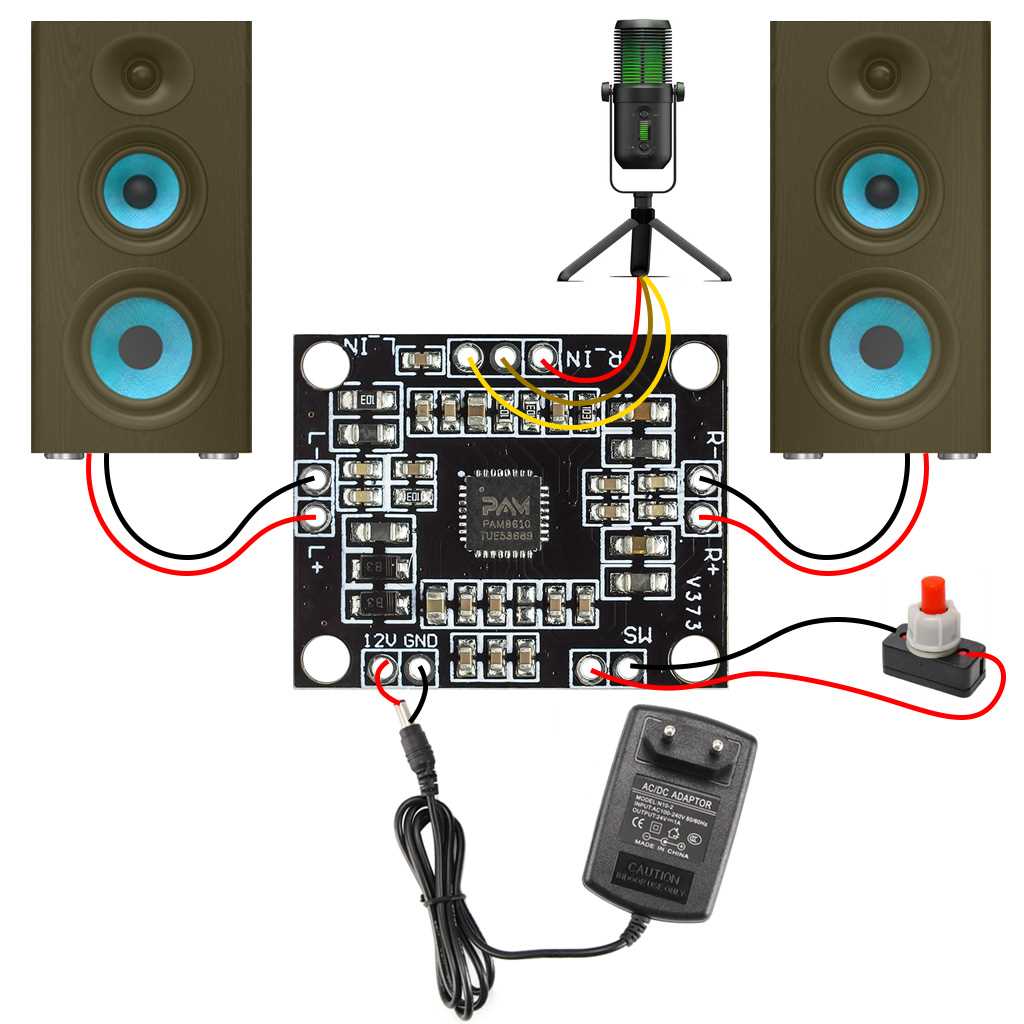

Пример подключения платы стерео усилителя

Модуль XY-M8610: стереофонический усилитель 2х10 Вт на PAM8610

Распиновка (Pinout) PAM8610

Имя PAM8610 QFN32 Назначение / Описание
IN_L 1 Вход аудио левого канала
IN_R 24 Вход аудио правого канала
PVCC 6, 7, 18, 19, 27 Плюсовой вход напряжения питания
L+/L- 9, 10 Аудио выход левого канала на динамики/колонки (LOUT+ и LOUT-)
R-/R+ 15, 16 Аудио выход правого канала на динамики/колонки (ROUT- и ROUT+)
GND 3, 4, 5, 12, 13, 20, 21, 28, 29, 30 Общий (минусовой) вход напряжения питания
SW 22 «Включатель»: замыканием на землю активирует режим Mute

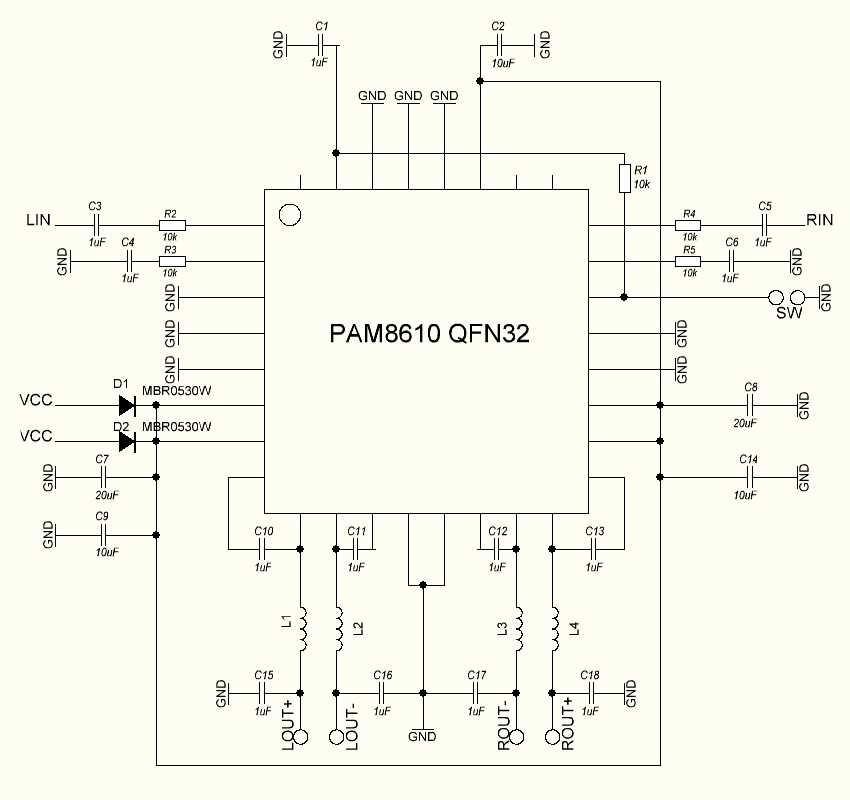

Электрическая принципиальная схема XY-M8610

Схема распространяется на условиях «как есть», может содержать ошибки и/или неточности.

Модуль XY-M8610: стереофонический усилитель 2х10 Вт на PAM8610


------------------
СЕЕД17469:180
