ESP32-S3-Tiny-N8R8-Kit от Waveshare: компактный набор для AIoT-разработки

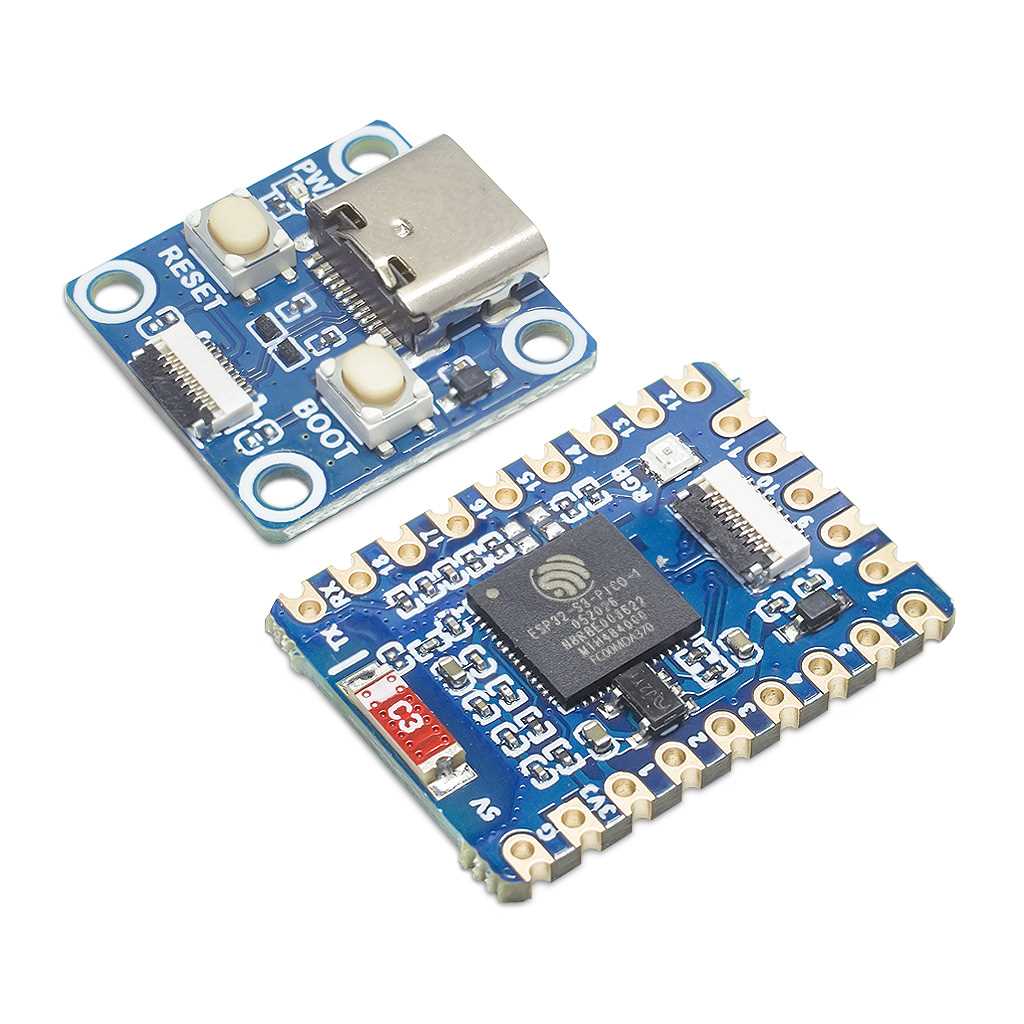

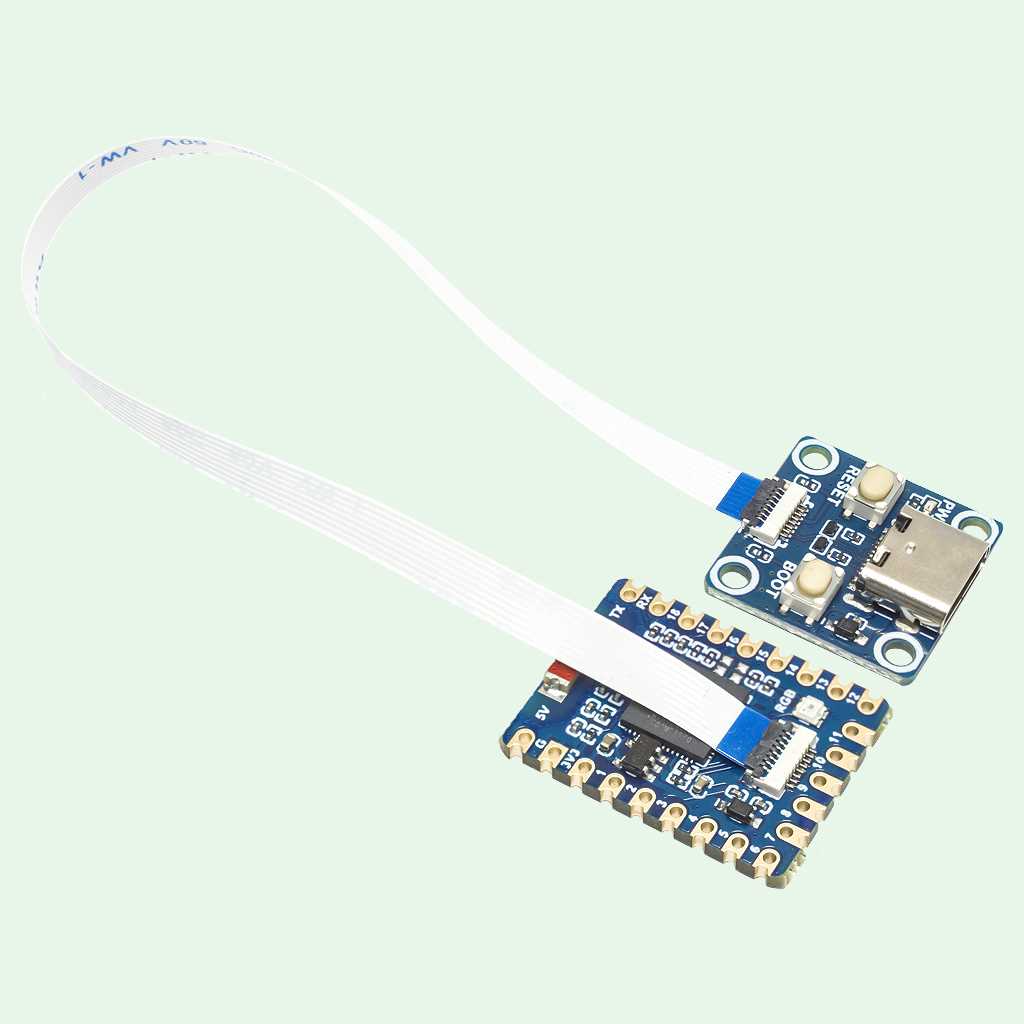

Комплект ESP32-S3-Tiny-N8R8-Kit Waveshare — это готовый набор аппаратных компонентов для создания и производства AIoT-приложений на базе новейшего контроллера ESP32-S3 от Espressif. Разделённая схема с вынесением USB Type-C и пользовательских кнопок Reset и Boot на отдельную плату-адаптер позволяет минимизировать габариты, заметно уменьшить толщину и объём основной платы, а также повысить гибкость интеграции энергоэффективного высокопроизводительного контроллера в готовые устройства. Раздельный дизайн существенно упрощает отладку и монтаж ESP32-S3-Tiny: плату-адаптер с элементами физического интерфейса можно легко подключать под разные сценарии коммуникации и управления.

Плата разработчика ESP32-S3-Tiny построена на чипе ESP32-S3-PICO-1, который объединяет 32-разрядный двухъядерный процессор Xtensa LX7 с тактовой частотой до 240 МГц, низкопотребляемый сопроцессор и беспроводную связь 2.4 ГГц Wi-Fi 4 / Bluetooth 5 (BLE). В составе ESP32-S3N8R8 — интегрированная память: 512 КБ SRAM, 384 КБ ROM, 8 МБ FLASH и 8 МБ PSRAM. Кастеллированный SMD-формат основной платы с 34 выводами общего назначения и односторонним расположением компонентов обеспечивает лёгкую и быструю интеграцию ESP32-S3-Tiny-N8R8 в новые или уже существующие проекты. Контроллер ESP32-S3 поддерживает разработку на фирменном фреймворке ESP-IDF SDK и полностью совместим с популярными сторонними средами — Arduino IDE, PlatformIO и другими.

Характеристики и комплектация

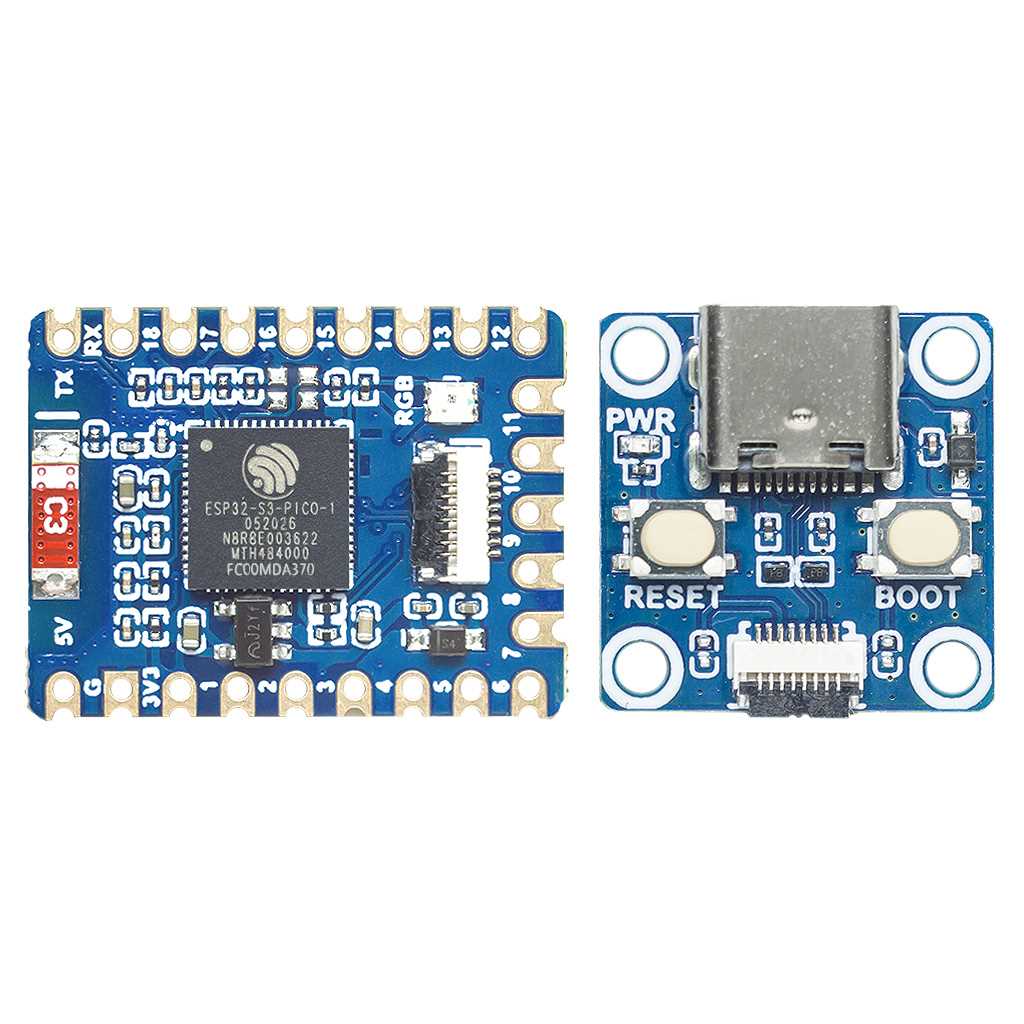

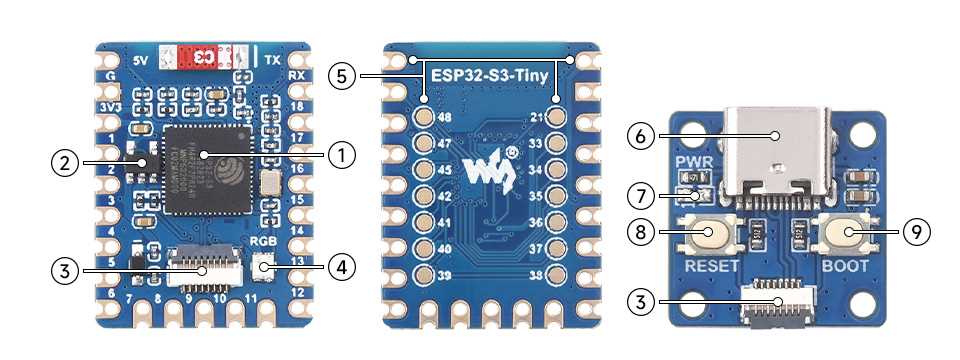

Компоненты и интерфейсы платы

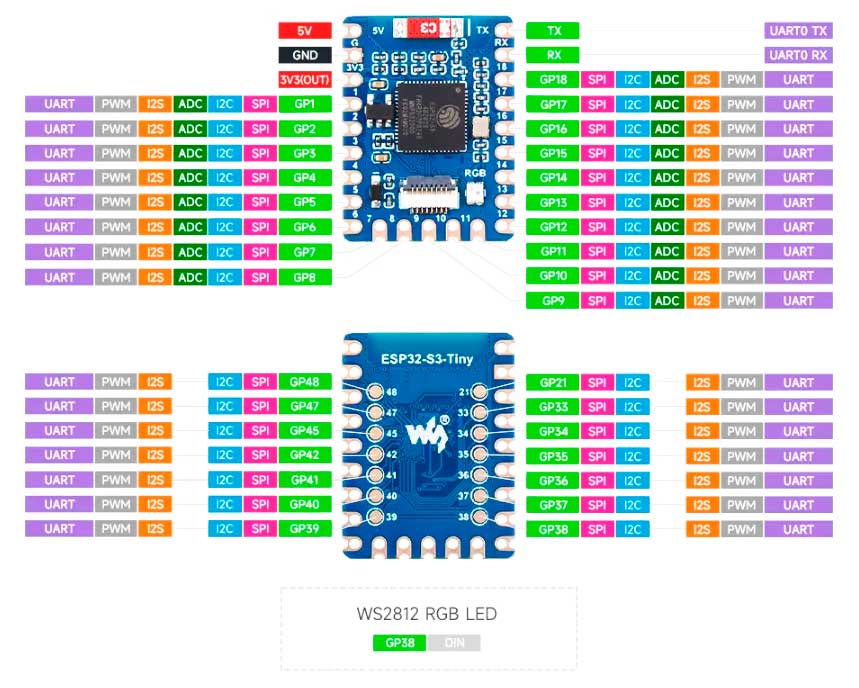

Функциональное назначение выводов ESP32-S3

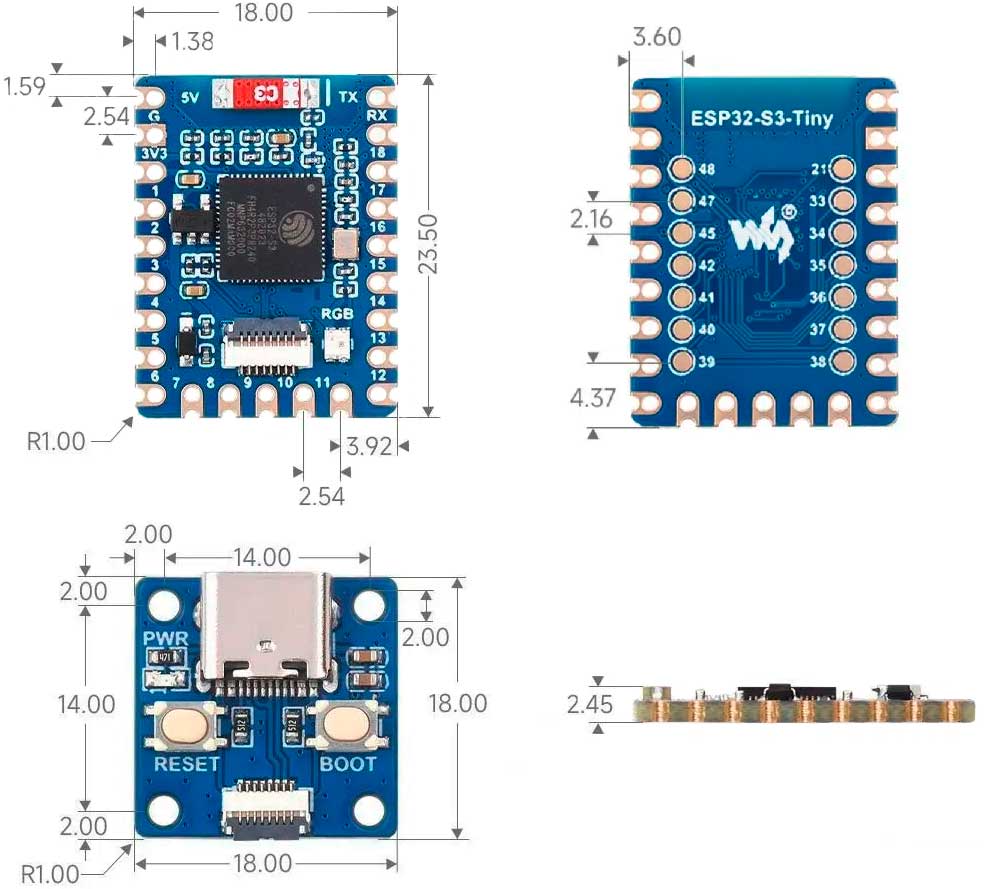

Физические размеры, мм

Документация

> Спецификация контроллера ESP32-S3-PICO-1-N8Rx
> Электрическая принципиальная схема основной платы ESP32-S3-Tiny
> Электрическая принципиальная схема платы-адаптера Tiny-Adapter-A
