Модуль ESP32-S3-Tiny-N8R8 Waveshare
Код товара: CTTL17473
Есть в наличии| 1070 c |
| 1070 c |
 |
|
|
ESP32-S3-Tiny-N8R8 DevBoard Waveshare — ультракомпактный модуль для AIoT-разработки
ESP32-S3-Tiny-N8R8 DevBoard от Waveshare — это сверхкомпактная плата разработчика, созданная для быстрого прототипирования и серийного производства AIoT-устройств на базе нового контроллера ESP32-S3 от Espressif. Упрощённая конструкция без элементов физического интерфейса конфигурирования и USB-коммуникации с чипом ESP32-S3 позволила минимизировать габариты, существенно уменьшить толщину и объём платы, а также повысить гибкость интеграции энергоэффективного высокопроизводительного контроллера ESP32 в готовые изделия. Встраиваемый дизайн ESP32-S3-Tiny упрощает монтаж и настройку: внешнее оборудование подключается к чипу ESP32 через коннектор гибкого ленточного кабеля, что открывает широкие возможности для реализации различных сценариев коммуникации и управления.
Аппаратная платформа и память
Модуль разработчика ESP32-S3-Tiny построен на версии чипа ESP32-S3-PICO-1, объединяющей 32-разрядный двухъядерный процессор Xtensa LX7 с тактовой частотой до 240 МГц, низкопотребляемый сопроцессор и беспроводную связь 2.4 ГГц Wi-Fi 4 / Bluetooth 5 (BLE). В составе ESP32-S3N8R8 доступны блоки интегрированной памяти: 512 КБ SRAM, 384 КБ ROM, 8 МБ FLASH и 8 МБ PSRAM. Плата ESP32-S3-Tiny выполнена в кастеллированном SMD-формате с 34 выводами общего назначения и односторонним расположением электронных компонентов — это обеспечивает быструю установку поверх другой платы. Чип ESP32-S3 поддерживает разработку программной части в фирменном фреймворке ESP-IDF SDK и полностью совместим с популярными сторонними средами: Arduino IDE, PlatformIO, Thonny IDE и другими.
Характеристики
Комплектация
Упаковка

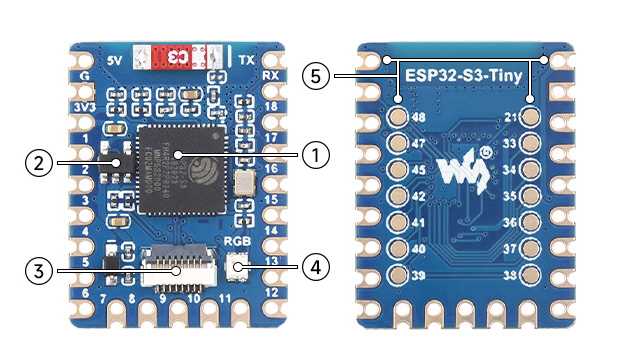

Компоненты и интерфейсы платы
- ESP32-S3N8R8 — встроенный двухъядерный процессор с тактовой частотой до 240 МГц
- ME6217C33M5G — LDO-регулятор с низким падением напряжения, ток (макс.) 800 мА
- Коннектор FFC/FPC 8x0.5 мм
- RGB-светодиод WS2812
- Выводы общего назначения GPIO
Функциональное назначение выводов ESP32-S3

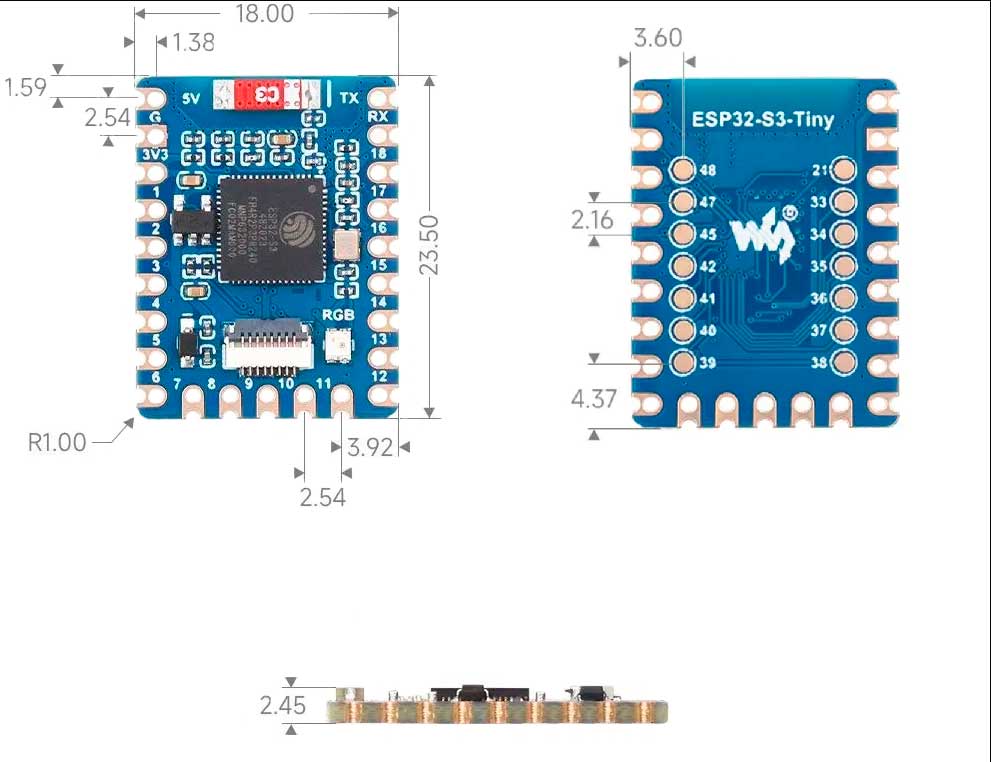

Физические размеры, мм
Документация
> Спецификация контроллера ESP32-S3-PICO-1-N8Rx
> Электрическая принципиальная схема модуля ESP32-S3-Tiny
------------------
