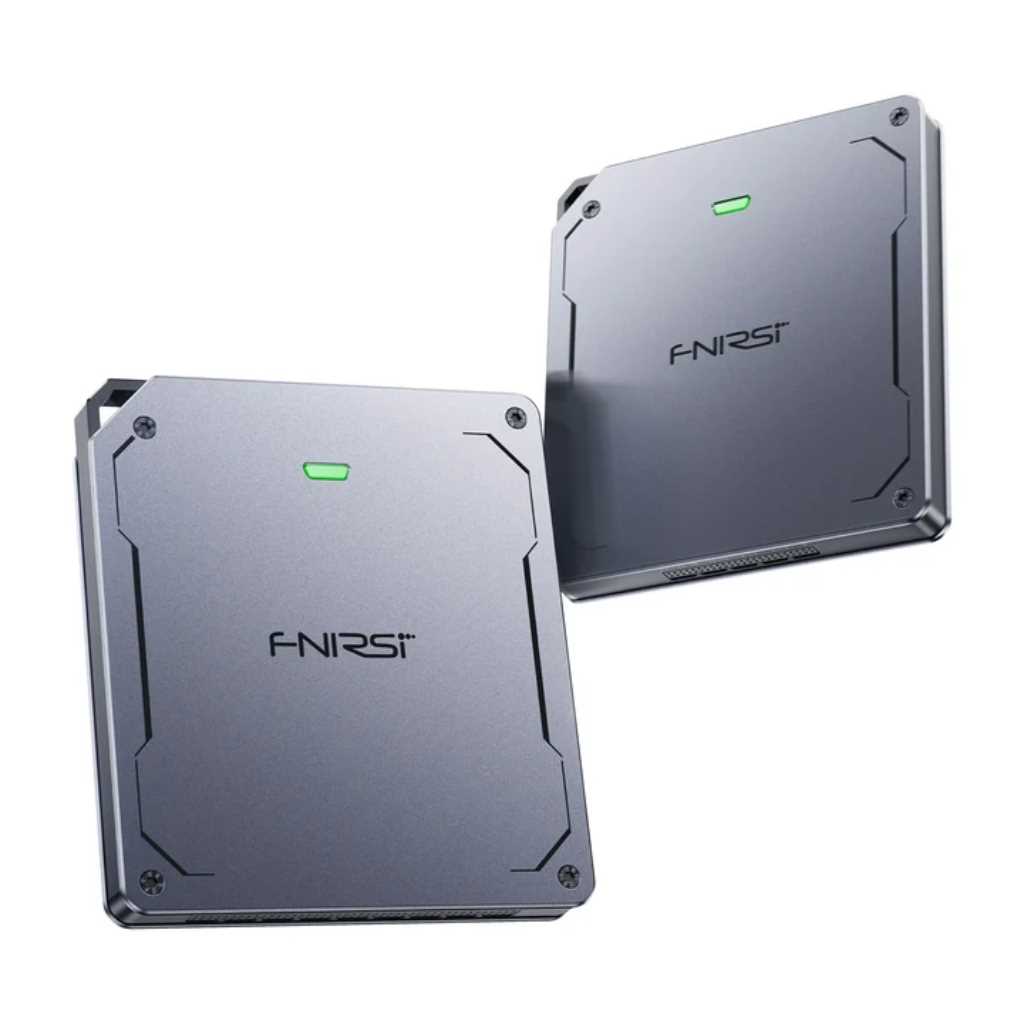

FNIRSI DLA-16 Plus — USB-анализатор цифровых сигналов

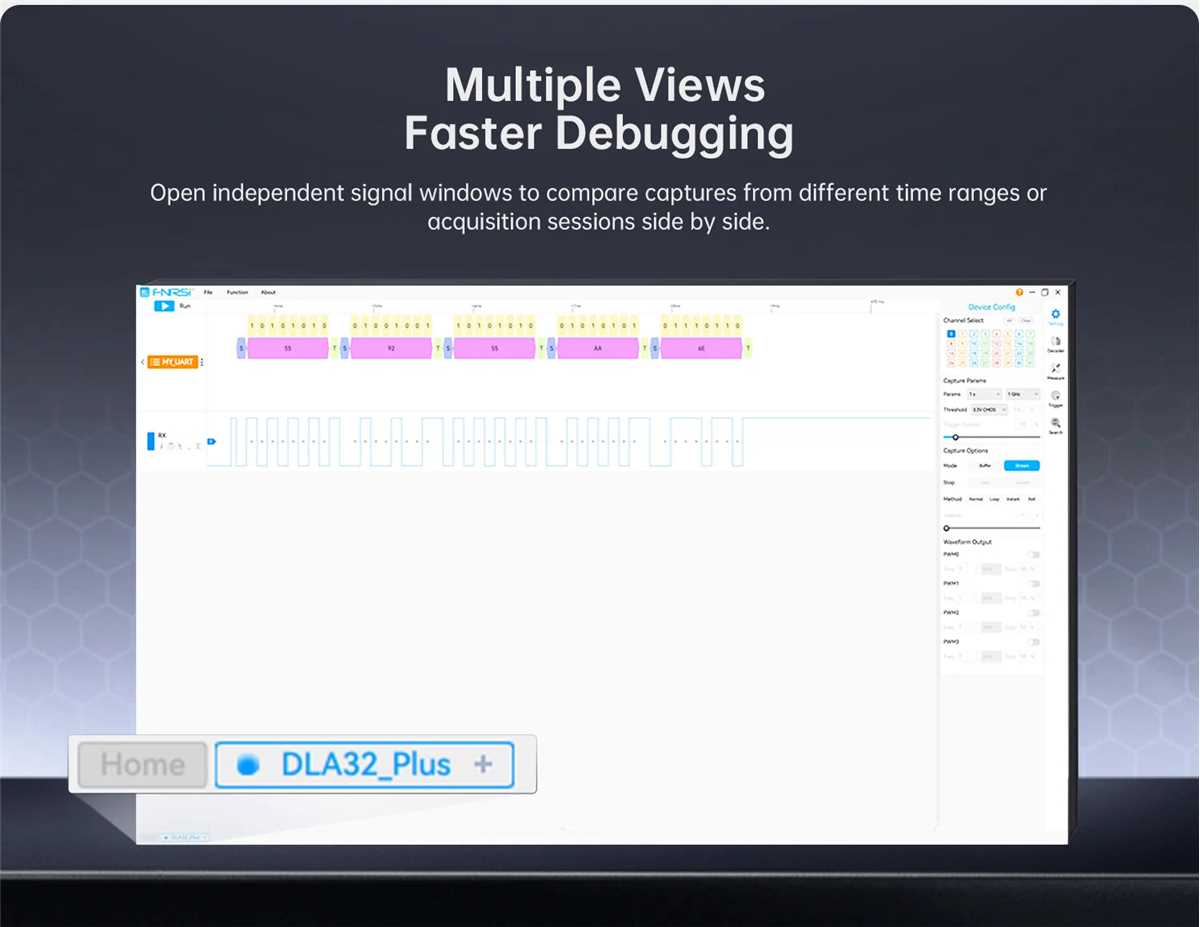

FNIRSI DLA-16 Plus — это профессиональный логический анализатор для захвата, отображения и разбора цифровых сигналов. Устройство подключается к компьютеру через USB Type-C и поддерживает 16 входных каналов с частотой дискретизации до 1 ГГц. Анализатор востребован при разработке и отладке микроконтроллеров, ПЛИС и встраиваемых систем, при проверке цифровых схем и анализе протоколов обмена данными. Просмотр сигналов и декодирование выполняются в программном обеспечении на ПК.

Интерфейс USB 3.0 обеспечивает скорость передачи до 5 Гбит/с — данные поступают на компьютер значительно быстрее, чем по USB 2.0, поэтому запись больших объёмов проходит без задержек.

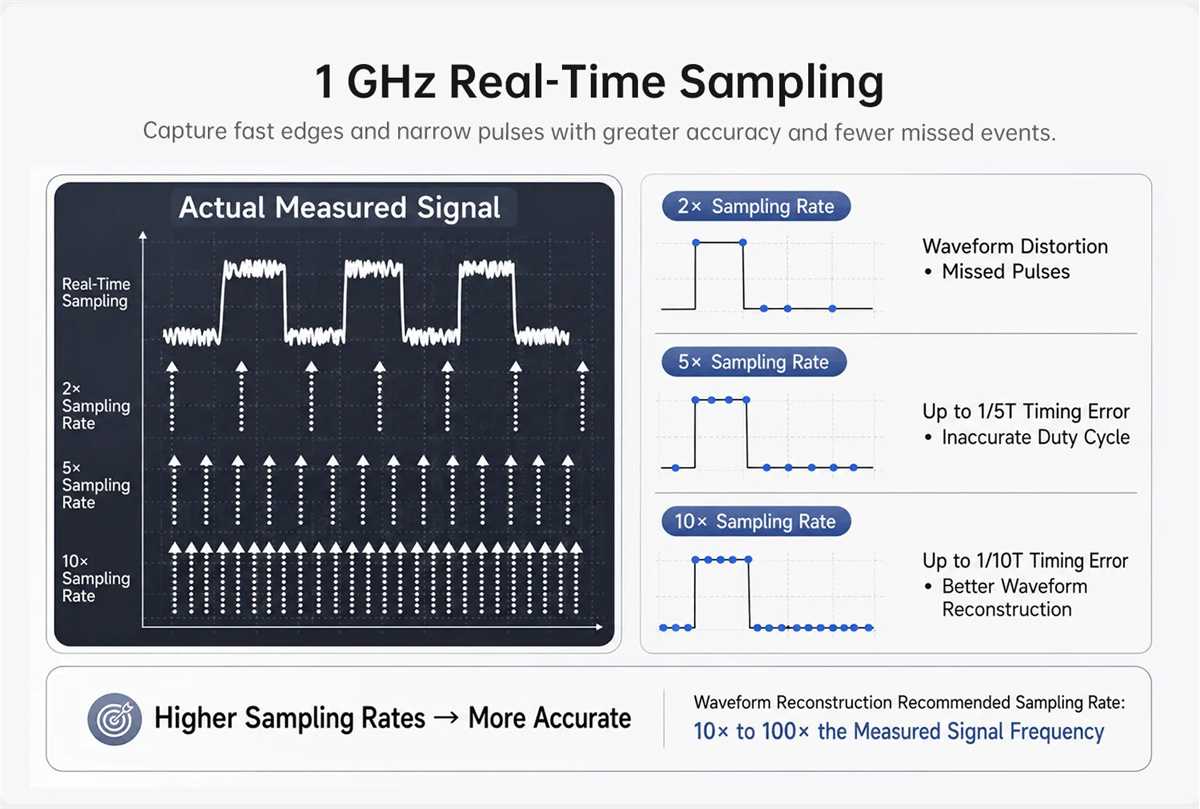

Частота дискретизации до 1 ГГц позволяет фиксировать быстрые фронты и короткие импульсы: минимальная обнаруживаемая длительность импульса составляет всего 2 нс.

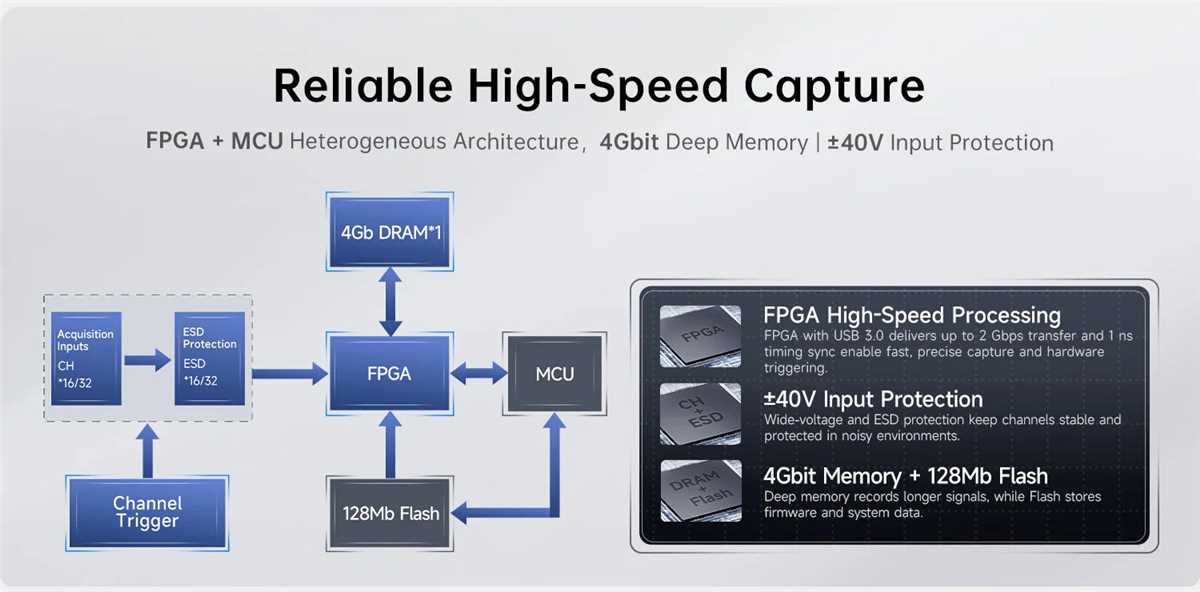

Аппаратная память объёмом 4 Гб обеспечивает глубокую буферизацию при захвате сигнала на полной скорости.

Режимы работы

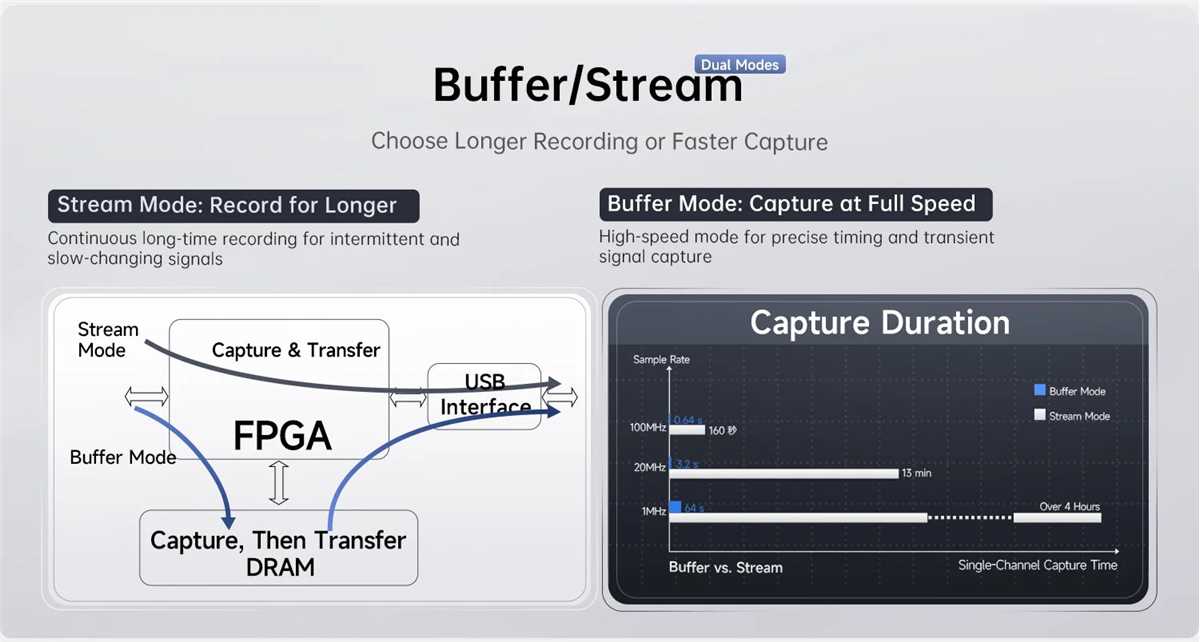

Анализатор поддерживает три режима: Buffer, Stream и Roll. В режиме Buffer данные захватываются на полной скорости для точной синхронизации, режим Stream подходит для длительной непрерывной записи медленно меняющихся сигналов, а режим Roll используется для наблюдения за очень медленными сигналами.

Декодирование протоколов

Поддерживается более 120 протоколов обмена данными, а также возможность описать собственный протокол под конкретную задачу.

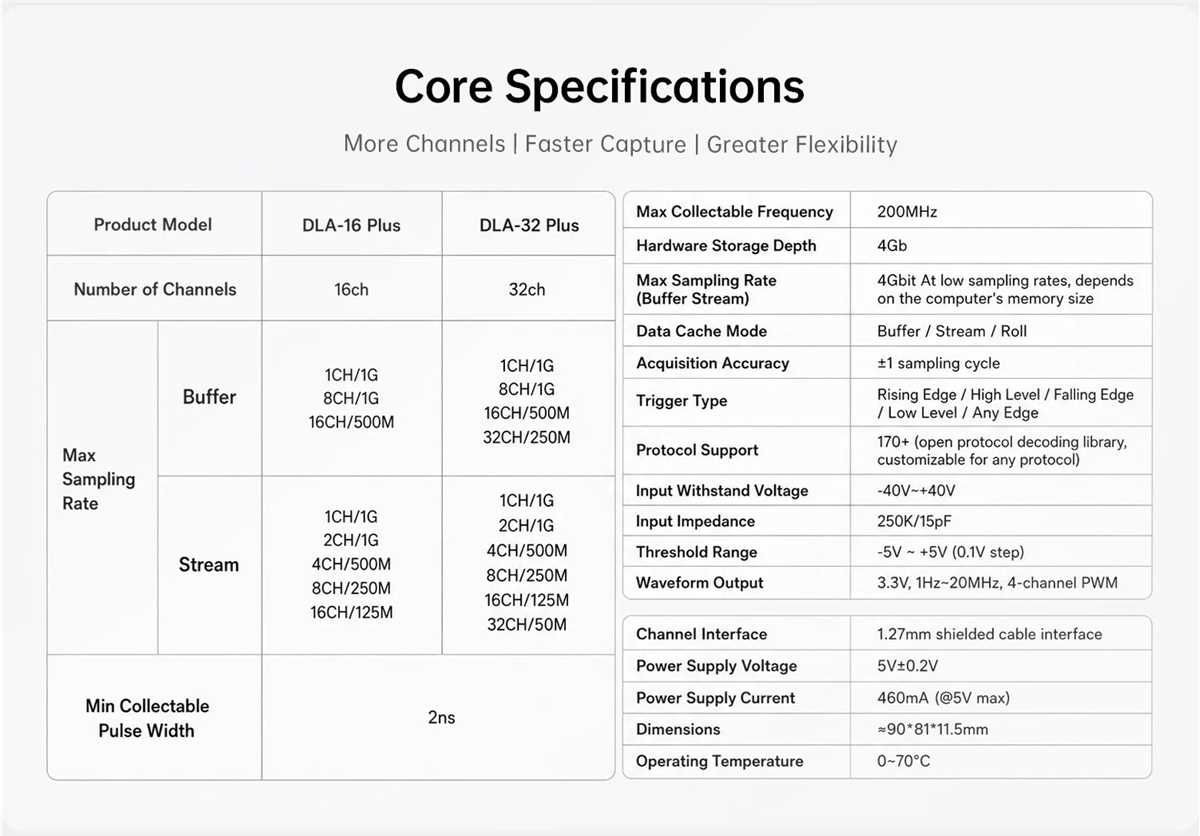

Характеристики

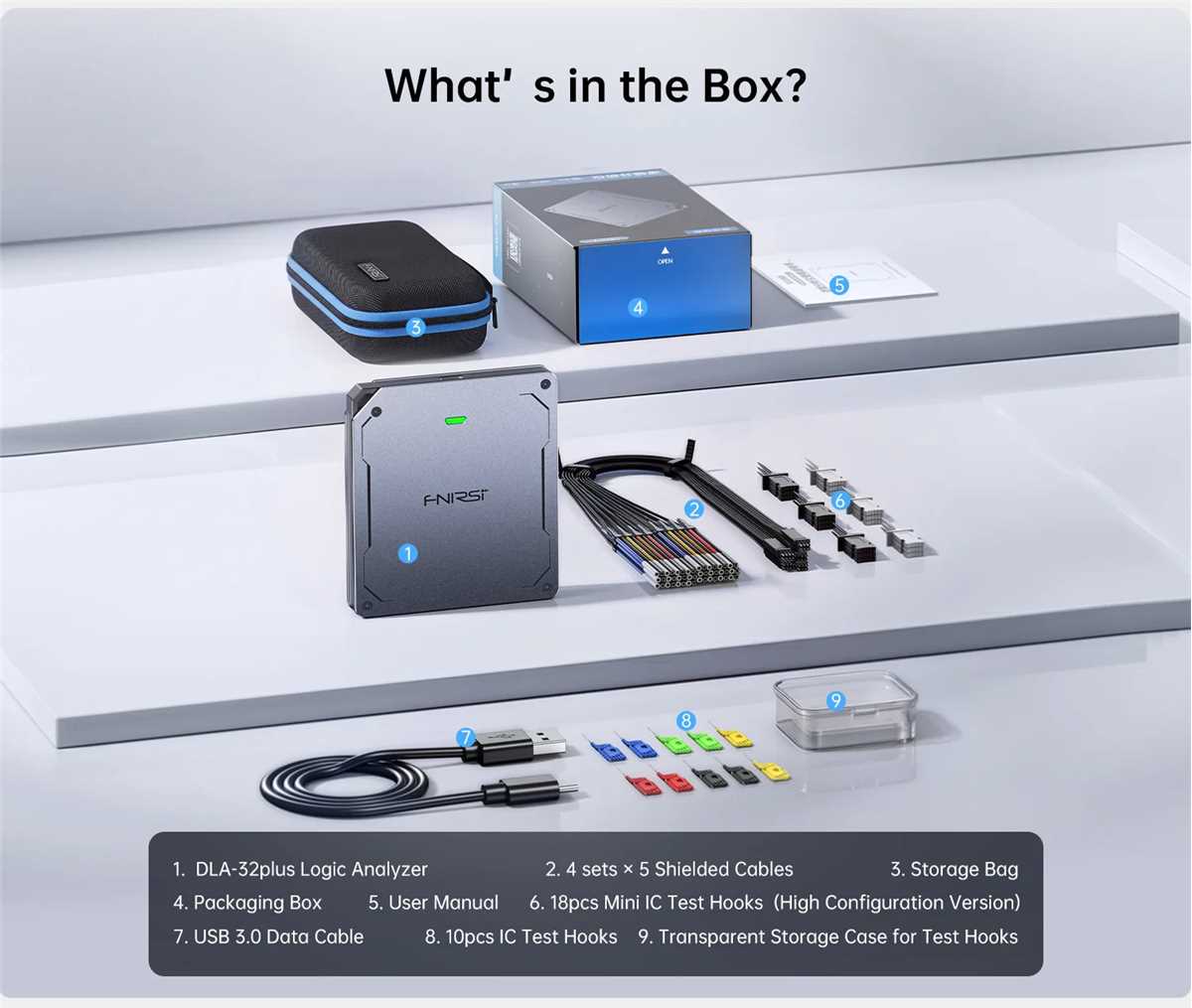

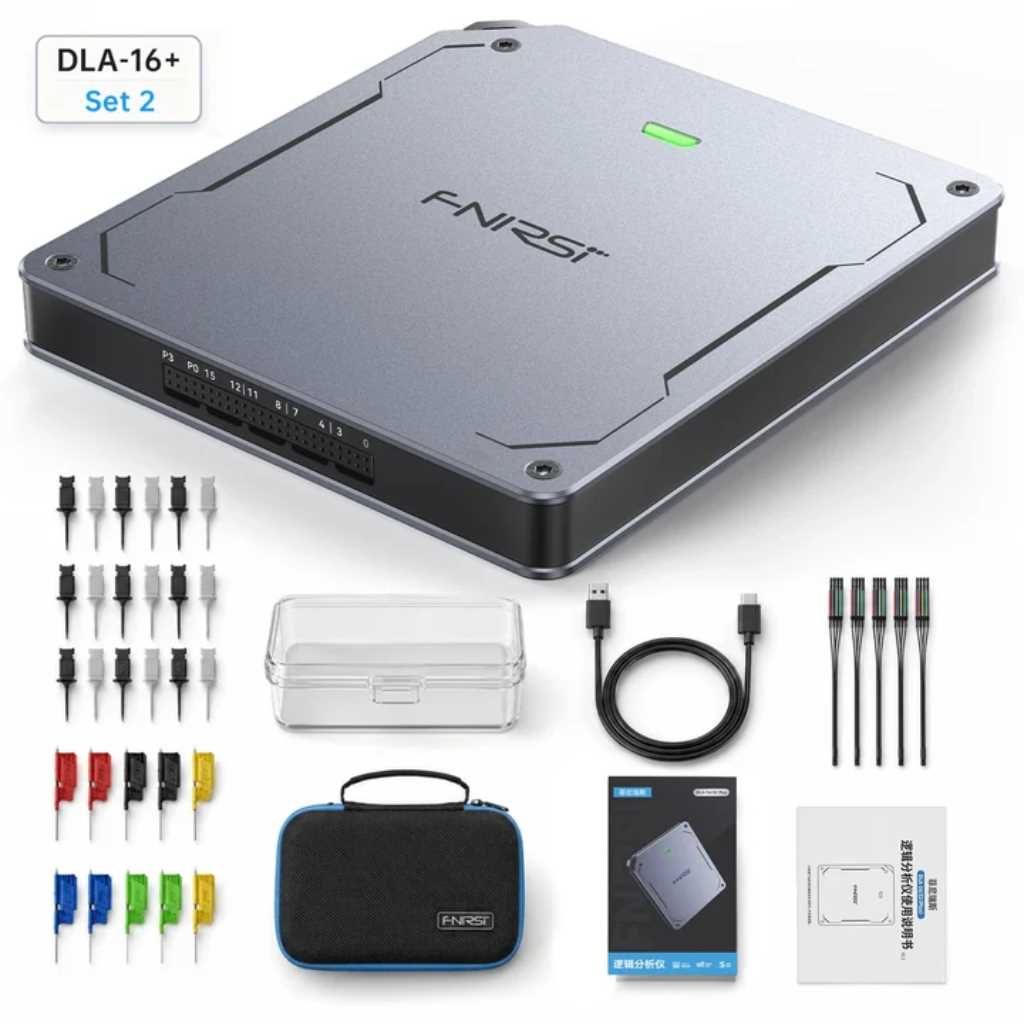

Комплектация
