Детектор лжи. Набор NK314

Одной из реакций организма человека на перемену эмоционального состояния является изменение проводимости кожи. При помощи детектора лжи возможен контроль сопротивления поверхности тела человека, например, на руке. Питание устройства: 9 В.

Технические характеристики.

Напряжение питания: 9 В.

Ток потребления: 10 мА.

Коэффициент усиления: > 10⁵.

Размеры печатной платы: 55х19 мм.

Описание устройства.

Детектор выполнен по схеме усилителя на составном транзисторе (Т1,Т2 и Т3) с высоким коэффициентом усиления. Уменьшение сопротивления в коллекторной цепи транзистора Т3 фиксируется увеличением коллекторного тока транзистора Т1 (загорается светодиод LED). Чем меньше сопротивление поверхности кожи человека, тем ярче горит светодиод. Напряжение 9 В - безопасно для здоровья человека.

Порядок сборки.

Вскройте упаковку, проверьте комплектность набора согласно перечню элементов.

Отформуйте выводы элементов и установите их на печатной плате согласно монтажной схеме.

К контактам «+», «-» подключите источник питания (в качестве источника питания используйте батарею 9 В).

С помощью медных монтажных проводов к контактам «К-К» подключите датчики, изготовленные, например, из двух металлических монет.

ПРИМЕЧАНИЕ: Длина монтажных проводов не должна превышать 2 м.

Порядок работы с устройством.

Закрепите датчики на ладонь испытуемого, например, медицинским пластырем на расстояние не более 5 см друг от друга. Включите питание детектора. Установите движок подстроечного резистора Р таким образом, чтобы светодиод LED светился. Вращая движок резистора Р, зафиксируйте его в момент выключения светодиода. Теперь, задавая вопросы испытуемому, следите за состоянием светодиода. Если он загорится, это значит, что человек волнуется и, не исключено, что на некоторые вопросы он говорит неправду.

Правильно собранное устройство в дополнительной настройке не нуждается.

Рекомендуется использовать корпус BOX-Z55K и держатель батарейки.

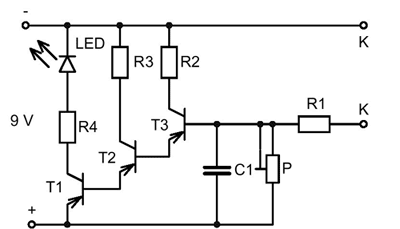

Принципиальная схема набора
