Общий вид набора

Предлагаемый набор позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов.

Устройство обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.

Назначение.

УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе музыкального аудиокомплекса.

Технические характеристики.

Напряжение питания: 10 - 50 В.

Пиковое значение выходного тока: 5 А.

Ток в режиме покоя: 30 - 55 мА.

Долговременная выходная мощность при коэффициенте гармоник = 0,5 % и

Uп = 36 В, Rн = 4 Ом: 28 Вт,

Uп = 36 В, Rн = 8 Ом: 18 Вт,

Uп = 44 В, Rн = 8 Ом: 25 Вт.

Долговременная выходная мощность при коэффициенте гармоник = 10 % и

Uп = 36 В, Rн = 4 Ом: 35 Вт,

Uп = 36 В, Rн = 8 Ом: 22 Вт,

Uп = 44 В, Rн = 8 Ом: 32 Вт.

Суммарное значение коэффициента нелинейных искажений при

Uп = 36 В, Rн = 4 Ом, F = 1 кГц, Pвых = 0,1 - 24 Вт: 0,03 %.

Суммарное значение коэффициента нелинейных искажений при

Uп = 44 В, Rн = 8 Ом, F = 1 кГц, Pвых = 0,1 - 20 Вт: 0,02 %.

Коэффициент усиления по напряжению Au: 30 дБ.

Входное сопротивление: 22 кОм.

Диапазон воспроизводимых частот: 20 - 25000 Гц.

Размеры печатной платы: 53x33 мм.

Описание работы.

УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2050. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения мощного высококачественного выходного музыкального сигнала. Выходная музыкальная мощность этой микросхемы составляет 50 Вт (согласно стандарту IEC 268.3).

Конструкция.

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотeкстолита с размерами 53х33 мм. Конструкция предусматривает установку платы в корпус, для этого по краям платы имеются монтажные отверстия под винты диаметром 2,5 мм.

Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы.

Микросхему усилителя необходимо установить на теплоотвод (в набор не входит) площадью не менее 600 см². В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для пoвышения надежности работы ИМС.

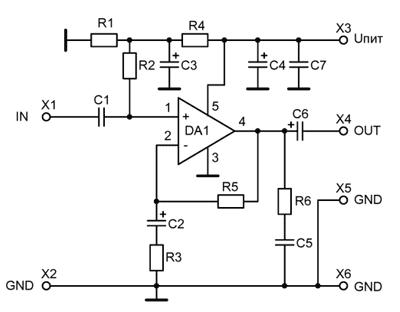

Принципиальная схема набора
