Детектор валюты. Набор NS311

Общий вид набора

В настоящее время одной из самых распространенных валют является американский доллар. Этим пользуются разного рода фальшивомонетчики, изготавливающие поддельную валюту на довольно высоком уровне. Поэтому иногда очень трудно отличить настоящую купюру от фальшивой.

Одной из степеней защиты американского доллара является использование специальных магнитных чернил, подделать которые невозможно. Наличие таких чернил на купюре позволяет определять детектор валюты. Достаточно провести по купюре магнитной головкой детектора и по мерцанию светодиода можно судить о подлинности денег. Отсутствие мерцания укажет на то, что купюра поддельная.

Технические характеристики:

Напряжение питания 9 В

Ток потребления 10 мА

Размеры печатной платы 42х32 мм

Описание и принцип работы

Детектор состоит из двухкаскадного усилителя на основе микросхемы TL082 (сдвоенный операционный усилитель А1 и А2), и одного транзистора Q1 BC547. Ко входу первого каскада усилителя (выводы 2, 3 микросхемы U1), выполняющего роль предварительного усилителя с повышенной чувствительностью, подключена магнитная головка. При движении магнитной головки по поверхности купюры, в ней возникает слабый электромагнитный импульс, предварительное усиление которого и осуществляется А1. Усиленный сигнал с выхода А1 (вывод 1 U1) поступает на вход второго усилительного каскада А2 (выводы 5,6 U1), который усиливает сигнал до уровня, необходимого для открытия транзистора Q1. Транзистор Q1 работает в ключевом режиме и управляет включением светодиода D1.

Как правило, фальшивая купюра не содержит магнитных материалов. При ее тестировании в электромагнитной головке не будет формироваться электрический импульс, следовательно, транзистор Q1 останется в закрытом состоянии и светодиод D1 выключен.

Подстроечный резистор Р1 служит для регулировки чувствительности детектора, позволяет исключить ложные срабатывания и адаптировать устройство под разные типы магнитных головок.

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на печатной плате согласно монтажной схеме (см. маркировку на печатной плате).

ВНИМАНИЕ! Все элементы устанавливаются на плату вертикально. Точками обозначены катоды диодов D2, D3,

- просверлите на плате два отверстия диаметром 2 мм для крепления магнитной головки (контуры отверстий обозначены на плате со стороны печатных проводников);

- закрепите магнитную головку винтами М 1,5;

- подпаяйте магнитную головку, кнопку включения питания и разъем батареи;

- подайте питание 9 В;

- нажмите кнопку SW1 и проведите магнитной головкой по купюре американского доллара, при этом светодиод D1 должен мерцать (подстроечным резистором Р1 установите необходимую чувствительность).

Рекомендации по совместному использованию электронных наборов

Вы можете выбрать батарейку или стабилизированный источник питания, корпус для детектора валют.

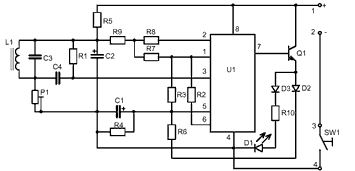

Принципиальная схема набора
