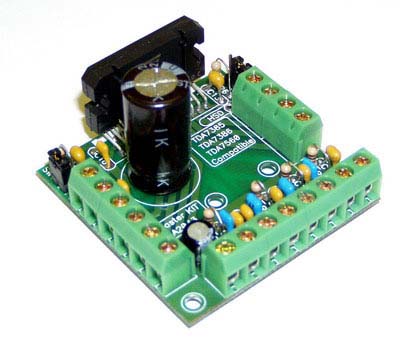

| Общий вид набора |
 |
Предлагаемый блок представляет простой и надежный усилитель НЧ, обладающий малыми габаритами и широким диапазоном питающих напряжений.
Области применения данного УНЧ крайне разнообразны. УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе Вашего музыкального комплекса. Однако, основное его назначение – это установка в Вашей автомагнитоле, вместо старого
усилителя НЧ, для повышения ее выходной мощности.
Технические характеристики.
Напряжение питания: 6…18 В.
Пиковое значение выходного тока: 4,5…5,5 А.
Ток в режиме mute/stand-by: 100 мкА.
Диапазон воспроизводимых частот: 20…75000 Гц.
Коэффициент нелинейных искажений: 1 %(max 10 %).
Сопротивление нагрузки: >2 Ом (номинальное 4 Ом).
Выходная мощность: 4х40 Вт(TDA7386).
Входное сопротивление: 100 кОм.
Коэффициент усиления Au: 26.
Размеры печатной платы: 45x40 мм.
Описание работы модуля.
УНЧ выполнен на интегральной микросхеме TDA7386, содержащей четыре идентичных УНЧ по 40 Вт.
Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус (для этого зарезервированы монтажные отверстия по краям платы под винты 2,5 мм).
Конструкция предусматривает подключение усилителя как к стереофоническому источнику, с последующим раздвоением каждого канала, так и к квадрофоническому источнику.
Квадрофонический источник необходимо подключать к входам IN1, IN2, IN3, IN4, а стереофонический к IN5, IN6.
Предусмотрены логические входы управляющих сигналов MUTE и ST-BY (рекомендуется использовать при установке усилителя в автомагнитоле).
Габариты устройства специально рассчитаны для использования его совместно с компьютерным радиатором от процессоров семейства Pentium. В качестве радиатора можно использовать также металлический корпус или шасси устройства, в которое производится установка УНЧ.
Порядок сборки.
1. Проверьте комплектность набора согласно спецификации.
2. Отформуйте выводы конденсаторов, и резисторов.
3. Установите все детали в следующей последовательности: сначала микросхему, а потом все остальные элементы.
4. При необходимости подключения усилителя к стереофоническому источнику контакты IN1/IN2 и IN3/IN4 необходимо замкнуть между собой перемычками по 5 мм. В качестве материала для перемычек можно использовать обрезки выводов резисторов или конденсаторов.
5. Промойте плату от остатков флюса этиловым или изопропиловым спиртом.
Правильно собранный УНЧ не требует настройки.
Однако перед его использованием необходимо проделать несколько операций.
1. Проверьте правильность монтажа. Внимание! Особенно внимательно проверьте правильность установки микросхемы.
2. Проверьте правильность подключения источника сигнала, нагрузки и управляющих сигналов.
------------------
