NK001 - Набор NK001: Преобразователь напряжения 12В в 6В/9В/2А. (СНЯТО С ПРОДАЖИ)


Код товара: NK001     Дата внесения в каталог: 27/12/2004

Набор NK001: Преобразователь напряжения 12В в 6В/9В/2А. (СНЯТО С ПРОДАЖИ)

Изготовитель: Мастер КИТ

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: NK001
Набор NK001: Преобразователь напряжения 12В в 6В/9В/2А. (СНЯТО С ПРОДАЖИ)

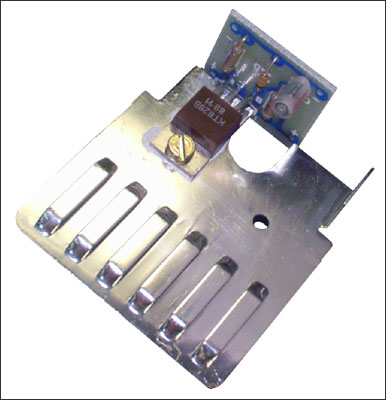

Общий вид набора
NK001 - Стабилизированный источник питания 6...7,5B, 9 В

Часто возникает необходимость подключить радиоприемник, магнитофон, CD или другую бытовую аппаратуру, работающую при напряжении питания 6 В или 9 В, к бортовой сети автомобиля, катера и т.д.

Вам поможет источник питания с максимальным током 2 А. Набор укомплектован радиатором. Размеры печатной платы: 25х19 мм. Используется транзистор КТ829 (BDX53).




Порядок сборки:

- вскройте упаковку, проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы пассивных элементов (резисторы и конденсатор), для того чтобы они легко входили в соответствующие места на плате и поочередно их впаяйте;

- установите на плату стабилитрон;

Примечание: для получения на выходе преобразователя напряжения 6…7,5 В - установить на плату стабилитрон на 8,2 В; при выходном напряжении 9 В – установить стабилитрон на 11 В(стабилитроны входят в комплект).

- в соответствии с монтажной схемой на печатной плате впаяйте транзистор в плату, предварительно установив его на радиатор;

- проверьте правильность монтажа;

- включите питание.

Примечание:рекомендуется на входе преобразователя установить предохранитель 3 А (в комплект не входит).




Правильно собранное устройство в настройке не нуждается.




Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать корпус для преобразователя напряжения.




Принципиальная схема набора
NK001 - Стабилизированный источник питания 6...7,5B, 9 В
