EK-SHD0028UB - Двухразрядный светодиодный семисегментный дисплей EK-SHD0028UB со сдвиговым регистром, голубой ультра-яркий
Код товара: EK-SHD0028UB     Дата внесения в каталог: 22/07/2013

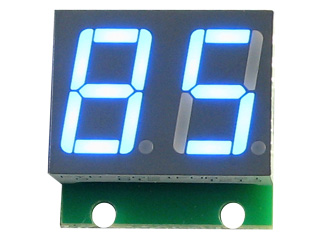

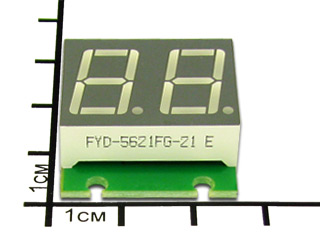

Двухразрядный светодиодный семисегментный дисплей EK-SHD0028UB со сдвиговым регистром, голубой ультра-яркий

Свой заказ Вы можете также оформить и по телефону: +7 495 543 47 96. При заказе называйте код товара: EK-SHD0028UB
Двухразрядный светодиодный семисегментный дисплей EK-SHD0028UB со сдвиговым регистром, голубой ультра-яркий


SHD0028UB - Двухразрядный светодиодный семисегментный дисплей со сдвиговым регистром, голубой ультра-яркий
SHD0028UB - Двухразрядный светодиодный семисегментный дисплей со сдвиговым регистром, голубой ультра-яркий
SHD0028UB - Двухразрядный светодиодный семисегментный дисплей со сдвиговым регистром, голубой ультра-яркий

Двухразрядный светодиодный  индикатор с простой последовательной шиной избавит от недостатков динамической индикации.

Преимущества:
1. Отсутствует мерцание.
2. Имеет статичную индикацию, что полезно в цепях критичных к цифровым шумам, там, где динамическая индикация не может быть использована по причине сильных помех.
3. В отличие от динамической индикации значительно меньше отвлекает управляющий процессор. В то время когда что либо отображается на дисплее, процессор может находится в спячке и просыпаться только на время обновления информации на дисплее.

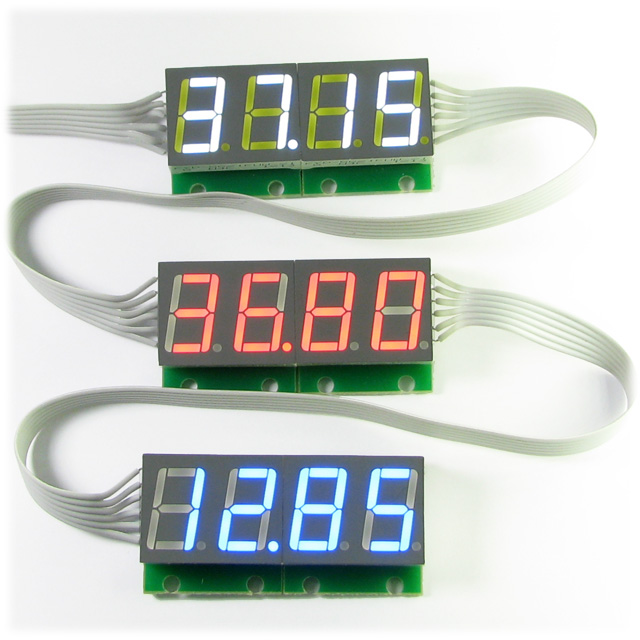

4. Возможно последовательное наращивание практически неограниченного количества дисплеев, в т.ч. разных цветов. Конструкция модуля позволяет пайкой торцевых контактов наращивать дисплеи в стык без зазора в лицевой части индикатора.
5. Требует 4 сигнальных ноги процессора (в простом случае достаточно 3х ног), при почти не ограниченной возможности наращивания разрядности.
6. Простая и быстродействующая цифровая шина.

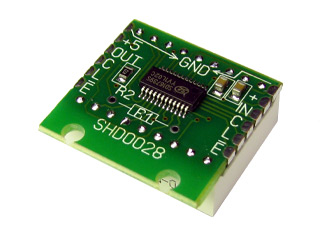

Контроллер дисплея представляет собой 16-разрядный сдвиговый регистр с возможностью программирования резистором "R-EXT" выходного тока. При последовательном включении нескольких дисплеев просто увеличиватся разрядность этого регистра 32, 48 и т.д. Резистором R-EXT, устанавливается ток сегментов. Резистор предустановлен на плате дисплея, R2=4.7Ком, что равно току сегмента 4mA. В модуле предусмотрены контакты для установки дополнительного внешнего резистора R-EXT в позицию R1, если требуется увеличить выходной ток сегмента. Предустановленый резистор R1 и внешний R2 включены в параллель. При необходимости R2 может быть удален и использован только внешний R1. Ток сегмента рассчитывается по формуле IOUT=(1,185/REXT)*15.2 Кроме этого возможна программная регулировка яркости дисплея - скважностью сигнала ENABLE.

Питание модуля от 3.3 до 5V следует учитывать, что напряжение питания модуля не должно быть ниже напряжения питания контроллера. В дисплее использован контроллер SD16739STR, все электрические и временные параметры см. в документации к контроллеру SD16739STR.

Технические характеристики

Параметр Значение
Напряжение питания 4..5 В
Максимальное напряжение питания 6 В
Допустимый ток сегмента 0..30 мА
Максимальная тактовая частота до 30 МГц
Рабочая температура -40°C..+85°C
Цвет свечения Голубой, ультра-яркий
Высота символа 14,2 мм
Вес модуля 7 г
Размеры модуля 25 х 24 х 11 мм

Описание выводов и сигналов

Маркировка на модуле Наименование сигнала Вход / Выход Назначение контакта
+5 + 3,3..5В - + Питание модуля 3,3..5 В
+ + 3,3..5В - + Питание модуля 3,3..5 В
GND GND - Общий
IN SERIAL-IN ВХОД Вход последовательных данных
C CLOCK ВХОД Тактовые импульсы
L LATCH ВХОД Импульс записи в выходной регистр
E ENABLE ВХОД Разрешающий сигнал включения светодиодов
OUT SERIAL-OUT ВЫХОД Выходные данные с последнего разряда регистра
R1 R-EXT ВХОД Внешний резистор установки максимального тока сегментов

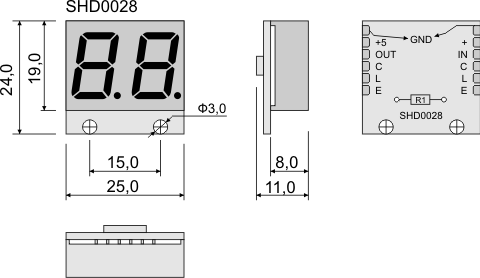

Габаритный чертеж

Габаритные размеры SHD0028

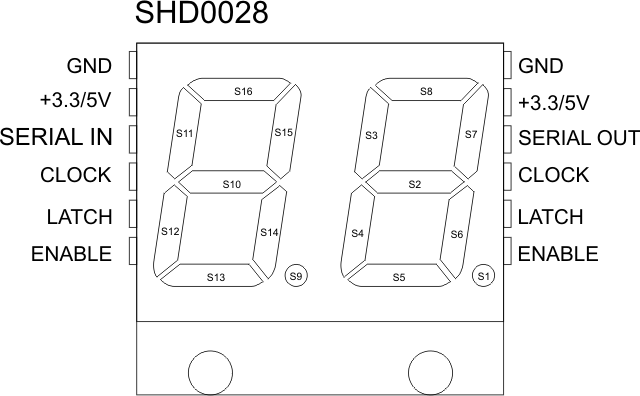

Нумерация сегментов

Нумерация сегментов SHD0028

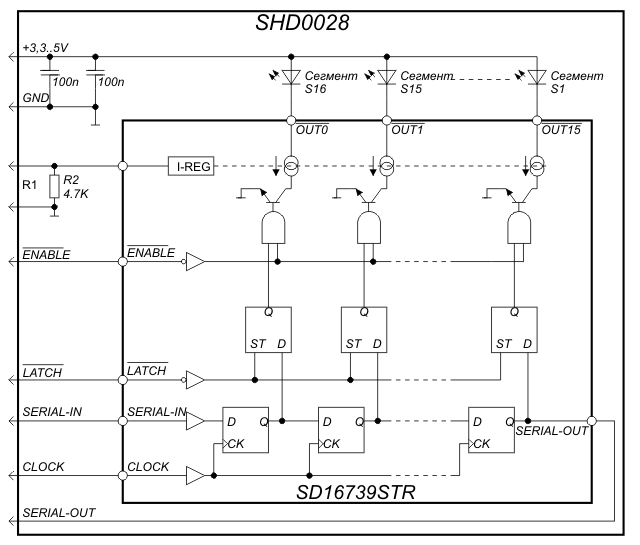

Схема модуля

Схема модуля SHD0028

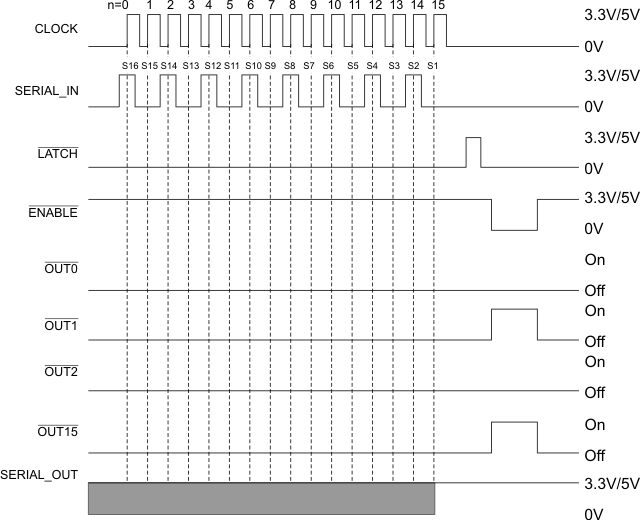

Временная диаграмма

Time sequence SHD0028
