Сетевой фильтр. Набор NK045

Общий вид набора

Электронный сетевой фильтр эффективно защитит бытовые приборы мощностью до 750 Вт от проникновения помех и наводок по сети питания переменным напряжением 220 В. Размеры печатной платы: 55х55 мм.

Сетевой фильтр предназначен для защиты от высоковольтных импульсных помех и высокочастотных наводок по электрической сети ~220 В бытовой радиоэлектронной аппаратуры. Фильтр также предотвратит проникновение импульсных помех в электрическую сеть, что позволит уменьшить наводки на входные цепи аппаратуры, например, телевизионные и радио антенны и кабели.

Максимальная мощность нагрузки сетевого фильтра: 750 Вт.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;

- в соответствии с монтажной схемой установите разрядник и варисторы;

- проверьте правильность монтажа;

- следуя схеме, соедините фильтр с сетью переменного тока ~220 В и нагрузкой.

Правильно собранное устройство в настройке не нуждается.

Внимание! Устройство находится под высоким напряжением, опасным для жизни.

Соблюдайте правила электробезопасности при работе и эксплуатации устройства.

Рекомендации по совместному использованию электронных наборов

В нашем каталоге Вы можете выбрать корпус (рекомендуемый BOX-G010), а также много других интересных и полезных Вам устройств.

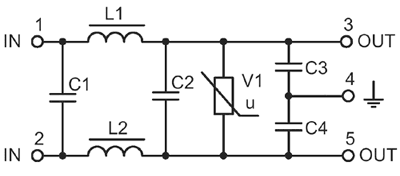

Принципиальная схема набора
