Стереофонический темброблок. Набор NK022 (СНЯТО С ПРОДАЖИ)

Общий вид набора

Темброблок предназначен для применения совместно со стереофоническими усилителями мощности низкой частоты.

Темброблок позволяет корректировать амплитудно-частотную характеристику в соответствии с индивидуальными желаниями и особенностями акустических систем и помещения. Темброблок имеет раздельные регулировки тембра высоких и низких частот, а также регуляторы громкости каждого канала. Напряжение питания устройства 9…18 В. Используется транзистор BC238C.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;

- отформуйте выводы компонентов и установите их на печатной плате;

Внимание! Не допускается попадание флюса на внутренние контакты переменных резисторов.

- проверьте правильность монтажа;

- подключите темброблок к источнику питания и усилителю мощности;

- включите питание.

Правильно собранное устройство не нуждается в настройке.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать стабилизированный источник питания, усилитель мощности.

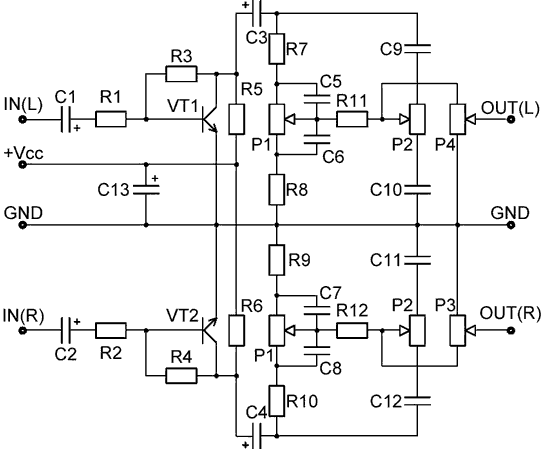

Принципиальная схема набора
