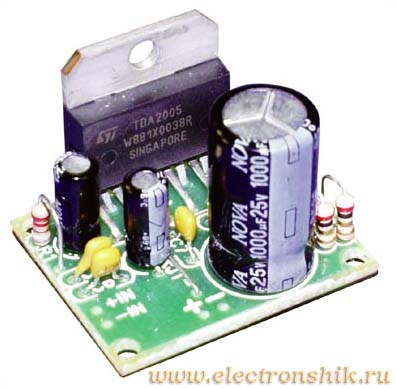

Общий вид набора |
 |
Высококачественный одноканальный усилитель с хорошими эксплуатационными характеристиками, надежный и простой в сборке, имеет широкую область применения: в домашних условиях и в автомобиле.
Применение в качестве усилительного элемента интегральной микросхемы TDA2005 позволило реализовать следующие функции:
- защита от КЗ нагрузки;
- защита от перегрева;
- защита от бросков напряжения питания в диапазоне до 40 В;
- усилитель имеет широкий диапазон питающих напряжений от 6 до 18 В.
Технические характеристики:
Напряжение питания: 6…18 В.
Максимальная выходная мощность: 22 Вт.
Пиковое значение выходного тока: 3 А.
Ток в режиме покоя: 75 мА.
оэффициент нелинейных искажений: 1%.
Входная чувствительность: 300 мВ.
Коэффициент усиления: 50 дБ.
Сопротивление нагрузки: более 2 Ом (номинальное 3,2 Ом).
Диапазон рабочих частот: 40…20000 Гц.
Размеры печатной платы: 34х28 мм.
Порядок сборки:
- проверьте комплектность набора согласно перечню элементов;
- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;
- обратите внимание на правильность установки микросхем IC (примечание: для обеспечения теплового режима микросхемы IC, ее необходимо установить на радиатор, площадью не менее 200 см2);
- подключите к усилителю динамическую головку, номинальной мощности не менее 20 Вт и переменный резистор (регулятор громкости) сопротивлением 10 кОм в соответствии с принципиальной схемой (примечание: не рекомендуется включать усилитель без нагрузки);
- проверьте правильность монтажа;
- подключите усилитель к источнику звукового сигнала;
- подключите устройство к источнику питания, соблюдая полярность, в соответствии с принципиальной электрической схемой, источник питания усилителя должен иметь выходной фильтрующий конденсатор емкостью не менее 4700 мкФ/25 В;
- включите питание.
Правильно собранное устройство в настройке не нуждается.
Рекомендации по совместному использованию электронных наборов.
Вы можете выбрать стабилизированный источник питания, предварительный усилитель, регулятор
тембра и громкости, корпус, радиатор И-110-М2, трансформатор ТПК50-220/15,
индикатор уровня сигнала для усилителя мощности.
Принципиальная схема набора |
|
|
