Имитатор звука паровоза. Набор NK058

Общий вид набора

Устройство поможет воссоздать атмосферу радостного ожидания прибытия поезда на маленькую станцию провинциального городка, погружая Вас во времена паровых машин. Вы услышите звуки движущегося паровоза, шипение вырывающегося из паровозного котла пара, станционного колокола и паровозного гудка. Воспроизведение звуков настолько реалистично, что их с успехом можно использовать в театрализованных постановках, а также применить в детских игрушках.

Схема питается постоянным напряжением 4,5…6 В. Сопротивление нагрузки 8 Ом, выходная мощность 1 Вт. Размеры печатной платы 55х55 мм.

Порядок сборки:

- вскройте упаковку, проверьте комплектность набора согласно перечню элементов;

- в соответствии с монтажной схемой на печатной плате установите панель микросхемы в плату;

- отформуйте выводы пассивных элементов (резисторов, конденсаторов), чтобы они легко входили в соответствующие места на плате и поочередно их припаяйте;

- установите подстроечный резистор, тактовые кнопки и сдвиговый переключатель;

- впаяйте транзистор и светодиод;

- аккуратно вставьте микросхему в панельки;

- проверьте правильность монтажа;

- следуя схеме, подпаяйте провода от динамика и стабилизированного источника питания;

- включите питание.

Правильно собранное устройство в дополнительной настройке не нуждается.

Рекомендации по совместному использованию электронных наборов.

Вы можете выбрать подходящий стабилизированный источник питания или батарейку, корпус для имитатора (рекомендуемый BOX-G020).

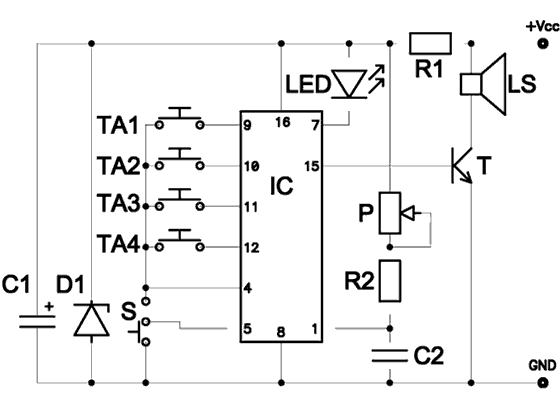

Принципиальная схема набора
