Простой и надежный биполярный нестабилизированный выпрямитель предназначен для питания мощных усилителей низкой частоты. Выходное напряжение ± 40 В/8 А. Для работы источника питания необходим понижающий силовой трансформатор с вторичной обмоткой 2х28 В с нагрузочной способностью на одну обмотку не менее 4 А.
Внимание! Соблюдайте полярность при установке диодов и электролитических конденсаторов.
Порядок сборки:
- отформуйте выводы диодов и конденсаторов так, чтобы они легко входили в соответствующие места на плате и поочередно их установите;
- установите держатели для предохранителей и штыревые контакты, вставьте предохранители;
- подключите источник питания;
- включите питание.
Правильно собранное устройство должно работать без дополнительной настройки.
Рекомендации по совместному использованию электронных наборов.
Вы можете выбрать корпус для источника питания.

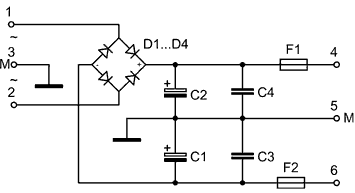

Принципиальная схема набора | ||
------------------
