| Общий вид набора |
 |
Один из самых мощных лабораторных блоков питания, пользующийся особой популярностью из-за широкого диапазона регулировки постоянного напряжения и повышенной нагрузочной способности.
Технические характеристики.
Входное напряжение: 24 B.
Выходное напряжение: 1,2…30 B.
Ток нагрузки: 5 A.
Нестабильность Uвых не более: 0,2 %.
Размеры печатной платы: 77х150 мм.
Порядок сборки:
- проверьте комплектность набора согласно перечню элементов;
- отформуйте выводы резисторов, конденсаторов, диодов, транзистора Q1 2N2905 и установите их в соответствии с монтажной схемой;
- установите, используя изоляторы, транзисторы Q2, Q3 (2N3055) на радиаторе;
- установите штыревые контакты;
- впаяйте микросхему LM317 и подключите провода от транзисторов Q2, Q3, установленных на радиаторе, к плате;
- подключите провода от понижающего трансформатора; в соответствии со схемой;
- проверьте правильность монтажа;
- включите питание.
Правильно собранное устройство не нуждается в настройке.
Рекомендации по совместному использованию электронных наборов.
Вы можете выбрать подходящий понижающий трансформатор, корпус для источника питания.

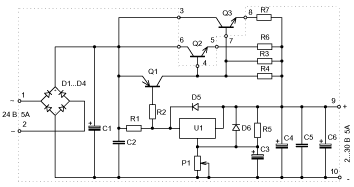

| Принципиальная схема набора |
|
|
