Технические характеристики.
Напряжение питания: 6…23 В.
Ток потребления: <5 мА.
Полоса частот: 20-1000000 Гц.
Напряжение шумов: 5 мкВ.
Допустимый уровень входного сигнала (эфф.): 5 В.
Входное сопротивление: >100 кОм.
Выходное сопротивление: <400 Ом.
Коэффициент гармоник: <0,03 %.
Переходное затухание между входами: >75 дБ.
Размеры печатной платы: 45х105 мм.
Краткое описание.
Схема выполнена на интегральной микросхеме TDA1029, представляющей собой электронный переключатель, который коммутирует четыре стереовхода и один стереовыход. Модуль имеет пять стереовходов и один выход. Сигналы, подаваемые на вход IN1, поступают непосредственно на вход микросхемы, что обеспечивает возможность использовать ее полный частотный диапазон, превышающий 1 МГц. Однако рекомендовать его использование можно только для ограниченного набора источников сигналов. Это связано с тем, что из-за избыточно широкой полосы пропускания микросхемы, на ее выход могут проходить паразитные высокочастотные сигналы, например, наводки от местных длинноволновых радиостанций или остатки стереоподнесущих УКВ приемников. Чтобы исключить возможность попадания наводок на остальные входы, сигналы подаются через RC фильтры нижних частот (R1-R6; C1-C14).
Входы «IN2» и «IN3» равноценные, и могут использоваться для любых источников сигналов.
Входы «IN/OUT4» и «IN5» – многофункциональные.
-В случае изготовления четырехвходового варианта – «IN/OUT4» можно использовать как обычный универсальный вход.
-Если есть необходимость в микрофонном входе, то в УМЗЧ устанавливается дополнительный микрофонный усилитель (в комплект набора не входит), вход которого подключается на внутренний вход «IN5», а «IN/OUT4» может использоваться как дополнительный выход микрофонного усилителя, например, для записи.
-В случае изготовления трехвходового усилителя, соединив контакты входа «IN5» с общим проводом и установив переключатель SA2, использовать его как быструю блокировку звука («Mute»).
Переключатель SA1 может быть любого типа и устанавливается на передней панели усилителя. Светодиоды VD1-VD4 также устанавливаются на передней панели и служат для индикации включенного канала. При установке SA2, светодиод VD4 используется как индикатор режима «Mute».
В качестве входных разъемов «IN1-IN4» используются блоки разъемов RCA (“тюльпан”).
Порядок сборки:
- проверьте комплектность набора согласно перечню элементов;
- отформуйте выводы элементов и установите их на плате;
- проверьте правильность монтажа;
- включите питание.
Правильно собранное устройство в настройке не нуждается.
Рекомендации по совместному использованию электронных наборов.
Предлагаем выбрать наборы, позволяющие собрать высококлассный УНЧ: NM2011, NM2012, NM2051, NM2111, NM2112, NM2114, NM2222, NM2223.

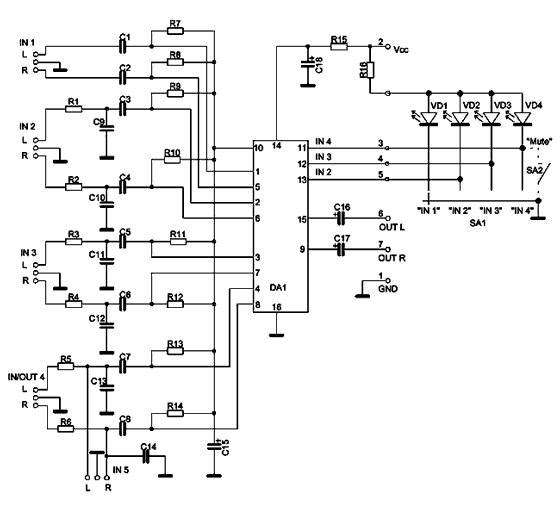

Принципиальная схема набора | |||||
