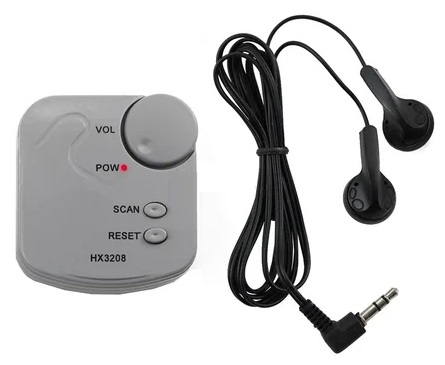

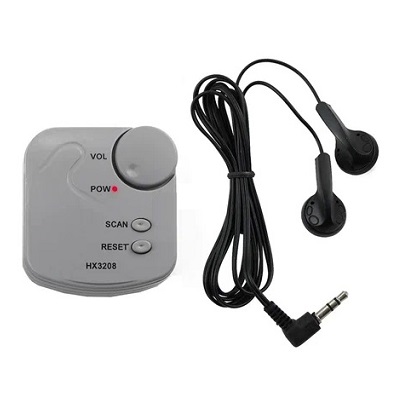

Из данного радиоконструктора можно собрать портативный FM радиоприёмник HX3208 с выходом на наушники (в комплекте).

Данный радиоконструктор позволит вам по практиковаться в пайке SMD компонентов и предназначен для ОПЫТНЫХ радиолюбителей.

Это не единственное радио, из имеющихся в нашем ассортименте, но мы рекомендуем данный конструктор по следующим причинам:
• Во-первых, там довольно таки небольшая плата для размещения компонентов, которых не так уж и мало.
• Во-вторых, в наборе приличное количество мелких SMD элементов поверхностного монтажа поэтому на нем можно хорошо потренироваться.

Конструктор поставляется в OEM-упаковке.

В комплекте:

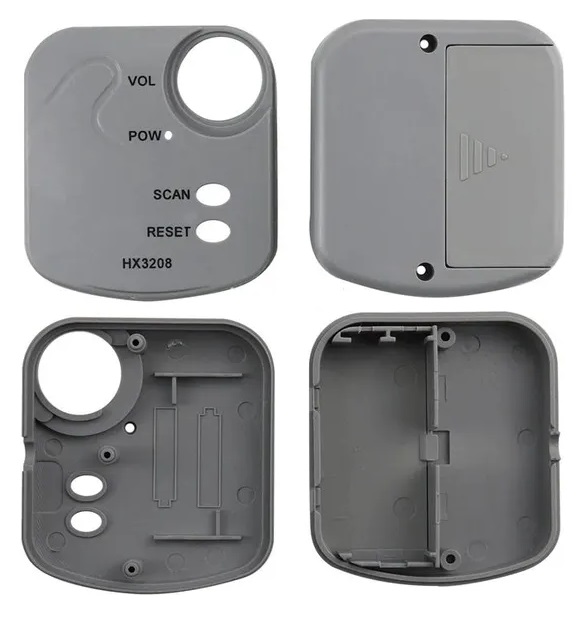

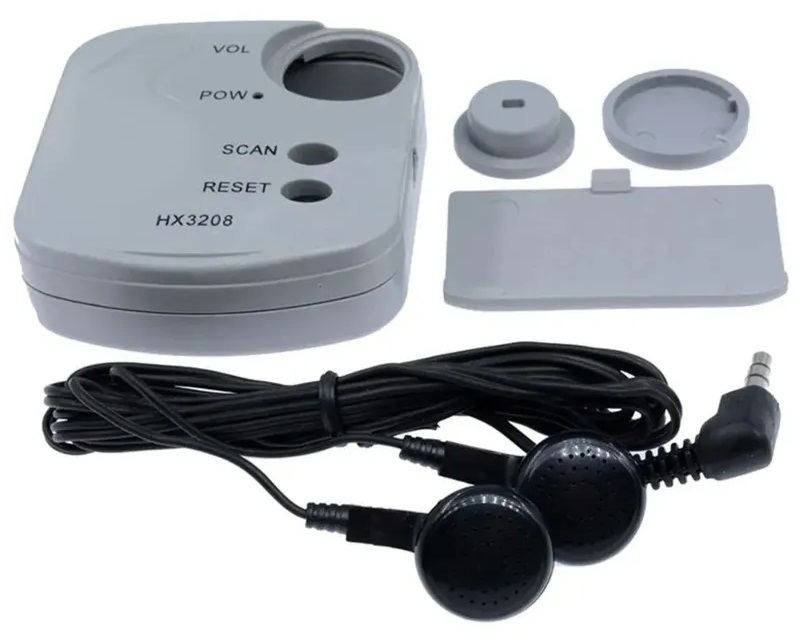

• Пластиковый корпус радиоприёмника;
• Наушники (откровенного не Hi-Fi качества);

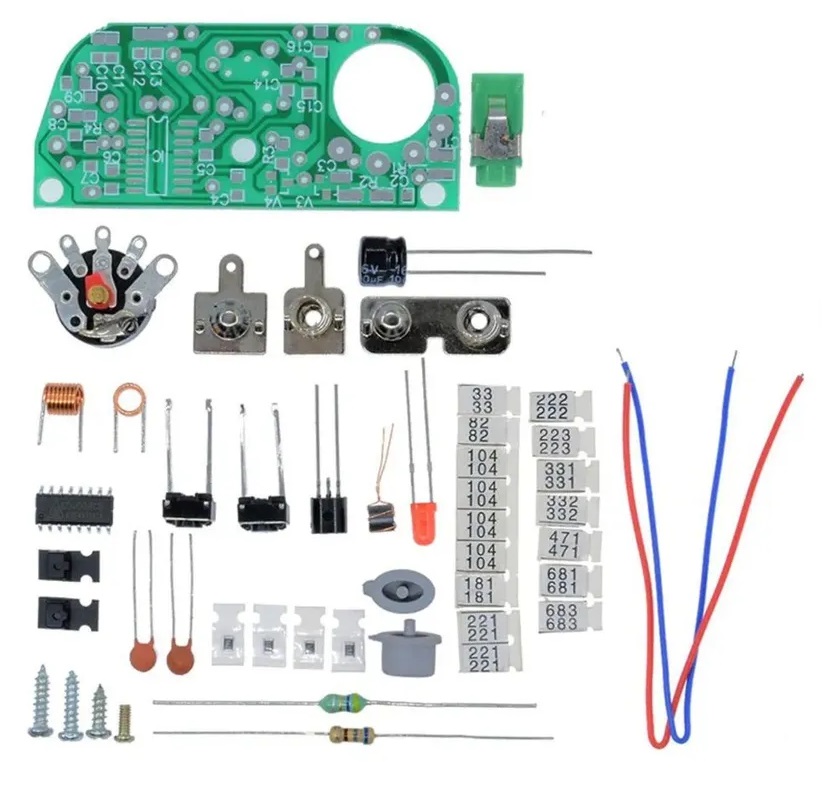

• Монтажная плата;

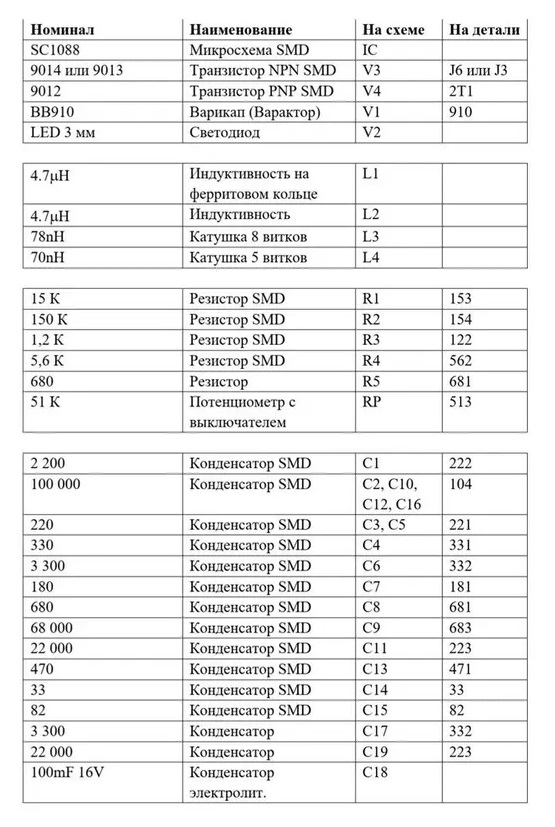

• Набор мелких монтажных элементов;
• Красивая инструкция для практики в освоении технического китайского языка.

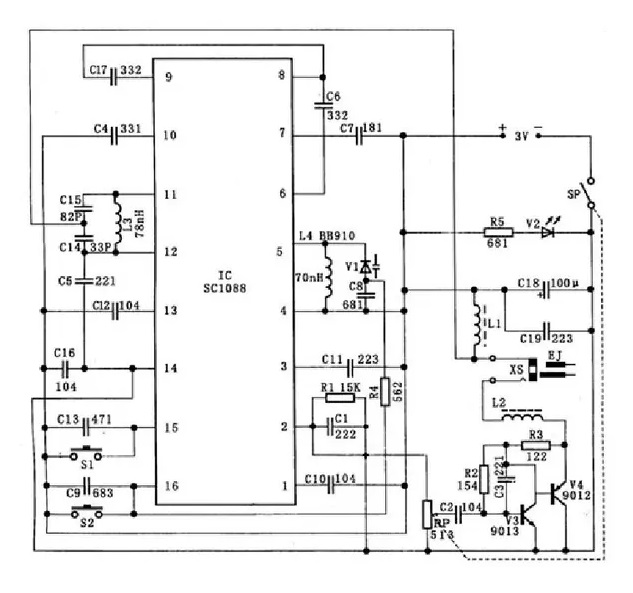

Монтажная схема в инструкции

Качество изготовления платы и корпуса - достойное.
Может понадобиться небольшая обточка платы, т.к. она достаточно плотно входит в корпус.
Половинки корпуса плотно соединяются друг с другом.

После распаковки конструктора и ознакомления с элементной базой можно начинать его сборку.

Рекомендуется начинать с мелких SMD элементов поверхностного монтажа, и центрального чипа, руководствуясь правилом от меньшего к большему.
В идеале лучше начать с перемычек. В некоторых случаях, для их установки можно использовать ножки уже установленных элементов.
Далее паяются конденсаторы, резисторы и транзисторы.

Теперь можно переходить к установке элементов, находящихся на обратной стороне монтажной платы:
Паяем резистор, конденсаторы (электролитический необходимо устанавливать уложив его на бок, в противном случае он будет выпирать и плата не ляжет в корпусе так, как надо) и варикап, отвечающий за автоматическую настройку радиостанций.

После этого монтируются кнопки поиска и сброса, разъём для подключения наушников, диод, индуктивность (две катушки, дроссель и ферритовое кольцо) и основную кнопку включения/выключения/регулировки громкости.

Последним этапом идёт монтаж проводов питания.

Из важных мелочей, напоминаем, что диод и варикап необходимо монтировать соблюдая полярность.
При установке разъёма наушников и диода будет не лишним провести их примерку, установив плату в корпус.
Диод впаивается под углом (если установить его ровно, то он не попадет под проделанное под него отверстие).
Электролитический конденсатор надо монтировать «лёжа», а дроссель индуктивности, как говорится, «на попа».

На этом сборка заканчивается.

На всю сборку уходит примерно 1,5-2 часа. Большую часть времени занимают мелкие элементы наружного монтажа.

Теперь остаётся установить плату в корпус и собрать радиоприёмник.

Проверяем всё ли получилось так, как было задумано.
Вставляем 2 элемента питания или аккумулятора типоразмера «ААА» (LR03) и начинаем крутить регулятор.
Сперва раздаётся щелчок, после которого загорается диод, а в наушниках раздаётся шипение. Всё работает!

Теперь несколько слов о том, как получившееся радио работает...
• Звук монофонический;
• Возмодно появление шумов в местах с изличшим электромагнитным фоном;
• Полностью оправдывает звание «портативного приёмника»;
• После отключения питания настроенная радиоволна сбрасывается и нужно будет найти её снова;
• Память для найденных станций отсутствует.

Алгоритм использования:
• Включить приёмник;
• Нажать кнопку «SCAN» (осуществляет поиск радиостанций с самого нижнего диапазона частот ~88...108 МГц). После обнаружения станции поиск останавливается;
• Повторное нажатие кнопки «SCAN» возобновляет поиск. И так по кругу.
• При нажатии кнопки «RESET» осуществляется сброс в самое начало диапазона.

В завершении можем сказать, что данный набор весьма неплох и, определенно, стоит своих денег.
Он позволяет потренироваться в монтаже мелких элементов, а так же с интересом скоротать вечер, проведя часок-другой за сборкой радио.

------------------
