Модуль RC078. Аналог Arduino Pro Mini 328 - 5 V / 16 MHz (CTTL10014)
Код товара: CTTL10014
Есть в наличии| 320 c 490 c |
| 320 c 490 c |
 |
Обратите внимание на близкий |
|||
|
PRO Mini 3.3v ATmega168 RC077 |
ARDUINO Pro Mini ATMEGA328P 5В/16МГц
ARDUINO - это аппаратное средство с открытым кодом. Любой пользователь может свободно использовать устройство в своих проектах, скачивать и загружать дизайнерские файлы.

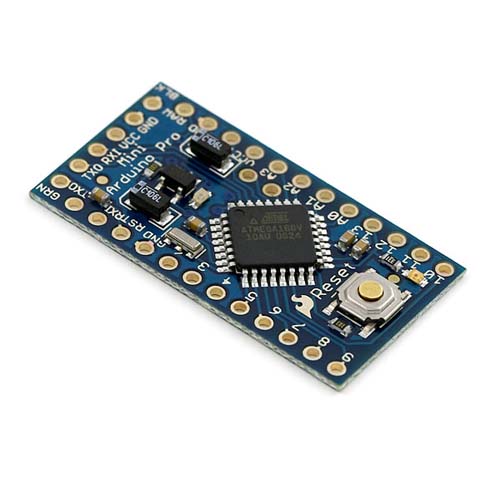

ARDUINO Pro Mini совсем небольшая. Ее размеры всего: 1.3 х 0.70 дюйма (3.3 х 1.8 см), это лишь шестая часть от размера популярной платы Arduino UNO R3. Такой компактный размер подходит для проектов, в которых требуется поместить ARDUINO в маленький корпус. Вам нужно знать о том, что Pro Mini физически несовместима с большинством модулей расширения для ARDUINO, и вам потребуется проводное соединение для их подключения.
Серия ARDUINO Pro рассчитана на опытных пользователей, которые понимают ограничение напряжения системы с питанием 5В и отсутствующий USB вход на плате. Если сравнивать Pro Mini со старшими моделями ARDUINO, имеющих два преобразователя 5В и 3.3В, то эта плата имеет всего один преобразователь входного напряжения в 5В. Отсюда вывод, что имеющиеся у вас модули с питанием 3.3В можно подключать к Pro Mini только с дополнительным преобразователем напряжения или воспользоваться 3.3-вольтовой версией платы Pro Mini.
Плата работает на повышенном напряжении, благодаря чему не требуется дополнительных интерфейсных схем для подключения устройств и модулей с питанием 5В, таких как: WiFi или Bluetooth, символьные дисплеи, модули Ethernet и пр.
Перед началом
Важно! Чтобы преждевременно не испортить плату, было бы неплохо все же понять, какая у вас. Существуют две версии Pro Mini с питанием 3.3В и 5В. По внешнему виду они никак не отличаются, маркировок на их рабочее напряжение нигде не увидите. Способов определения много, мы приведем пример одного из вариантов. Для этого вам нужно подать питание в диапазоне от 5В до 12В к выводу RAW и измерить напряжение на выводе VCC. И не забудьте про вывод GND, подав на него "минус" от источника питания.
Подключение к плате Pro Mini требует пайки. Поставляемые в комплекте разъемы изначально не припаяны. Вы можете самостоятельно припаять эти разъемы или использовать любые сторонние коннекторы или провода. Если вы никогда ранее не занимались пайкой, то этот шаг будет хорошим началом!

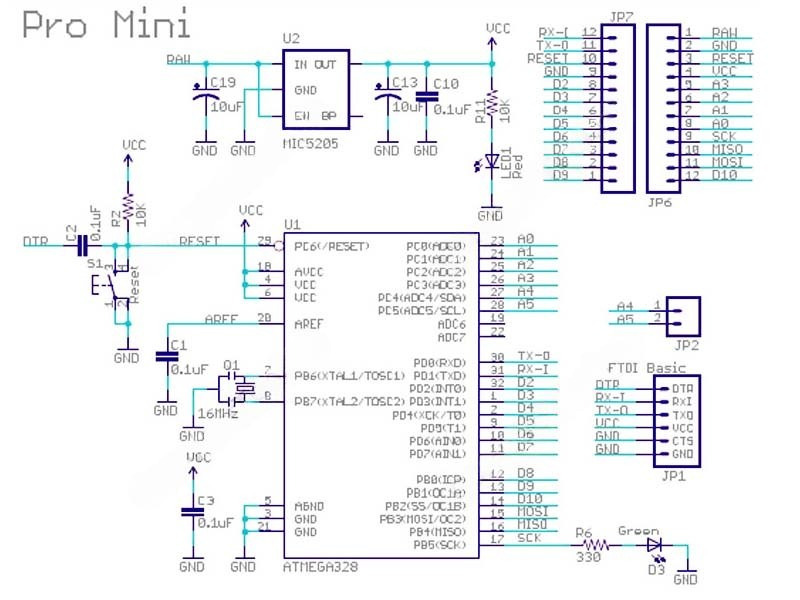

Принципиальная схема Pro Mini

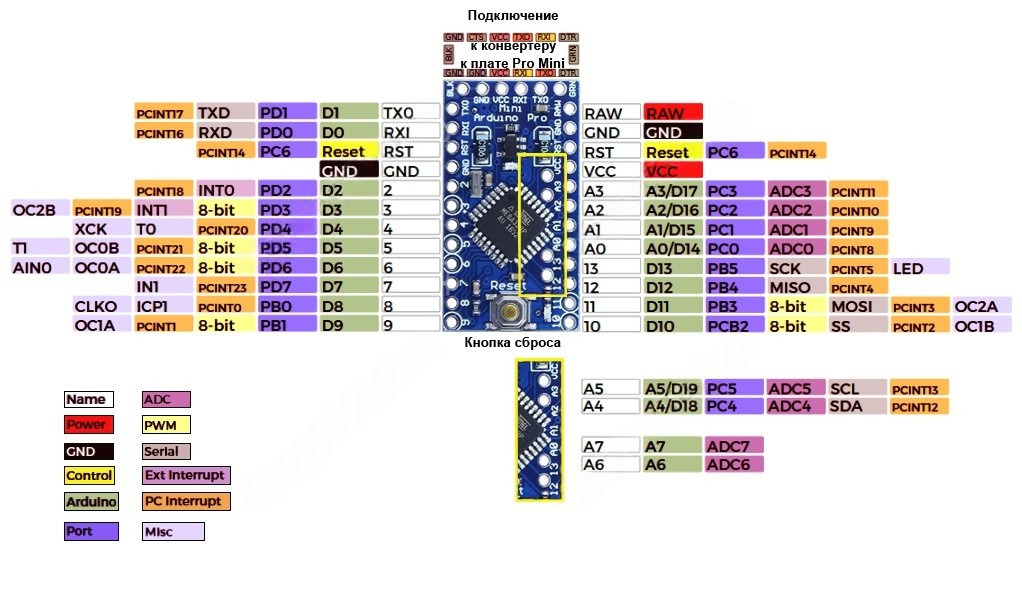

Расположение и назначение контактов
Все выводы у Pro Mini располагаются по трем сторонам. Контакты, расположенные на короткой стороне, используются для программирования и маркируются "BLK", "GND", "VCC", "RXI", "TXO", "GRN". На двух других сторонах расположены силовые и GPIO выводы (как и на стандартном ARDUINO).
Самая последняя и лучшая версия Pro Mini имеет дополнительные аналоговые выводы ADC6 и ADC7.
Четыре контакта расположены не по краю: A4, A5, A6 и A7. Каждый из этих аналоговых выводов обозначен соответствующей маркировкой на обратной стороне платы.
Интерфейсы передачи данных
Контакты с маркировкой TX(0) и RX(1) - последовательный асинхронный интерфейс UART.
Контакты с маркировкой 10, 11, 12 и 13 - периферийный интерфейс SPI. Выводы соответствуют обозначениям SS, MOSI, MISO, SCK.
Если вам понадобится использовать интерфейс IIC/I2C с Pro Mini, то контакты А4 и А5 будут вам полезны, так как они являются аппаратными выводами SDA и SCL.
Питание Pro Mini
Немаловажным моментом в любом проекте ARDUINO остается вопрос с питанием устройства. Ведь у Pro Mini, как вы заметили, нет обычного для большинства электронных устройств круглого разъема подключения источника питания. Да и размер платы предполагает, что законченное устройство скорее всего будем небольшим и, возможно, мобильным. Применение обычного стационарного источника питания в таких случаях будет не всегда удобным. Нужно просто подобрать компактный элемент питания, к которым относятся широко распространенные литий-полимерные батареи, обычные "пальчиковые" или "мизинчиковые" батарейки или аккумуляторы, а также батарейки в виде "монеток" или "таблеток".
Существуют три разных контакта, связанных с питанием Pro Mini: GND, VCC, и RAW. Входы GND являются общим контактом / заземлением / минусом. На вход RAW подается нестабилизированное питание от 5В до 12В, которое преобразуется в необходимое для работы напряжение 5В. И на вход VCC подается предварительно стабилизированное питание 5В, так как данный контакт уже не связан с преобразователем напряжения и напрямую запитывает микроконтроллер платы ATmega328.
И еще один вариант питания, который обычно доступен только на этапах программировании Pro Mini - через USB-порт подключенного к плате преобразователя интерфейсов USB/UART-TTL. Важно помнить, что при самостоятельной работе вашего проекта такой способ чаще не используется.
Интерфейс USB
Столь малый размер не позволил разместить на плате USB порт и преобразователь последовательных сигналов. Организовать USB-интерфейс для подключения Pro Mini к компьютеру поможет любой переходник-адаптер с интерфейсами USB/UART-TTL. К ним относятся конверторы с микросхемами FT232, CH340, CP2102, CP2104, PL2303 и другие совместимые. К USB-порту конвертор подключается соответствующим USB-кабелем. Подключение конвертора к группе контактов программирования осуществляется по схеме GND->GND, VCC->VCC, RX->TX, TX->RX, DTR->DTR.
Также заметим, что Pro Mini поддерживает программный сброс устройства. На выводах для программирования для этой цели служит контакт GRN (он же DTR). И далеко не все конверторы поддерживают данную функцию. Просто воспользуйтесь расположенной на плате физической кнопкой сброса "Reset".
Программирование
Если вы ранее не пользовались ARDUINO, то вам необходимо загрузить бесплатную оболочку для программирования ARDUINO IDE с сайта разработчика и установить ее на ваш компьютер. Загрузить сейчас.
Перед подключением Pro Mini понадобится установить драйвер для вашего USB/UART-TTL конвертора.
После установки оболочки программирования и необходимых драйверов вы можете приступать к программированию Pro Mini.
Любая программа, написанная для ARDUINO, называется "скетч". Прежде, чем вы загрузите скетч, необходимо провести настройку оболочки:

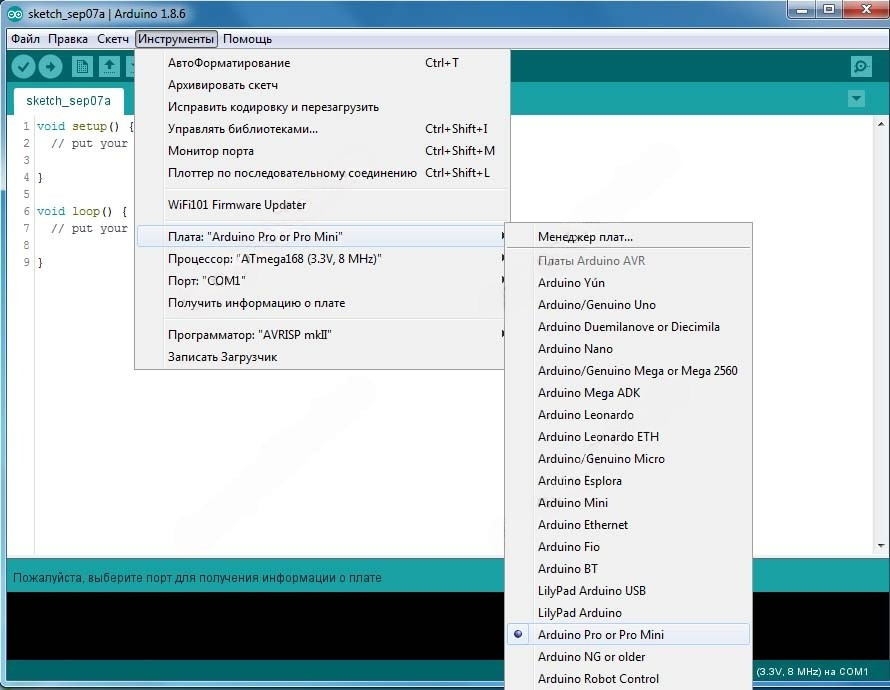

Выберите в меню Инструменты(Tools)/Плата(Boards) тип вашего устройства (ARDUINO Pro or Pro Mini)

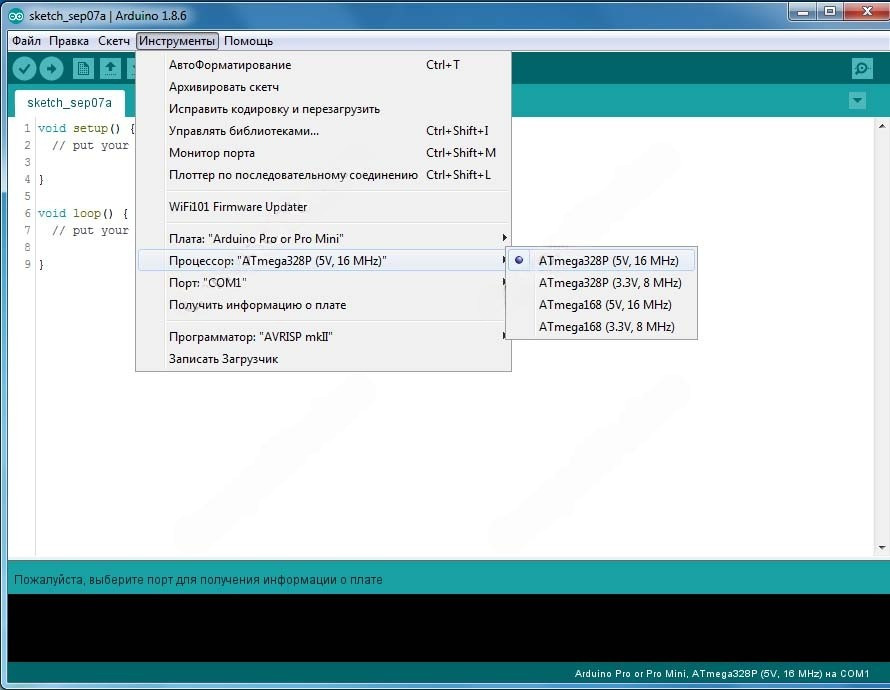

Далее, в меню "Инструменты(Tools)/Процессор(Processor)" тип контроллера "ATmega328 5V 16MHz"

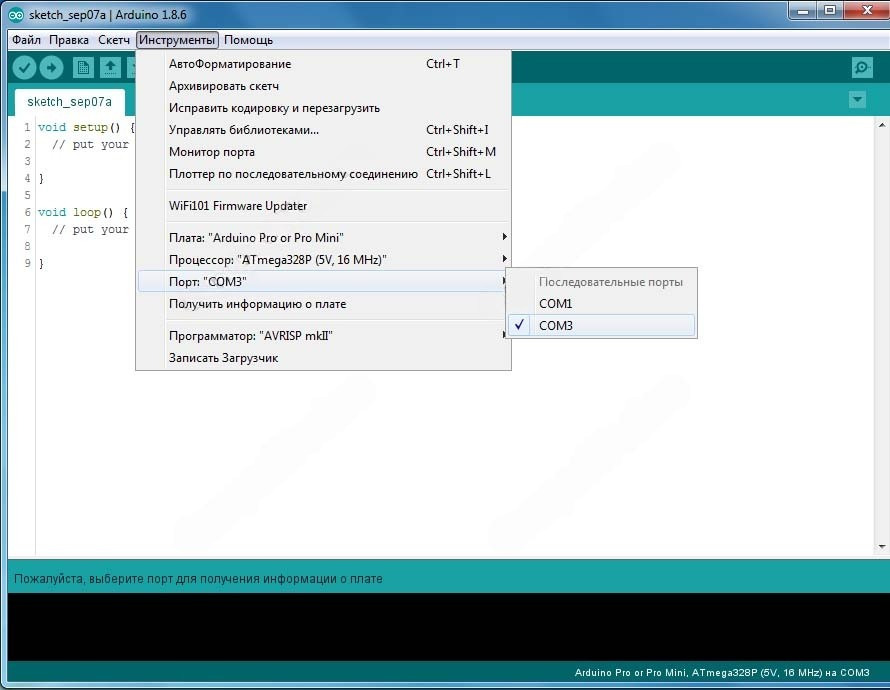

Также, необходимо указать оболочке ARDUINO IDE порт компьютера, к которому подключен ваш конвертор USB/TTL. В ОС Windows порты могут быть COM2, COM3 и т.д. На ОС MAC наименование порта может выглядеть как /dev/tty.usbserial-A6006hSc
Теперь все настроено для загрузки скетча в вашу Pro Mini. После того, как вы нажмете кнопку "Загрузить" на панели управления ARDUINO IDE, на конверторе замигают светодиоды, показывающие передачу данных на Pro Mini, и на экране компьютера появиться сообщение "Загрузка завершена" (Done Uploading).
Желаем удачи в создании ваших проектов!
------------------
