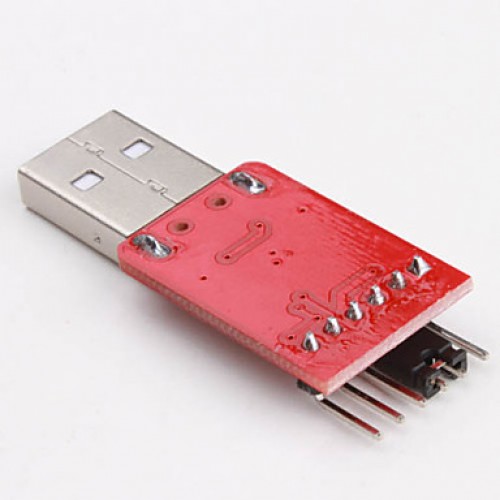

Модуль RC012. Переходник USB - COM-порт TTL/CMOS (RS232) (CP2102-v2.0)

Обратите внимание на близкий по назначению товар: Модуль RC0113. Кабель-преобразователь USB в RS232. На базе PL2303HX Модуль RC0117. HW-199. Переходник USB to TTL на CP2102 с MicroUSB. Преобразователь USB-TTL UART на чипе CP2102 с 5-ю пинами / КРАСНЫЙ.



  Устройство представляет собой полноценный переходник USB <=> COM-порт (RS232) с уровнями TTL/CMOS и линиями TxD(TxO), RxD(RxI), DTR, CTS и возможностью подключения DSR, RTS, DCD, RI.




Пример подключения переходника RC012 к модулю Arduino Pro Mini

Контакты RC012	Контакты Arduino Pro Mini
DTR	DTR
RXD	TXO
TXD	RXI
VCC	VCC
CTS	Не подключать! (GND)
GND	GND

 Вывод напряжений +3,3 В и +5 В для питания внешней схемы:
  • Модуль толерантен к логическим напряжениям от +3,0 до +5,5 В (см. документацию производителя микросхемы CP2102).
  • При необходимости, напряжение +5 В для питания внешней схемы, можно снять с контакта VCC.
  • При необходимости, напряжение +3,3 В можно снять с дополнительного контакта, маркированного "3V3". Однако, не забывайте об ограниченной нагрузочной способности этого вывода (см. документацию производителя микросхемы CP2102).

 Характеристики:
  • Разъём USB на плате;
  • Толерантность к напряжениям логических уровней: 3,3...5 В;
  • Дополнительные выходы напряжений +5 В и +3,3 В на внешнее устройство;
  • Светодиод индикации напряжения питания;
  • Самовосстанавливающийся предохранитель, защищающий USB порт компьютера от замыканий/перегрузки по току;
  • Кнопка активации при использовании в качестве загрузчика для семейства микроконтроллеров STC (опция);
  • Готовый модуль в комплекте с соединительными проводами;
  • Доступны драйвера для систем: WIN2000 / WINXP / WIN2003 / VISTA / WIN7 / WIN8 / WIN 8.1 / WINCE5.0 / WINCE 6.0 / MAC OSX / LINUX / ANDROID 4.2
  • Размеры устройства (ДхШхВ): 55×17×8 мм;
  • Масса: 5 г.

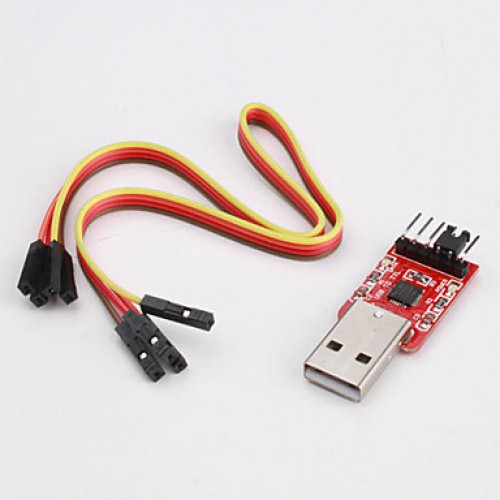

 Комплект поставки:
  • Модуль RC012;
  • Соединительные провода duроnt female-female (5 шт.);
  • Инструкция по эксплуатации.

Драйвера модуля RC012 (Оригинальный сайт)

------------------
