Код товара: EK-SCV0029-12V-1.5A

Импульсный стабилизатор напряжения 12 V, 1.5 А

Бренд: EKITS
Частные лица могут оформить заказ на сайте или по телефону: +7 495 11 86 086. При заказе называйте код товара: EK-SCV0029-12V-1.5A
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.
Импульсный стабилизатор напряжения 12 V, 1.5 А

SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А
SCV0029-12V-1.5A - Импульсный стабилизатор напряжения 12 V, 1.5 А

Импульсный стабилизатор напряжения SCV0029-12V-1.5A предназначен для питания нагрузок, рассчитанных на 12В. Стабилизатор имеет высокий КПД и при выходном токе до 1,5А не нуждается в теплоотводе.

Особенности модуля:

  • повышенный эксплуатационный ресурс,
    благодаря примененным в нем танталовым конденсаторам;
  • наличие четырех выходных разъемов,
    позволяющих "на горячую" подключать и отключать до четырех нагрузок;

Комплект поставки:

  • Модуль SCV0029-12V-1.5A - 1 шт.
  • Клеммник разъемный на кабель, двухконтактный 2EDGK-5.0-02P-14-00A(H) - 1 шт.
  • Инструкция - 1шт.

Технические характеристики

Параметр Значение
Входное напряжение 15..35 В
Выходное напряжение 12 В
Выходной долговременный ток, не более 1,5 А
Ограничение выходного тока 2..3 А
Частота преобразования 150 КГц
Температура модуля без радиатора при tокр = 25° С,Uвх = 24 В
при вых. токе 0,5 А 40 ° С
при вых. токе 1 А 50 ° С
при вых. токе 1,5 А 70 ° С
КПД при Uвх = 24 В, Iвых = 1,5 А 89%
Пульсации на выходе при Uвх.=24В, Iвых.=1,5А 60мВ
Диапазон рабочих температур -40..105° С
Защита от переполюсовки да
Размеры модуля 54.5 х 30.5 х 12.2 мм
Вес модуля 17 г

Для подключения нагрузки на модуле установлено 4 разъемных двухконтактных клеммника 2EDGR-5.0-02P-14-00A(H), ответные части клеммника 2EDGK-5.0-02P-14-00A(H) (в комплект поставки входит 1 шт.) имеют зажим под отвертку. На входе модуля установлены 25 см. провода: желтый - плюс, черный - минус. В модуле реализована защита от переполюсовки питающего напряжения, а так же тепловая защита и ограничение по выходному току от 2 до 3 А (защита от КЗ). Выходное напряжение не может превышать напряжение на входе.

При питании модуля от понижающего трансформатора и диодного моста, на выход диодного моста необходимо установить фильтрующий конденсатор не менее 2200мкф на каждый подключенный модуль.

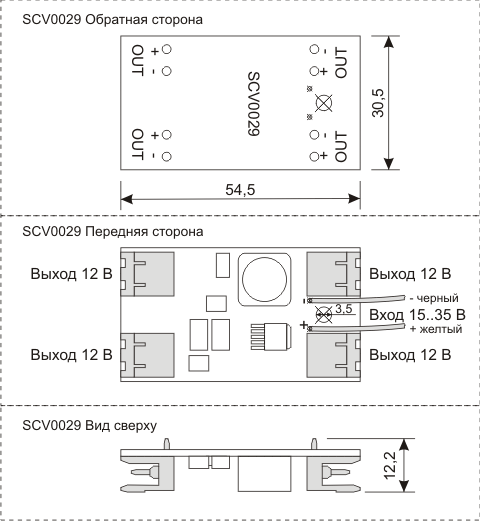

Габаритные размеры

Габаритные размеры стабилизатора напряжения SCV0029

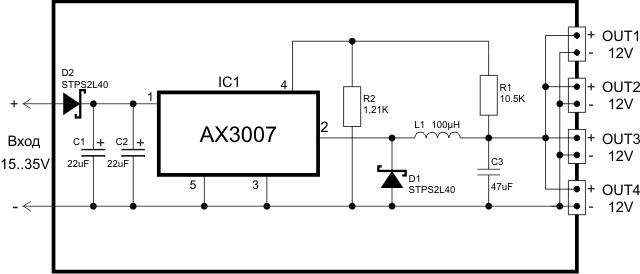

Схема модуля

Схема стабилизатора SCV0029



------------------
УЛ-ЫСМ0029-12М-1ю5Ф:435
