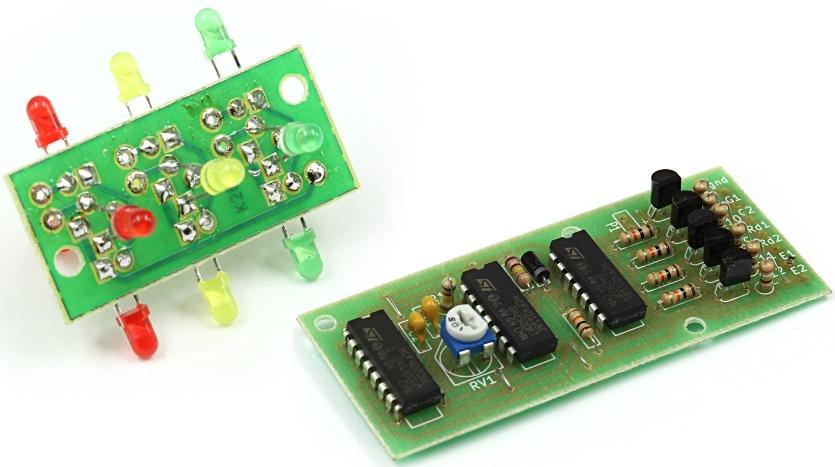

Данный конструктор позволяет собрать детскую обучающую игру "светофор", наглядно демонстрирующую работу реального светофора, устанавливаемого на перекрестках улиц для регулировки пешеходного и автомобильного потоков.
Основу схемы составляет 14-разрядный двоичный счетчик/делитель U2. На элементах U1A и U1B собран задающий генератор, частота следования импульсов которого определяется элементами С1, R1, RV1. Подстроечный резистор RV1 установлен для регулировки скорости переключения сигналов. Элементы U1С, U1D и U3 формируют логику работы светофора. Управляющие сигналы подаются на базы соответствующих транзисторов Q1 ... Q5, осуществляющих коммутацию сигнальных светодиодов D2 ... D13.
Характеристики:
• Напряжение питания: 9 В;
• Ток потребления: 45 мА;
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
Примечание:
• Правильно собранная схема в наладке не нуждается.
------------------
