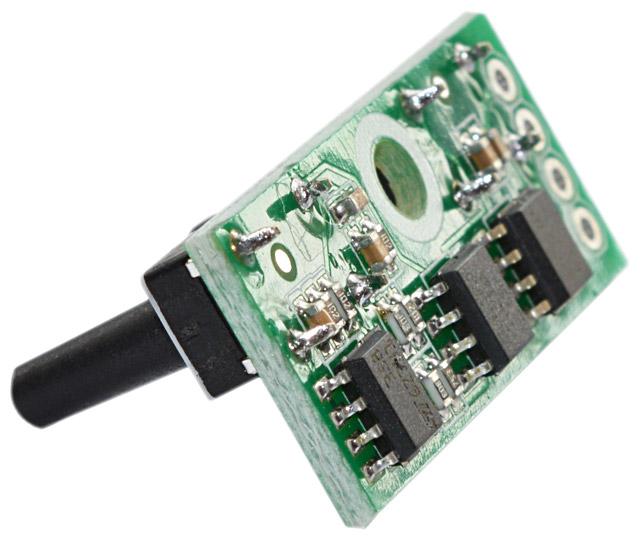

SCPS0037-25V-0.1 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью. U=1,2...25 В, шаг 0,1 В ±3 %

Обратите внимание на близкий по назначению товар: EK-SCPS0037-48V-0.2. Кнопочный контроллер импульсного стабилизатора напряжения с памятью. U=2,4...48 В, шаг 0,2 В ±3 % SCPS0037-13V-0.05 - Кнопочный контроллер импульсного стабилизатора напряжения с памятью. U=0,7...13 В, шаг 0,05 В ±3 %

Для увеличения нажмите на картинку


  Контроллер импульсного стабилизатора предназначен для кнопочной регулировки выходного напряжения в импульсных стабилизаторах напряжения, таких как SCV0023, SCV0026, SCV0033 и аналогичных. Модуль позволяет регулировать выходное напряжение стабилизатора в указанном диапазоне с шагом регулирования при помощи кнопок.

 Преимущества в сравнении с резисторной схемой регулировки:
  • Установка точного значения напряжения;
  • Нет отклонений выходного напряжения, как у переменных резисторов при неподвижном ползунке в следствие их износа;
  • Память выходного напряжения при отключении;
  • Быстрый сброс.

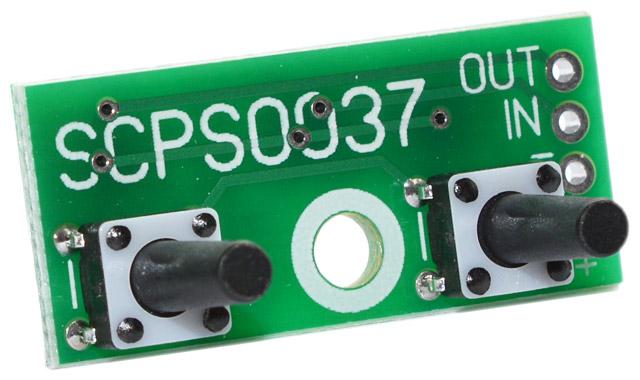

 Назначение кнопок
  Нажатие на кнопку "+" приводит к увеличению выходного напряжения на величину шага регулирования.
  Нажатие на кнопку "-" приводит к уменьшению выходного напряжения на величину шага регулирования.
  Удержание кнопки приводит к изменению напряжения с ускорением.
  При отсутствии нажатий на кнопки (более 10 секунд) установленное напряжение сохраняется в энергонезависимой памяти контроллера. При следующем включении выходное напряжение стабилизатора соответствует сохранённому значению.
  Нажатие двух кнопок одновременно - сброс установленного напряжения (устанавливается минимальное значение напряжения).
  Регулирование напряжения происходит в пределах диапазона регулирования, указанного в технических характеристиках.

 Характеристики:
  • Напряжение питания: 6...30 В;
  • Потребляемый ток: 7...10 мА;
  • Диапазон регулирования напряжения (не менее): 1,2...25 В;
  • Шаг регулирования (±3 %): 0,1 В;
  • Защита от переполюсовки: Отсутствует;
  • Диапазон рабочих температур: 0...+70 градусов Цельсия;
  • Относительная влажность: 5...95 % (без образования конденсата);
  • Интерфейс: Цифровой;
  • Крепление: Отверстие;
  • Упаковка: OEM;
  • Размеры упаковки: 160 x 80 x 19 мм;
  • Размеры устройства: 30,5 x 13,5 x 16,5 мм;
  • Масса модуля: 3 г.

 Комплект поставки:
  • Модуль SCPS0037-25V-0.1;
  • Инструкция по эксплуатации.

Схема включения SCPS0037 + SCV0033



Схема включения SCPS0037 + SCV0023/SCV0026



Схема включения SCPS0037 + ШИМ-контроллер



Габаритный чертёж SCPS0037



Схема SCPS0037-25V-0.1



Варианты монтажа

Крепление модуля на 6-ти миллиметровую стойку	Крепление модуля к панели с помощью термоклея

Краткий видео-обзор SCPS0037 модификация до 25 В

---
