Модуль RC098. Ke-USB24R. USB модуль сопряжения с компьютером с 4-мя установленными реле

Код товара: RDKT0212
Бренд: KernelChip
Есть в наличии

Простой USB модуль сопряжения с компьютером с установленными реле. Возможность управления высоковольтными нагрузками. Модуль определяется как COM порт

- USB модуль управления
- Определяется как виртуальный COM порт
- Реле 220В / 7А, 4 штуки
- Линии ввода/вывода: 18 штуки
- АЦП: 4 штуки (10 бит)
- Производство: Россия (KernelChip)

Описание:

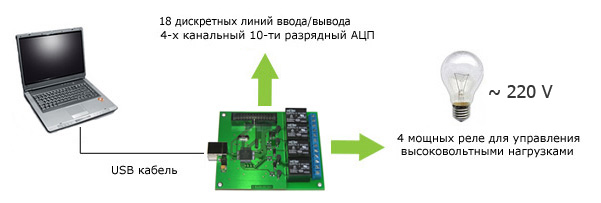

Модуль Ke-USB24R предназначен для сопряжения внешних цифровых и аналоговых устройств, датчиков и исполнительных механизмов с компьютером через шину USB. Имеет в совем составе четыре мощных реле для управления высоковольтными цепями и нагрузками. Определяется как дополнительный (виртуальный) COM порт. Модуль имеет 18 дискретных линии ввода/вывода (либо лог. 0, либо лог. 1) с возможностью настройки направления передачи данных (вход/выход) и 4 встроенных 10-ти разрядных АЦП. Для управления модулем предусмотрен набор текстовых команд управления (KE - команды).

Отличительные особенности:

  • интерфейсный модуль для сопряжения по шине USB
  • определяется ОС Windows/Linux как виртуальный COM порт
  • не требует дополнительных схемных элементов, сразу готов к работе
  • питание от шины USB
  • 18 дискретные линии ввода/вывода с возможностью независимой настройки направления передачи данных (вход/выход) и сохранения настроек в энергонезависимой памяти модуля
  • 4 мощных реле для управления высоковольтными цепями и нагрузками
  • 4 встроенных 10-ти разрядных АЦП
  • динамический диапазон напряжения входного аналогового сигнала для АЦП от 0 до 5 В
  • набор готовых текстовых команд управления высокого уровня (KE - команды)
  • открытый командный интерфейс
  • возможность сохранения данных пользователя в энергонезависимой памяти модуля (до 32 байт)
  • возможность изменения строкового дескриптора USB устройства
  • каждый модуль имеет уникальный серийный номер доступный программно
  • поддержка ОС Windows 2000, XP 32/64 bit, Vista 32/64 bit и Windows 7 32/64 bit
  • поддержка OS Linux

Комплект поставки:

В комплект поставки входит только сам модуль Ke-USB24R. Шлейф RC-26 в комплект не входит.

Гарантия:

Гарантируется штатная работа модуля в течение 1 года со дня продажи при соблюдении условий эксплуатации и правил хранения, приведенных в Техническом описании. В случае неисправности производится обмен (ремонт) неисправного модуля. Гарантия не распространяется на модули, имеющие механические, электрические и другие повреждения, вызванные их неправильной эксплуатацией.

Документация:

Описание	Размер	Дата
Техническое описание модуля Ke-USB24R Техническое описание модуля Ke-USB24R (datasheet). Версия 1.06.	528 КБ	20 Декабря 2012
USB-драйвер для ОС Windows USB драйвер + инструкция по установке. Поддержка Windows 2000, XP 32/64 bit, Vista 32/64 bit и Windows 7 32/64 bit.	1.07 МБ	11 Апреля 2012
Руководство по установке для ОС Linux Подробное описание, объясняющее как установить модуль для операционных систем семейства Linux. Версия 1.02.	601 КБ	26 Ноября 2010
Описание команд управления Описание KE команд, поддерживаемых модулем Ke-USB24R. Версия 1.05.	207 КБ	20 Декабря 2012

Программное обеспечение:

Описание	Размер	Дата
Программа Boxer24R.exe Программа для управления модулем Ke-USB24R. Подержка Windows XP / 7 / 8. Версия: 1.1	896 КБ	24 Апреля 2014
Программа KeTerm.exe Терминальная программа, позволяющая управлять модулями KernelChip текстовыми Ke-командами. Поддерживаются COM порты (включая виртуальные COM порты) и TCP порты.	240 КБ	24 Августа 2008

------------------
