RAK12013 WisBlock Sensor Датчик движения RCWL9196

Код товара: CTTL15863

Радиолокационный модуль RAK12013 WisSensor относится к серии продуктов модульного конструирования цифровой программируемой платформы WisBlock, ориентированной на создание быстрособираемых систем сверхкомпактного электронного оборудования с низким энергопотреблением, обладающих возможностью последующей модернизации с применением метода произвольного реконфигурирования аппаратной или программной части. Платформа WisBlock уверенно демонстрирует себя надёжной и одновременно низкозатратной опорой для лёгкого, быстрого, и качественного решения множества задач в области развития и интеграции современных IoT-технологий. Поддерживаемая разработчиками и мировым сообществом, платформа имеет внушительный спектр функциональности, и прекрасно подходит для воспроизводства различных устройств от единичного количества до серийных масштабов. Полностью открытая для изучения, платформа WisBlock предоставляет возможности проектирования и встраивания индивидуальных модулей. Среди прочих выгодных достоинств, платформа WisBlock располагает управляемой системой питания, определяющей наиболее эффективное расходование энергоресурсов автономных приложений.

Модуль RAK12013 WisBlock Radar Sensor — это модуль 3.2ГГц СВЧ-радара, основанный на чипе RCWL-9196, и использующий эффект Доплеровского радара для обнаружения перемещения объектов/движения с применением микроволновых радиоволн. Датчик RCWL-9196 модулирует радиочастотные сигналы заведомо определённой формы на частоте около 3ГГц и излучает их в окружающее пространство под всенаправленным углом 360°, с уровнем мощности не более 30 мВт. Отражённый сигнал от перемещающегоcя объекта приобретает новые характеристики радиоволны, отличные от исходного. Возникновением несовпадения сигналов на этапе их сравнения происходит выявление процесса движения.

RAK12013 WisBlock Sensor Датчик движения RCWL9196 микроволновый СВЧ на эффекте Доплера чувствителен к обнаружению людей, домашних животных, и иных подвижных объектов на расстоянии до 5-7 метров от собственной антенны. Сигналы датчика могут проходить сквозь большинство видов материалов, расположенных в зоне обнаружения (стены, двери, окна, и другие). Задействованный в приложениях систем безопасности, датчик RAK12013 WisBlock Sensor способен регистрировать проникновение злоумышленников в закрытые для доступа помещения, подходит для реализации элементов простой автоматизации в проектах "Умный дом", "Умный офис", и так далее.

Внешний вид и расположение компонентов RAK12013

Определение выводов 40-контактного многоканального коннектора

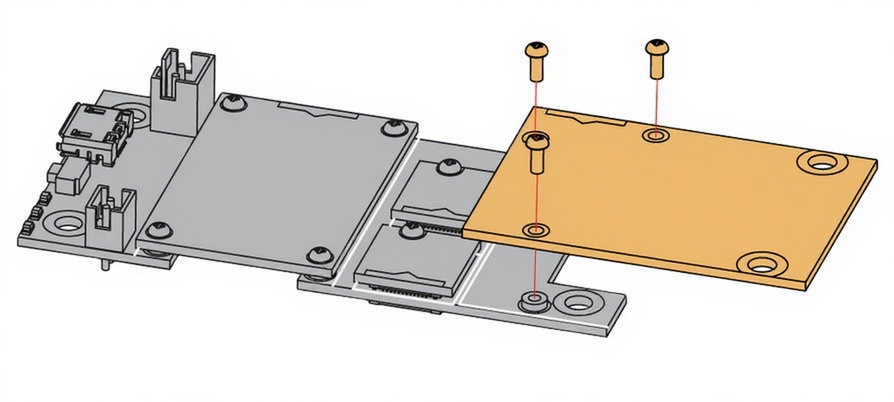

Образец монтажа

Модуль RAK12013 WisBlock Radar Sensor разработан для установки в 40-контактный слот WisBlock IO, имеющийся в распоряжении полноразмерных базовых плат наподобие RAK5005-O. Правильное расположение платы приведено на изображении ниже, подключение с разворотом на 180° в противоположном направлении к коннектору "IO Slot" не предусмотрено в системе WisBlock.

Непосредственное подключение микроволнового детектора движения RAK12013 к 40-контактному разъёму WisIO базовой платы WisBase не во всех случаях может оказаться эффективным с точки зрения конструирования конечной модели. При ином расположении основных компонентов WisBlock-приложения, измерительный модуль может быть легко присоединён к базовой плате с помощью 120-миллиметрового плоского гибкого печатного шлейфа (RAK19008).

На лицевой стороне RAK12013 и прочих модулей WisBlock присутствует шелкографическая метка, указывающая на область приложения механического усилия для безопасного извлечения модуля из разъёма, и находится она рядом с коннектором WisConnector.

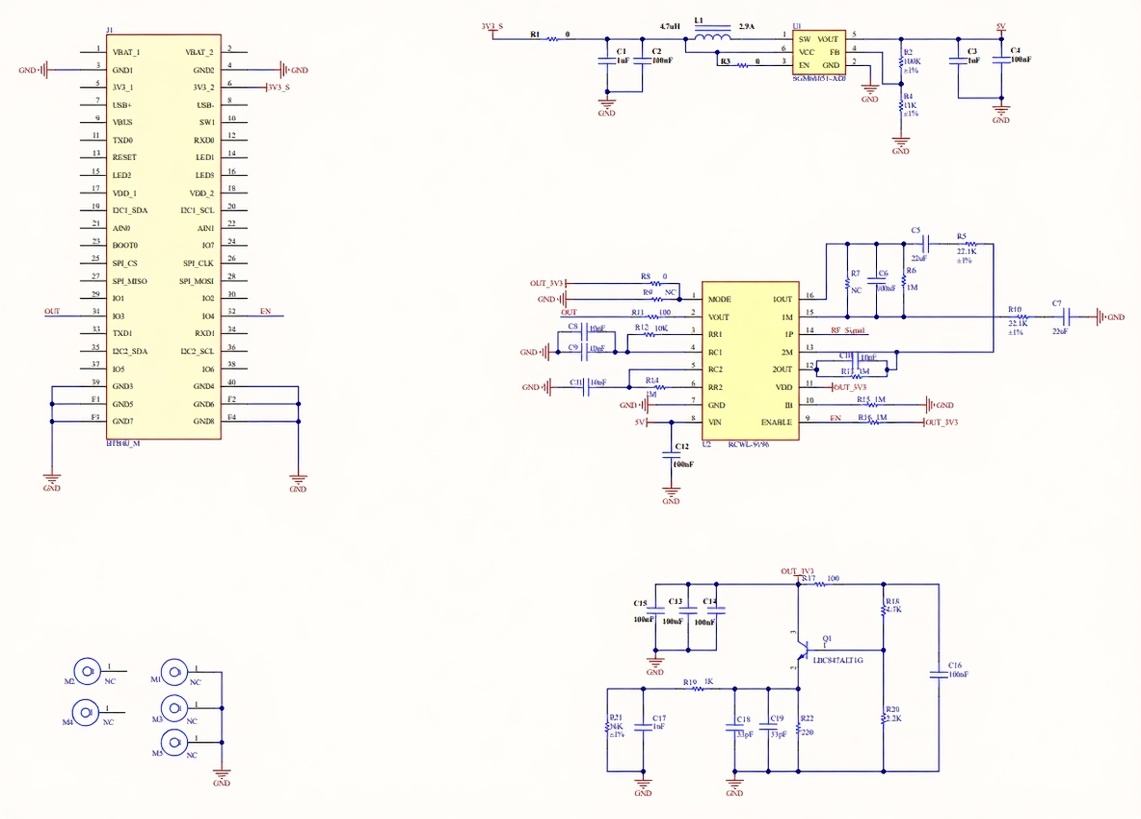

Электрическая принципиальная схема RAK12013 Microwave Radar WisSensor WisIO

Физические размеры, мм

Техническая документация

1. Краткое руководство пользователя модуля RAK12013 Radar Sensor WisBlock Sensor;
2. Характеристики коннекторов FBB (.PNG);

Полезные ссылки

1. Репозиторий исходного кода WisBlock на сайте GitHub;
2. Краткое руководство пользователя системы WisBlock;
3. Инструкция по созданию индивидуальных модулей WisBlock IO;
