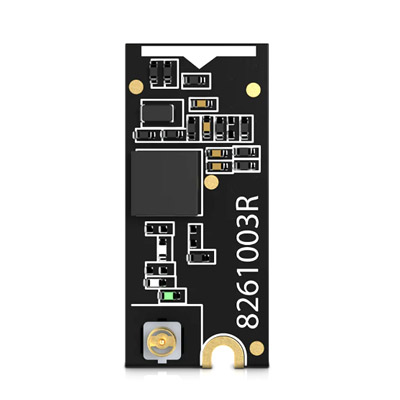

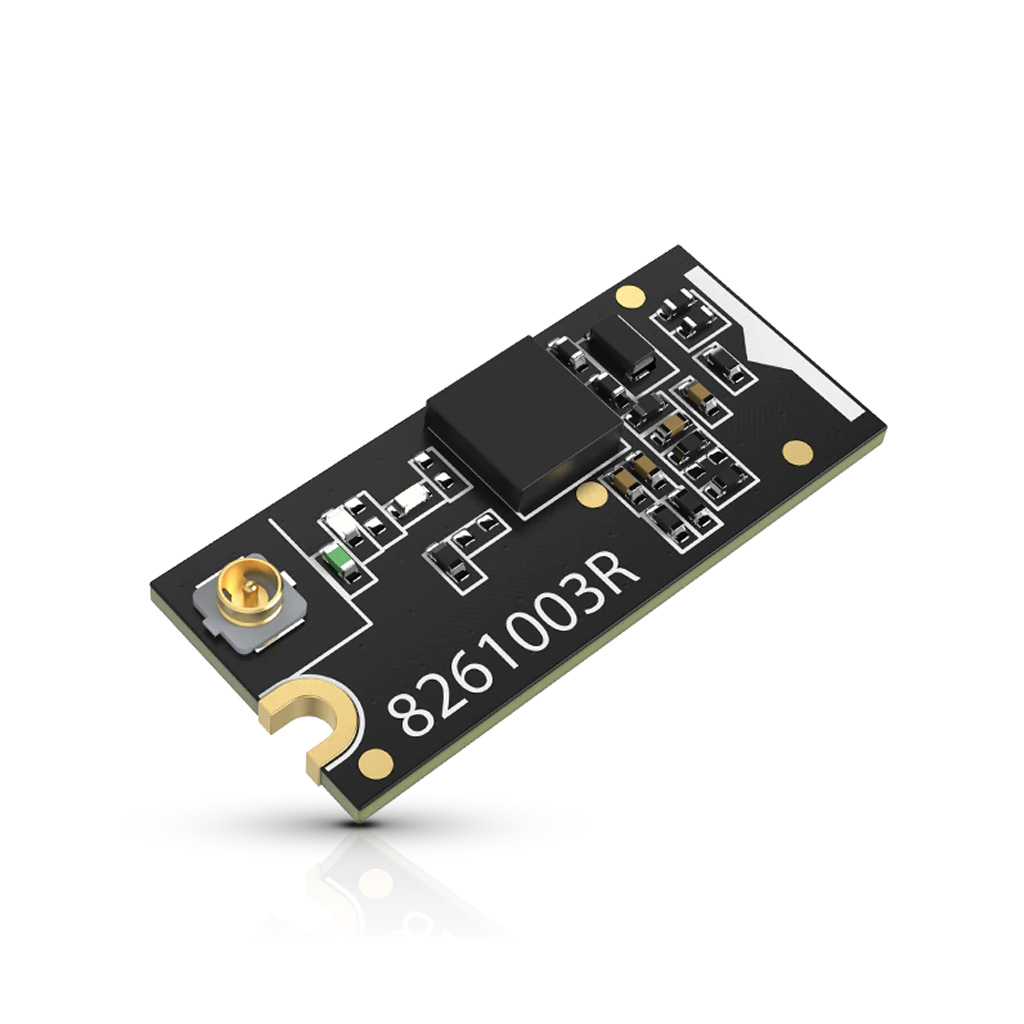

Геолокационный цифровой датчик RAK12500 WisBlock Sensor входит в серию продуктов модульного конструирования WisBlock, ориентированную на создание систем сверхкомпактного электронного оборудования. Плата собрана на современном чипе GNSS U-Blox ZOE-M8Q со встроенным 72-канальным движком, с уменьшенным в размерах дизайне, и с ещё более эффективым пониженным энергопотреблением. Выполняемый функцию обнаружения и взаимодействия со спутниковыми системами, RAK12500 применяется в задачах быстрого и точного определения текущего местоположения WisBlock-устройства. RAK12500 может использоваться в самых разных Смарт или IoT-приложениях, ориентирующихся в пространстве по данным GPS.

Модуль RAK12500 со встроенным GNSS-приёмником способен принимать и отслеживать сигналы систем глобального спутникового позиционирования (GPS), включая ГЛОНАСС, Галилео, Квазизенитную Спутниковую Систему (QZSS), и Широкозонные Системы Дифференциальной Навигации (SBAS): WAAS, EGNOS, MSAS. Одновременно с сигналами GPS могут приниматься сигналы QZSS и SBAS. Модуль имеет исключительную производительность, высокую чувствительность, с минимальным временем сбора данных. В режиме "горячего старта" время, требуемое на считывание новых координат, не превышает 1 секунды. Максимальная точность месторасположения достигает всего 2.0 м в радиусе вокруг объекта. Собранная со спутников информация может быть передана по каналам беспроводных соединений GSM/LTE, LoRaWAN/LoRa-P2P, Bluetooth BLE или WiFi, параллельно задействованных в составе WisBlock-приложения.

Модуль спутниковой геолокации WisSensor RAK12500 GNSS, совмещённый с вычислительным блоком WisBlock Core при помощи несущей базовой блаты WisBase, представляет готовую к использованию систему определения координат. Геолокационный модуль RAK12500 потребляет сверхмалое количество электроэнергии, отчего становится идеальным решением для создания компактных автономных устройств с источниками питания на аккумуляторах или солнечных батареях. Вдобавок, система WisBlock имеет гибкий инструмент управления питанием интегрированных в WisBlock-устройство датчиков и сенсоров, направленный на экономию ресурсов источника электроэнергии путём их сессионного включения или отключения в необходимое время. Модульное WisBlock-приложение с навигационной системе ZOE-MQ8 может дополнительно комплектоваться другими датчиками или сенсорами WisSensor, расширяющими перечень собираемых данных об окружении и передвижении.

Технические характеристики

Комплектация RAK12500

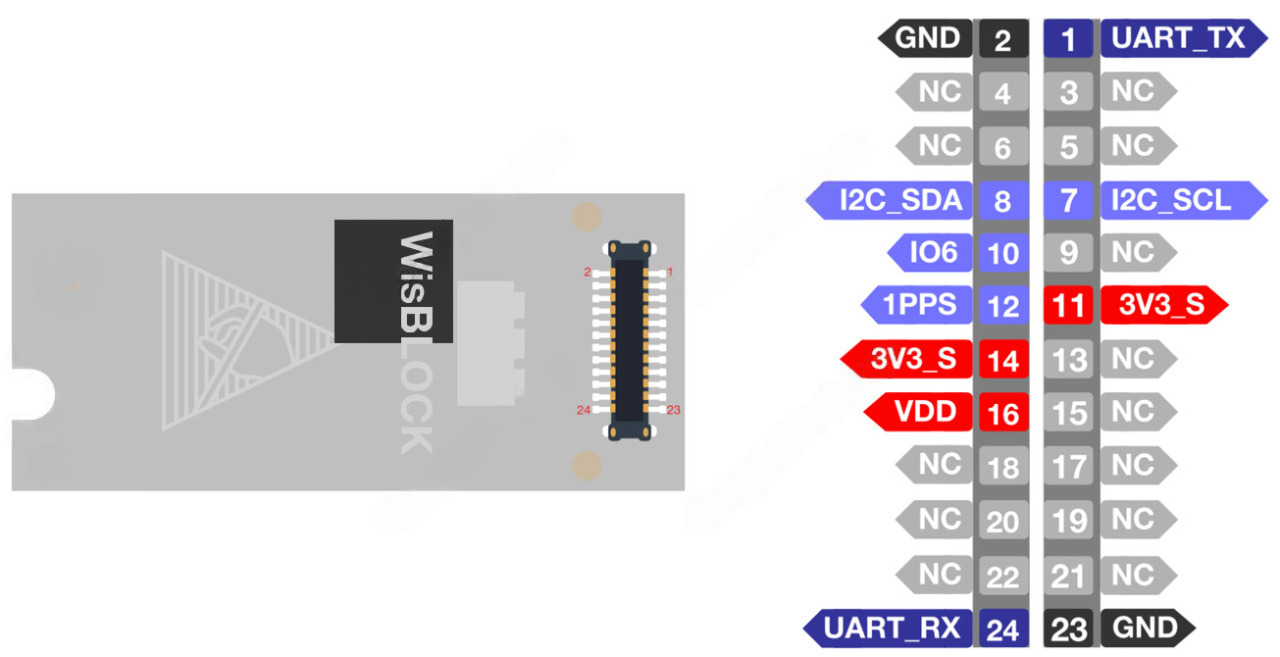

Функциональное определение выводов модуля WisBlock GNSS Location

Многоканальный 24-контактный разъём на плате ГНСС-приёмника WisBlock RAK12500 задействует следующие выводы:

Остальные выводы не имеют подключений.

Радиочастотные интерфейс

Радиочастотный вход RF модуля RAK1910 выведен на антенный разъём IPEX, предназначен для подключения внешней антенны GPS.

Образец монтажа

Модуль RAK12500 спроектирован для работы с базовой платой WisBase, через которую получает питающее напряжение. Дополнительно для функционирования GPS-приёмника потребуется вычислительный блок с интегрированным программируемым контроллером WisBlock Core.

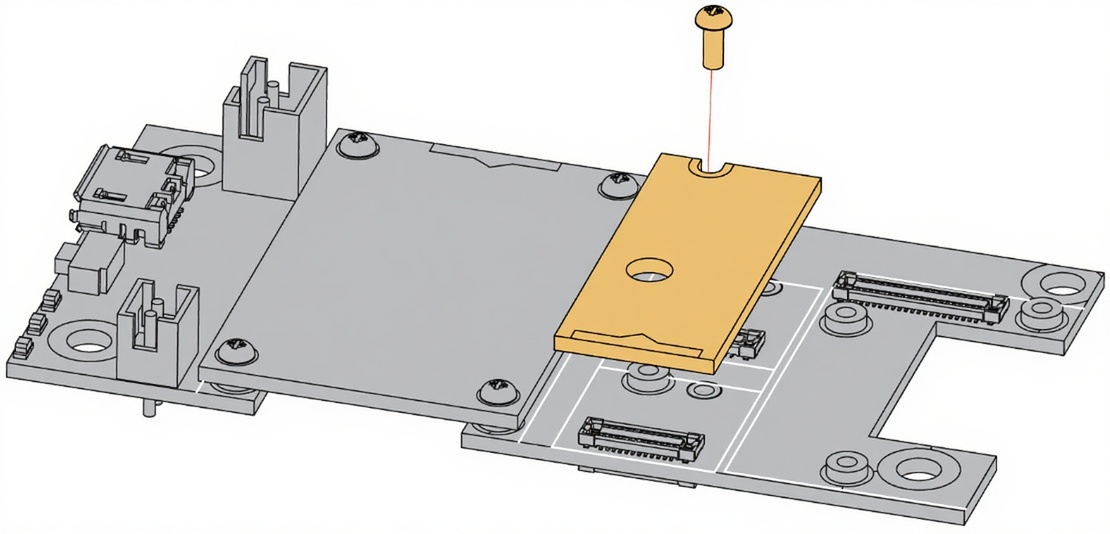

На изображении показан способ крепления RAK12500 к свободному слоту на верхней стороне RAK5005-O. Модуль спутникового позиционирования RAK12500 поддерживает обмен данными через UART или I2C, и может быть установлен на базовую плату:

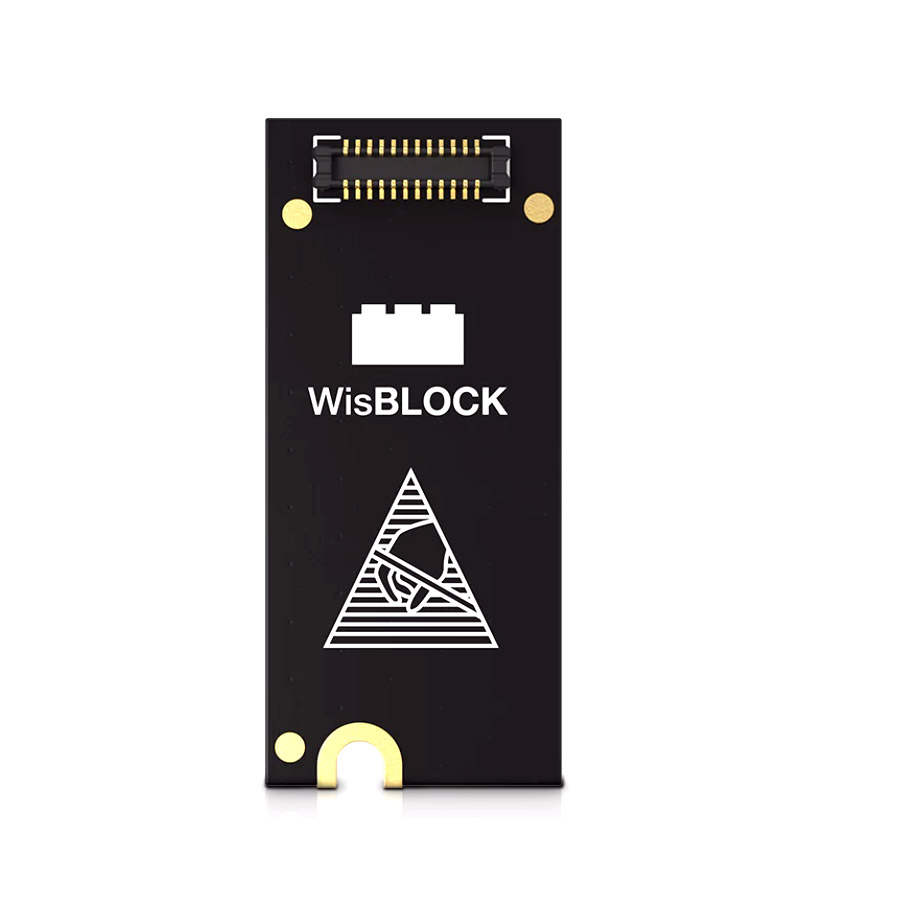

На лицевой стороне RAK12500 и прочих модулей WisBlock присутствует шелкографическая метка, указывающая на область приложения механического усилия для безопасного извлечения модуля из разъёма на базовой плате. Эта метка обычно находится рядом с коннектором.

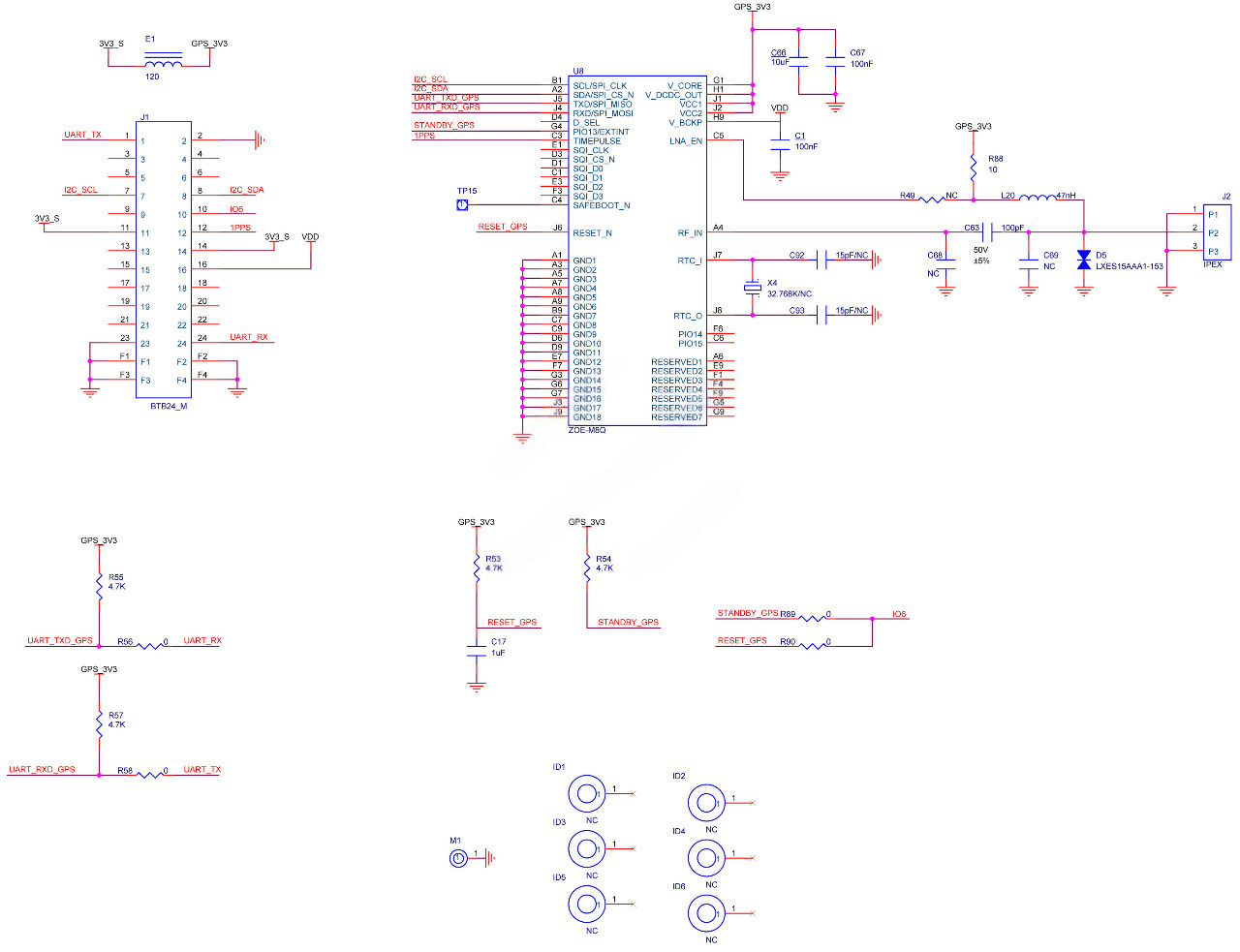

Принципиальная схема

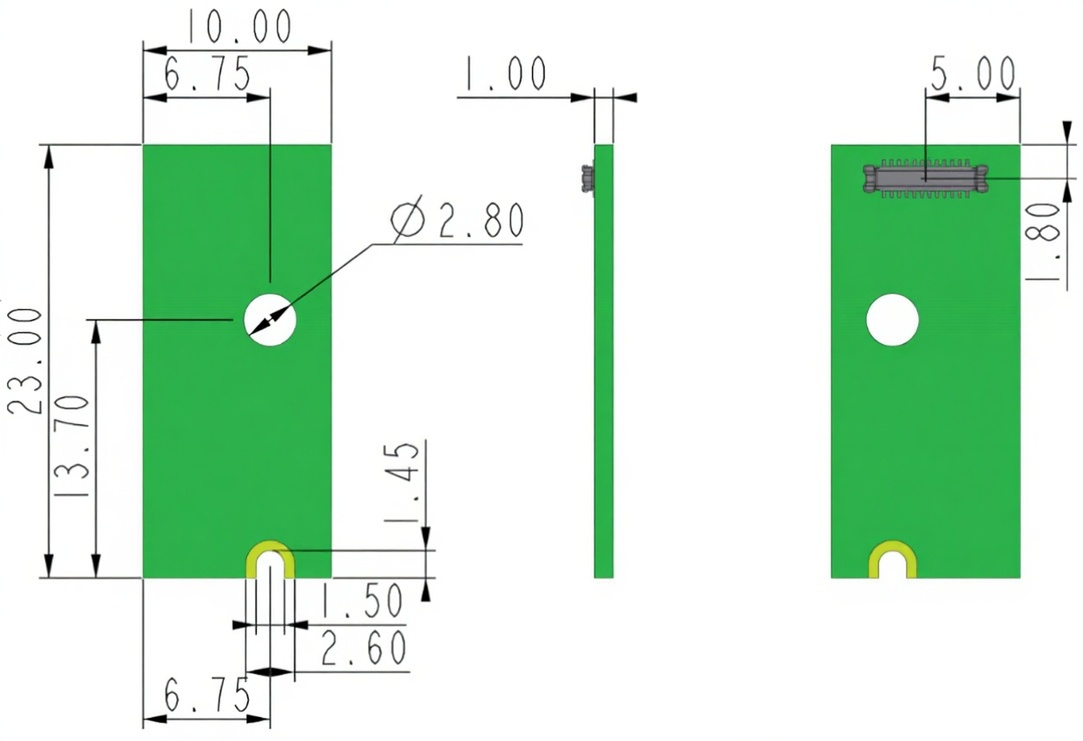

Физические размеры, мм

Техническая документация

1. Спецификация U-BLOX ZOE-M8 (англ., PDF);
2. Характеристики коннекторов FBB (.PNG);

Полезные ссылки

1. Краткое руководство пользователя RAK12500;
2. Репозиторий исходного кода WisBlock на сайте GitHub;
3. Исходный код с примерами использования UART/I2C для любого WisBlock Core;
4. Краткое руководство пользователя системы WisBlock;
5. Руководство по дизайну индивидуальных сенсорных модулей;
