Модуль GSM GPRS SIM800L (SIM800L) MicroSIM с антенной
SIM800L GPRS GSM Module MicroSIM Card Core BOard Quad-band TTL Serial Port
Характеристики
Питание
напряжение, В
номинальное 4
диапазон 3,4–4,4
ток
в режиме ожидания 0,7 мА
предельный 500 мА
Максимальное напряжение высокого уровня интерфейса UART 2,8 В
Скорость UART 1200–115200 бод
Четыре диапазона EGSM900, DCS1800, GSM850, PCS1900
Мощность передачи в различных диапазонах
DCS1800, PCS1900 1 Вт
GSM850, EGSM900 2 Вт
Автоматически выполняет поиск в четырех частотных диапазонах
Поддерживает сеть 2G
Сопротивление подключаемого динамика 8 Ом
Микрофон электретный
Управляется командами AT через UART (3GPP TS 27.007, 27.005 SIMCOM enhanced AT Commands)
Автоматическое определение скорости передачи управляющих АТ команд
Отправка и получение GPRS данных (TCP/IP, HTTP, и т.д.)
Макс скорость передачи GPRS данных 85,6 Кбод
Кодирование CS-1, CS-2, CS-3 и CS-4
Поддерживает GSM 07.10 протокол
Поддержка пакетной передачи широковещательного канала управления (PBCCH) CSD на скоростях 2.4, 4.8, 9.6 и 14.4 Кбод
Поддержка неструктурированных данных дополнительных услуг USSD
Поддерживает PAP ( протокол идентификации пароля)
Поддержка часов реального времени RТС
Поддерживает симкарт питанием 3 и 1,8 В
Температура вoздyxa при работе –30...75
хранения –45...90
Размеры 25 х 25 мм
Индикация
Быстрое мигание светодиода говорит о поиске в эфире сигнала станции мобильной связи.
Подключение
Названия некоторых контактов и функции сигналов, линий.
Первые шаги
АТ
Ответ модуля ОК
AT+CSQ
Ответ модуля +CSQ: 18,0 OK
Попробуйте отправить в модуль команду ATI.
#include
SoftwareSerial mySerial(10, 11); // RX, TX
void setup()
{
// Open serial communications and wait for port to open:
Serial.begin(9600);
mySerial.begin(9600);
}
void loop() // run over and over
{
if (mySerial.available())
Serial.write(mySerial.read());
if (Serial.available())
{
while(Serial.available())
{
mySerial.write(Serial.read());
}
mySerial.println();
}
}
------------------
СЕЕД12844:1690
Модуль RF070. SIM800L MicroSIM. Модуль GSM GPRS с антенной
Бренд: DIYЧастные лица могут оформить заказ на сайте или по телефону: +7 495 11 86 086. При заказе называйте код товара: CTTL12844
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.
 |
|
|
SIM800L GPRS GSM Module MicroSIM Card Core BOard Quad-band TTL Serial Port
 |

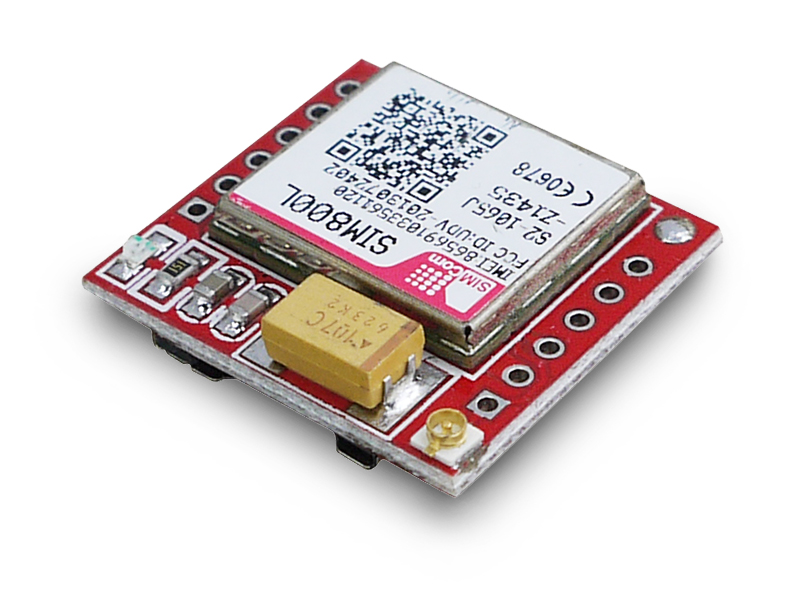

| В модуль устанавливается симкарта формата микросим. |
 |

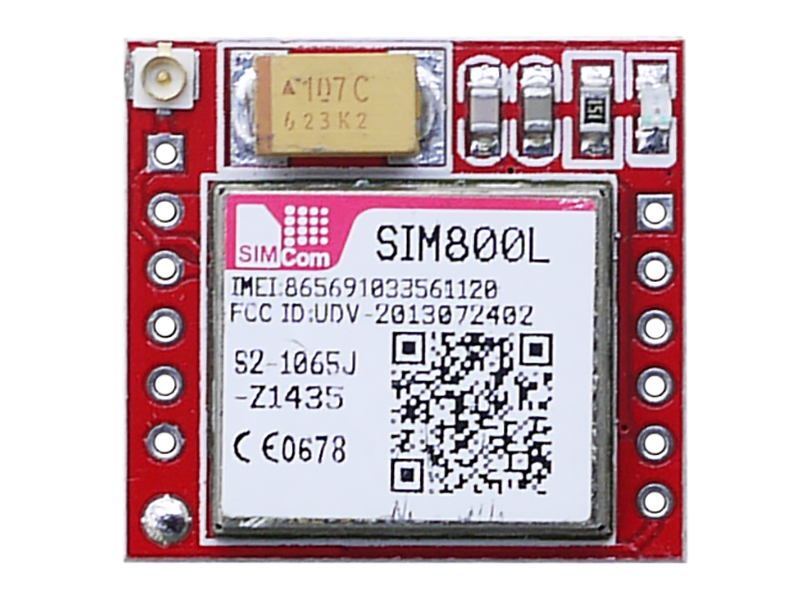

| Компонент SIM800L без металлического кожуха. |

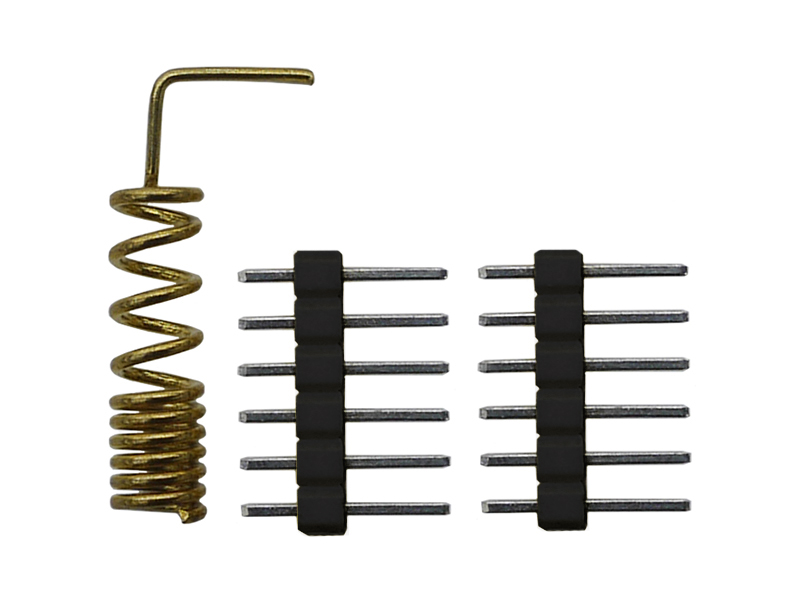

Миниатюрный модуль GSM/GPRS сотовой связи на основе компонента SIM800L , разработанного компанией SIMCom Wireless Solutions. Русскоязычная версия сайта SIMCom здесь. Стандартный интерфейс управления компонента SIM800L предоставляет доступ к сервисам сетей GSM/GPRS 850/900/1800/1900МГц для отправки звонков, СМС сообщений и обмена цифровыми данными GPRS. Поставляется с встроенной антенной, также можно подключить дополнительные антенны для улучшения качества сигнала.
Управлять модулем можно при помощи персонального компьютера через преобразователь интерфейса USB-UART или непосредственно через UART модулем микроконтроллера самостоятельной разработки или Arduino, Raspberry Pi и аналогичными.
Компонент SIM800L имеет реализованный стек протокола TCP/IP. Содержит микросхему MT6260SA компании MediaTek и микросхему приемопередатчика RFMD RF7176.
Благодаря функции отправки СМС сообщений наиболее часто модуль GSM GPRS SIM800 MicroSIM с антенной используется в диспетчеризации, беспроводной сигнализации и в охранных системах. При этом в результате различных событий происходит отправка сообщений вида: “Аварийная остановка лифта 3 дома №17”, “Гараж открыт”, “Дверь подвала открыта”, “Отключено 220 по перегрузке”, “Протечка системы отопления”, “Отопительный котел выключен”, “Температура в теплице ниже нормы”.
К модулю GSM GPRS SIM800 MicroSIM подключаются динамик и микрофон. С модуля можно совершать звонки и принимать.
Управлять модулем можно при помощи персонального компьютера через преобразователь интерфейса USB-UART или непосредственно через UART модулем микроконтроллера самостоятельной разработки или Arduino, Raspberry Pi и аналогичными.
Компонент SIM800L имеет реализованный стек протокола TCP/IP. Содержит микросхему MT6260SA компании MediaTek и микросхему приемопередатчика RFMD RF7176.
Благодаря функции отправки СМС сообщений наиболее часто модуль GSM GPRS SIM800 MicroSIM с антенной используется в диспетчеризации, беспроводной сигнализации и в охранных системах. При этом в результате различных событий происходит отправка сообщений вида: “Аварийная остановка лифта 3 дома №17”, “Гараж открыт”, “Дверь подвала открыта”, “Отключено 220 по перегрузке”, “Протечка системы отопления”, “Отопительный котел выключен”, “Температура в теплице ниже нормы”.
К модулю GSM GPRS SIM800 MicroSIM подключаются динамик и микрофон. С модуля можно совершать звонки и принимать.
Характеристики
Питание
напряжение, В
номинальное 4
диапазон 3,4–4,4
ток
в режиме ожидания 0,7 мА
предельный 500 мА
Максимальное напряжение высокого уровня интерфейса UART 2,8 В
Скорость UART 1200–115200 бод
Четыре диапазона EGSM900, DCS1800, GSM850, PCS1900
Мощность передачи в различных диапазонах
DCS1800, PCS1900 1 Вт
GSM850, EGSM900 2 Вт
Автоматически выполняет поиск в четырех частотных диапазонах
Поддерживает сеть 2G
Сопротивление подключаемого динамика 8 Ом
Микрофон электретный
Управляется командами AT через UART (3GPP TS 27.007, 27.005 SIMCOM enhanced AT Commands)
Автоматическое определение скорости передачи управляющих АТ команд
Отправка и получение GPRS данных (TCP/IP, HTTP, и т.д.)
Макс скорость передачи GPRS данных 85,6 Кбод
Кодирование CS-1, CS-2, CS-3 и CS-4
Поддерживает GSM 07.10 протокол
Поддержка пакетной передачи широковещательного канала управления (PBCCH) CSD на скоростях 2.4, 4.8, 9.6 и 14.4 Кбод
Поддержка неструктурированных данных дополнительных услуг USSD
Поддерживает PAP ( протокол идентификации пароля)
Поддержка часов реального времени RТС
Поддерживает симкарт питанием 3 и 1,8 В
Температура вoздyxa при работе –30...75
хранения –45...90
Размеры 25 х 25 мм
Индикация
При включении модуля GSM GPRS на плате быстро мигает светодиод. При установке соединения с мобильным оператором частота мигания снижается. Если связь с мобильным оператором потеряна, то светодиод опять мигает быстро.
Быстрое мигание светодиода говорит о поиске в эфире сигнала станции мобильной связи.
Подключение
 |

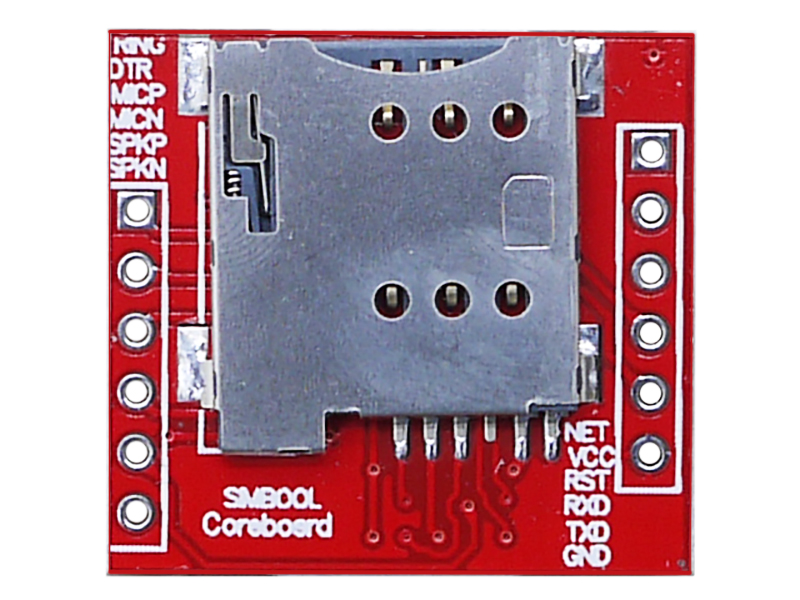

| На плату модуля нанесены названия контактов |
Названия некоторых контактов и функции сигналов, линий.
| DTR дополнительный сигнал UART | VCC питание |
| MICP соединяется с микрофоном | RST сброс |
| MICN соединяется с микрофоном | RXD к контакту TX микроконтроллера |
| SPKP соединяется с динамиком | TXD к контакту RX микроконтроллера |
| SPKN соединяется с динамиком | GND общий провод |
Для улучшения качества сигнала подсоединяется антенна. Превышение входного напряжения интерфейса UART приведет к порче модуля SIM800. Не существует преобразователя интерфейса USB–UART c выходным напряжением 2,8 В. Существующие преобразователи имеют более высокое напряжение на выходе UART. Поэтому между выходом преобразователя и входом модуля GSM GPRS SIM800 устанавливается резисторный делитель напряжения.
 |
| Соединение модуля и преобразователя интерфейса USB–UART. |
В зависимости от выходного напряжения U_usbttl имеющегося у вас преобразователя интерфейса рассчитываются номиналы резисторов в делителе по формуле, приведенной на рисунке. При расчетах следует стремиться к величинам сопротивлений порядка нескольких килоом.
Первые шаги
Для проверки работоспособности устройства достаточно иметь ПК и симкарту с небольшим денежным счетом. Проверку работоспособности можно проводить по двум методам подключения модуля к ПК: через преобразователь интерфейсов USB–UART или используя Arduino UNO. Рассмотрим метод проверки без Arduino. Установите симкарту в модуль GSM GPRS, соблюдая расположение контактов. Соедините ПК через преобразователь интерфейсов USB–UART с устройством по схеме приведенной выше. Подключите питание номинальным напряжением. Дождитесь ориентируясь на мигание светодиода подключения к мобильному оператору. Включите на ПК терминальную программу. Данные в нее следует вводить большими буквами. Используя терминальную программу отправьте в модуль GSM GPRS SIM800 через порт подключения следующие команды.
АТ
Ответ модуля ОК
AT+CSQ
Ответ модуля +CSQ: 18,0 OK
Эта команда дает информацию о уровне сигнала. Первое число – уровень сигнала , величина 18 означает -78 dbм. Второе число – количество ошибочно принятых бит , величина “0” говорит о доле ошибок менее 0,2 %, что свидетельствует о хорошей связи.
Попробуйте отправить в модуль команду ATI.
Если у вас нет преобразователя USB–UART, то можно использовать Arduino UNO. Соедините контакт RX модуля SIM800L с контактом 11 цифрового сигнала Arduino UNO применяя резисторный делитель напряжения. Величины сопротивлений резисторов нужно вычислить заново учитывая напряжение питания Arduino UNO. Соедините контакт TX модуля SIM800L с контактом 10 цифрового сигнала Arduino UNO. Загрузите в ардуино программу, текст которой приведен далее. Здесь используется библиотека SoftwareSerial позволяющая реализовать последовательный интерфейс на любых цифровых выводах Ардуино с помощью программных средств, дублирующих функциональность UART.
#include
SoftwareSerial mySerial(10, 11); // RX, TX
void setup()
{
// Open serial communications and wait for port to open:
Serial.begin(9600);
mySerial.begin(9600);
}
void loop() // run over and over
{
if (mySerial.available())
Serial.write(mySerial.read());
if (Serial.available())
{
while(Serial.available())
{
mySerial.write(Serial.read());
}
mySerial.println();
}
}
Текст программы и много полезной информации здесь. Теперь вы можете отправлять AT команды через последовательный монитор Arduino.
На русскоязычных и зарубежных сайтах размещены тексты программ Arduino с помощью которых можно отправлять СМС, контролировать состояние контактов датчика и отправлять на сайт время изменения состояния контролируемых контактов, а на сайте сохранять принятые данные в виде журнала.
На русскоязычных и зарубежных сайтах размещены тексты программ Arduino с помощью которых можно отправлять СМС, контролировать состояние контактов датчика и отправлять на сайт время изменения состояния контролируемых контактов, а на сайте сохранять принятые данные в виде журнала.
------------------
