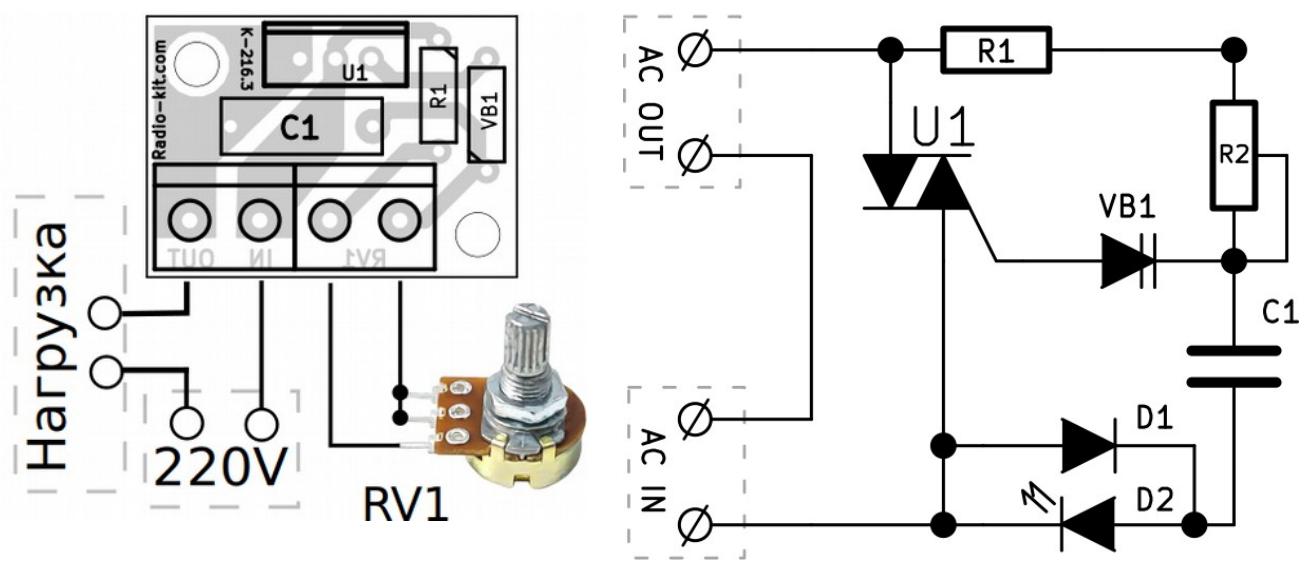

В начале положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, R2. Заряд конденсатора продолжается до тех пор, пока напряжение на нём не достигнет порога «пробоя» динистора (около 32 В). Динистор замкнёт цепь D1-C1-D2 и откроет симистор U1. Симистор остаётся открытым до конца полупериода. Время зарядки конденсатора задаётся параметрами цепочки R1-R2-C1.
Резистором R2 задаём время зарядки конденсатора, соответственно момент открытия динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен.
Светодиод D2 индицирует рабочий режим регулятора мощности.
При решении конкретных задач регулирования мощности может понадобиться подбирать значения ёмкости конденсатора C1 или сопротивления резистора R2, чтобы обеспечить регулировку не во всём диапазоне, а лишь в его части или, напротив, добиться полного выключения симистора в крайнем левом положении движка переменного резистора.
Характеристики:
• Рабочее напряжение: AC 220 В;
• Диапазон регулировки мощности: 10…90 %;
• Максимальный ток нагрузки: 5 А;
• Размеры модуля: 23(50) х 36 х 25 мм.
Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.
Примечания:
• Схема наладки не требует.
• При использовании нагрузки мощностью более 300 Вт, симистор необходимо установить на радиатор с площадью поверности не менее 100 см2 (в комплект набора не входит).
• На переменный резистор (после подпайки проводов и установки в корпус устройства) необходимо установить ручку из изолированного материала (входит в комплект набора).
• ВНИМАНИЕ! Устройство гальванически не развязано от сети! Запрещается прикасаться к элементам включённой схемы!
Сводная таблица регуляторов мощности сории «RP216»
------------------
КВЛЕ25369:288

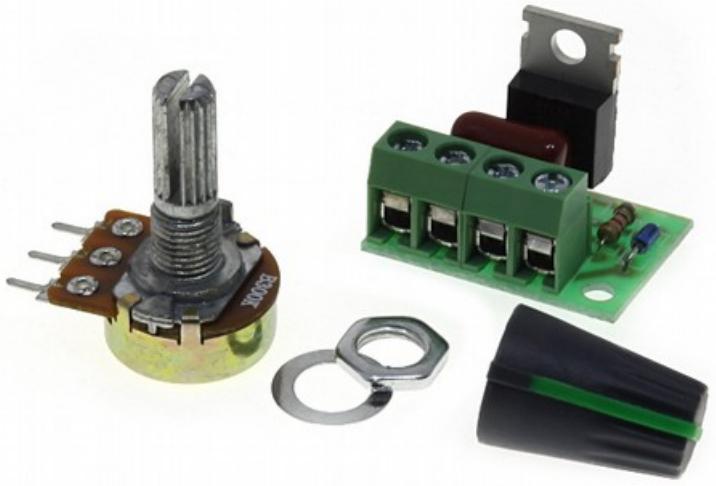

Модуль RP216.3M. Регулятор мощности 1 кВт 220 В. С выносным резистором
Бренд: Радио КИТЧастные лица могут оформить заказ на сайте или по телефону: +7 495 11 86 086. При заказе называйте код товара: RDKT25369
Юридические лица получат счёт по запросу на наш e-mail. Присылайте ваши реквизиты, наши коды товаров и их количества.
Стоимость доставки по вашей просьбе можем включить в стоимость товаров. Работаем без НДС.
 |
Обратите внимание на близкий |
|||
|
Радиоконструктор RP216.4. Регулятор мощности 1 кВт 220 В |
Модуль представляет собой регулятор мощности с выносным потенциометром. Регулятор мощности можно применить в регулировании освещения лампами накаливания, температуры нагрева паяльника, бесступенчато регулировать обогрев, управляя ТЭНом, менять скорость вращения электродвигателей с фазным ротором, при условии, что их мощность не превышает 1 000 Вт.
 |
Устройство состоит из симистора и времязадающей цепочки. Принцип регулировки мощности заключается, в изменении продолжительности времени включённого симистора (смотри диаграмму), чем больше время открытого симистора, тем больше мощность потребляемая нагрузкой. А так как симистор выключается в момент когда ток протекающий через симистор равен нулю, то задавать продолжительность открытия симистора будем в пределах половины периода.
В начале положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, R2. Заряд конденсатора продолжается до тех пор, пока напряжение на нём не достигнет порога «пробоя» динистора (около 32 В). Динистор замкнёт цепь D1-C1-D2 и откроет симистор U1. Симистор остаётся открытым до конца полупериода. Время зарядки конденсатора задаётся параметрами цепочки R1-R2-C1.
Резистором R2 задаём время зарядки конденсатора, соответственно момент открытия динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен.
Светодиод D2 индицирует рабочий режим регулятора мощности.
При решении конкретных задач регулирования мощности может понадобиться подбирать значения ёмкости конденсатора C1 или сопротивления резистора R2, чтобы обеспечить регулировку не во всём диапазоне, а лишь в его части или, напротив, добиться полного выключения симистора в крайнем левом положении движка переменного резистора.
 |
Характеристики:
• Рабочее напряжение: AC 220 В;
• Диапазон регулировки мощности: 10…90 %;
• Максимальный ток нагрузки: 5 А;
• Размеры модуля: 23(50) х 36 х 25 мм.
Комплект поставки:
• Собранный модуль;
• Инструкция по эксплуатации.
Примечания:
• Схема наладки не требует.
• При использовании нагрузки мощностью более 300 Вт, симистор необходимо установить на радиатор с площадью поверности не менее 100 см2 (в комплект набора не входит).
• На переменный резистор (после подпайки проводов и установки в корпус устройства) необходимо установить ручку из изолированного материала (входит в комплект набора).
• ВНИМАНИЕ! Устройство гальванически не развязано от сети! Запрещается прикасаться к элементам включённой схемы!
Сводная таблица регуляторов мощности сории «RP216»
AC 220 В ; 1000 Вт 2 клеммника АКТУАЛЕН ДЛЯ ЗАКАЗА |
 |
 |
||
AC 220 В ; 1000 Вт 1 клеммник АКТУАЛЕН ДЛЯ ЗАКАЗА |
 |
 |
||
AC 220 В ; 2000 Вт 1 клеммник АКТУАЛЕН ДЛЯ ЗАКАЗА |
 |
 |
||
AC 220 В ; 3000 Вт 1 клеммник АКТУАЛЕН ДЛЯ ЗАКАЗА |
 |
 |
||
AC 220 В ; 5000 Вт 1 клеммник АКТУАЛЕН ДЛЯ ЗАКАЗА |
 |
 |
||
AC 220 В ; 1000 Вт С выносным резистором ПО ПРЕДЗАКАЗУ |
 |
 |
||
AC 220 В ; 1000 Вт С изолированной ручкой АКТУАЛЕН ДЛЯ ЗАКАЗА |
 |
 |
||
AC 220 В ; 880 Вт Беспомеховый АКТУАЛЕН ДЛЯ ЗАКАЗА |
|
 |
||
AC 220 В ; 1000 Вт Вертикальный АКТУАЛЕН ДЛЯ ЗАКАЗА |
 |
 |
------------------
