Мотор с редуктором и энкодером 370B. Питание 12В, 30-110мА.
Код товара: CTTL12925
Есть в наличии| 1260 c |
| 1260 c |
 |
Обратите внимание на близкий |
|||||||
|
Мотор с редуктором N20 6V 50r/min |
|
Мотор с редуктором N20 CTTL12919 |
|
Мотор с редуктором Мотор с редуктором N20 6V 70r/min (0 |

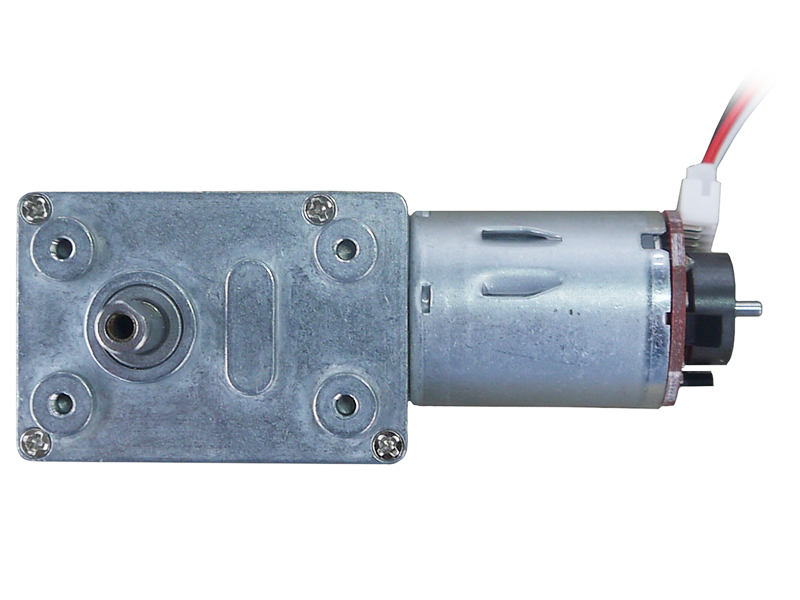

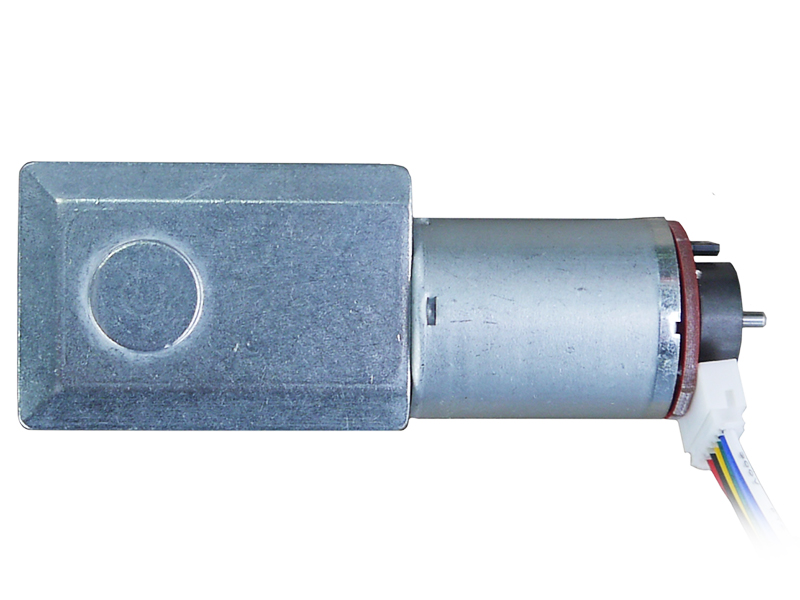

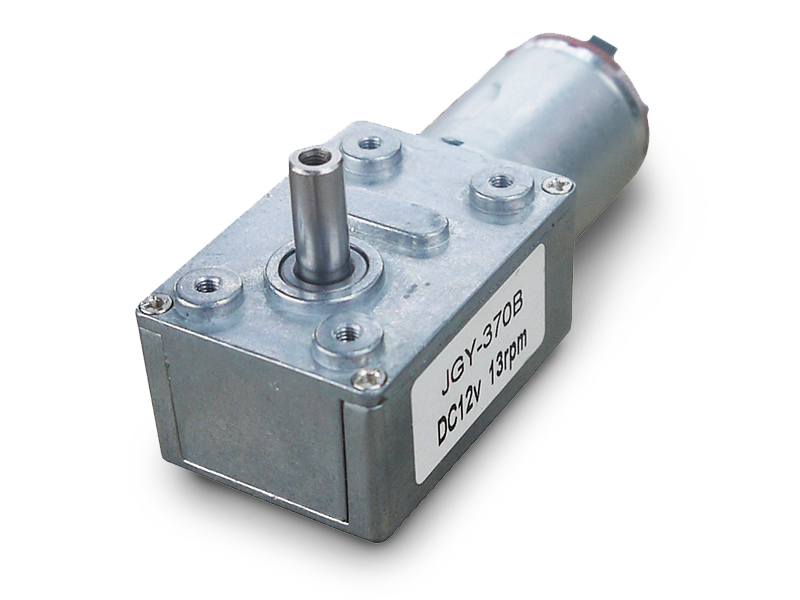

Мотор-редуктор с энкодером JGY-370B, 1:324
Мотор-редуктор JGY-370B компактного размера, собран на однофазном коллекторном (щёточном) двигателе постоянного напряжения. На вал двигателя установлен цельнометаллический редуктор, механизм которого совмещает червячную и шестерёнчатую передачи. Редуктор влияет на изменения соотношений крутящего момента и скорости вращения между валом мотора и валом редуктора, снижая скорость и обеспечивая необходимое усилие на валу редуктора.
Мотор-редуктор способен вращаться в двух направлениях, по часовой и против часовой стрелке. Смена вращения достигается изменением полярности напряжения на контактах двигателя. Скорость вращения вала редуктора при напряжении 12 вольт составляет 10 - 13 оборотов в минуту, но может быть отрегулирована до необходимого изменением входного напряжения на моторе в диапазоне 12 - 18 вольт или ШИМ-регулятором. От напряжения также зависит и максимальный крутящий момент.
Энкодер
Энкодер предоставляет возможность определения направления вращение вала мотора и скорости его вращения. Применение энкодера в конструкции мотора-редуктора позволяет фиксировать события включения или остановки двигателя, а также помогает рассчитывать величину пройденного расстояния, если мотор с импульсной обратной связью установлен в самодвижущиеся платформы.

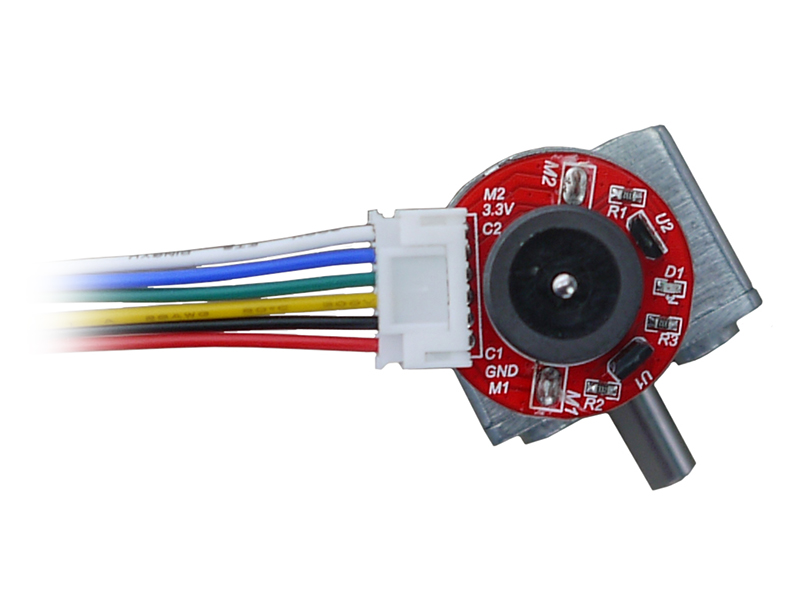

Энкодер изготовлен из цилиндрического магнита, размещённого на валу мотора, и двух однополярных цифровых датчиков магнитного поля с маркировкой 44Е (датчик Холла). Напряжение питания энкодера — +3.3-5 вольт постоянного тока.

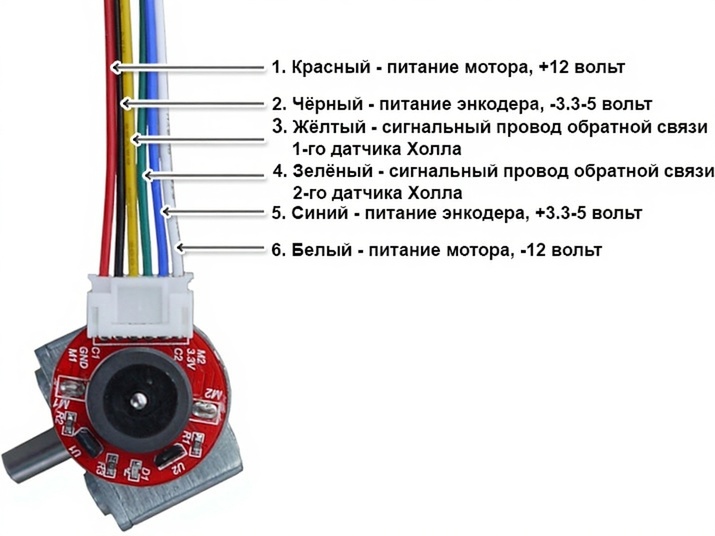

Назначение выводов энкодера
- Красный - питание мотора, +12 вольт;
- Чёрный - питание энкодера, -3.3-5 вольт;
- Жёлтый - сигнальный провод обратной связи 1-го датчика Холла;
- Зелёный - сигнальный провод обратной связи 2-го датчика Холла;
- Синий - питание энкодера, +3.3-5 вольт;
- Белый - питание мотора, -12 вольт;
 |
Физические размеры, мм
 |
------------------
СЕЕД12925:1260
