Мотор JGB37-520B с редуктором и энкодером 520B.
Код товара: CTTL12927
Есть в наличии| 1220 c |
| 1220 c |
 |
Обратите внимание на близкий |
|||||||
|
Мотор с редуктором N20 6V 50r/min |
|
Мотор с редуктором N20 CTTL12919 |
|
Мотор с редуктором Мотор с редуктором N20 6V 70r/min (0 |
Мотор с редуктором и энкодером JGB37-520B, 1:810

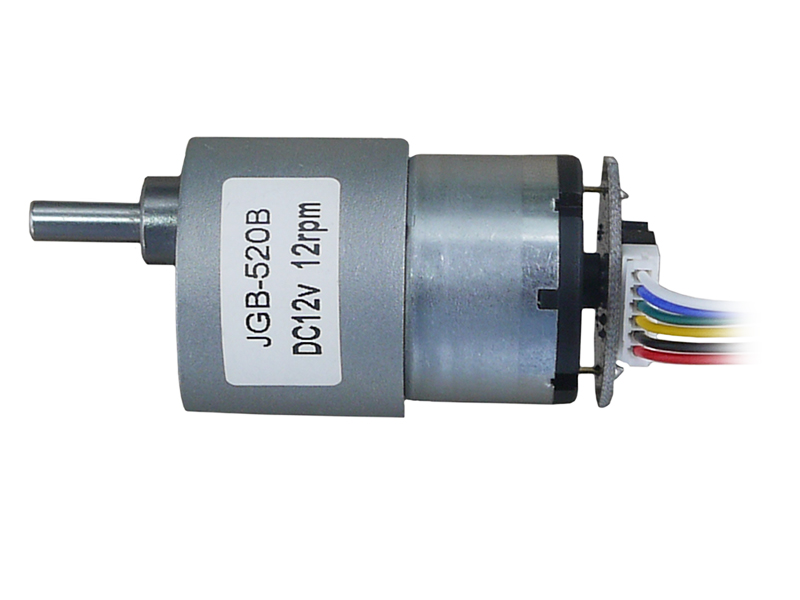

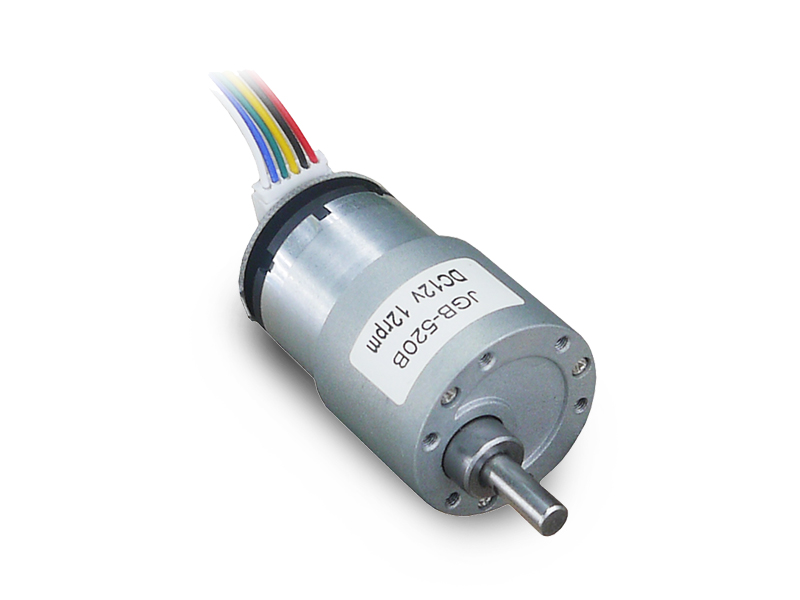

Мотор-редуктор JGY37-520B компактного размера, собран на однофазном коллекторном (щёточном) двигателе постоянного напряжения. На вал двигателя установлен цельнометаллический редуктор, состоящий из нескольких ступеней шестерёнчатых передач. Редуктор влияет на изменения соотношений крутящего момента и скорости вращения между валом мотора и валом редуктора, снижая скорость и обеспечивая необходимое усилие на валу редуктора.
Мотор-редуктор способен вращаться в двух направлениях, по часовой и против часовой стрелке. Смена вращения достигается изменением полярности напряжения на контактах двигателя. Скорость вращения вала редуктора при напряжении 12 вольт составляет 9 - 12 оборотов в минуту, но может быть отрегулирована до необходимого изменением входного напряжения на моторе в диапазоне 6 - 15 вольт или ШИМ-регулятором. От напряжения также зависит и максимальный крутящий момент.
Применение: конструкторы, роботы, бытовое и промышленное оборудование, медицинское оборудование, самодельные движущиеся радиоуправляемые платформы.
Энкодер
Энкодер предоставляет возможность определять направление вращение вала мотора и скорость его вращения. Применение энкодера в конструкции мотора-редуктора позволяет определить моменты включения и выключения двигателя, а также рассчитать пройденное расстояние, если изделие установлено в самодвижущиеся платформы.

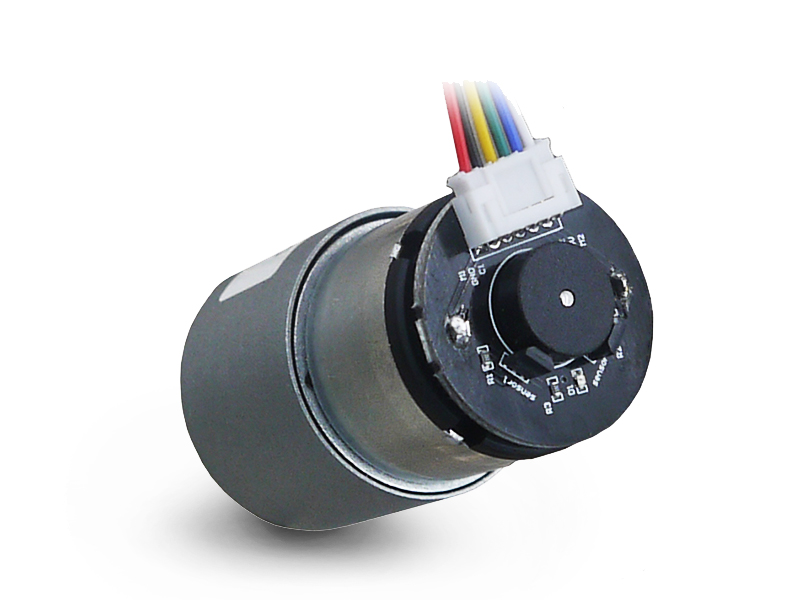

Энкодер изготовлен из цилиндрического магнита и двух однополярных цифровых датчиков магнитного поля с маркировкой 44Е (датчик Холла), и размещён на валу мотора. Напряжение питания энкодера — 3.3-5 вольт.

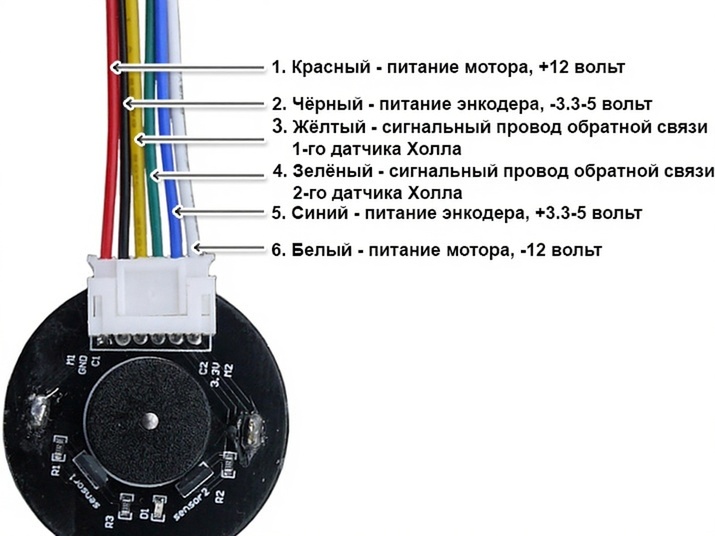

Назначение выводов энкодера
- Красный - питание мотора, +12 вольт;
- Чёрный - питание энкодера, -3.3-5 вольт;
- Жёлтый - сигнальный провод обратной связи 1-го датчика Холла;
- Зелёный - сигнальный провод обратной связи 2-го датчика Холла;
- Синий - питание энкодера, +3.3-5 вольт;
- Белый - питание мотора, -12 вольт;
 |

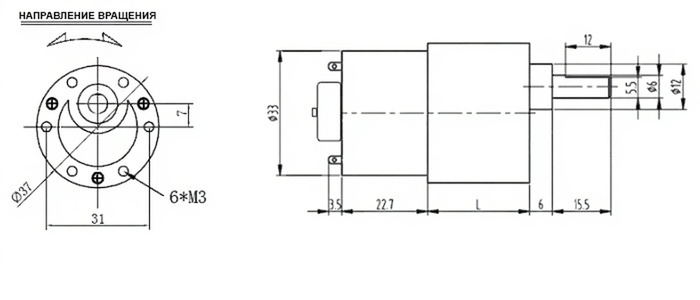

Габаритные размеры, мм
 |
------------------
СЕЕД12927:1220
