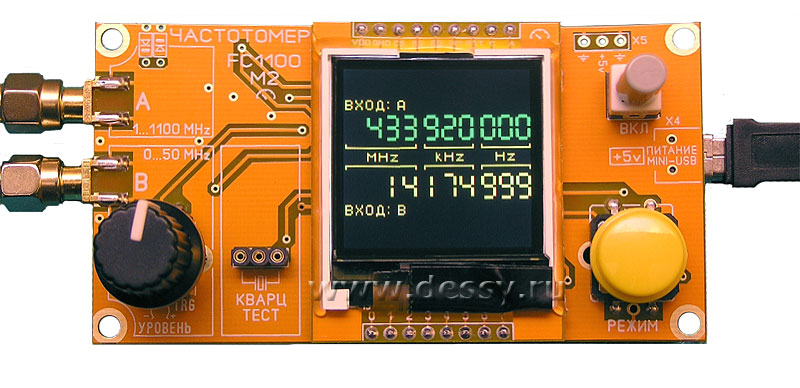

Частотомер FC1100-M3 от 1 Гц до 1100 МГц с проверкой кварцев
Код товара: STR0163Бренд: KitLab
 |
Обратите внимание на близкий |
|||||
|
|
Частотомер 1Hz-50MHz DIY счетчик частоты, DIYнабор |
|
Радиоконструктор NM8016. Частотомер-тестер кварцев 1 Гц...50 МГц. RI0172. |
Главная особенность данного частотомера:
применён высокостабильный TCXO (Термо-Компенсированный Опорный Генератор). Применение технологии TCXO, позволяет сразу, без предварительного прогрева, обеспечивать заявленную точность измерения частот.
Для повышения степени эргономичности и продления срока службы частотомера настоятельно рекомендуем приобрести Акриловый корпус.
Технические характеристики частотомера FC1100-M3:
| параметр | минимум | норма | максимум |
| Диапазон измеряемых частот | 1 Гц. | - | 1100 МГц. |
| Дискретность отсчета частоты от 1 до 1100 МГц | - | 1 кГц. | - |
| Дискретность отсчета частоты от 0 до 50 МГц | - | 1 Гц. | - |
| Уровень входного сигнала для входа "A" (от 1 до 1100 МГц). | 0,2 В.* | 5 В.** | |
| Уровень входного сигнала для входа "B" (от 0 до 50 МГц). | 0,6 В. | 5 В. | |
| Период обновления показаний | - | 1 раз/сек | - |
| Тестирование кварцевых резонаторов | 1 МГц | - | 25 МГц |
| Напряжение питания/потребляемый ток (Mini-USB) | +5В./300мА | ||
| Стабильность частоты @19,2МГц, при температуре -20С...+80С | 2ppm (TCXO) |
Комплект поставки:
• Частотомер FC1100 с пластиковой подложкой на 4-х саморезах (1 шт.);
• MiniUSB кабель питания (1 шт.);
• Переходник SMA-BNC (1 шт.);
• Пластиковые шестигранные стойки SN3-8 (4 шт.);
• Оцинкованные гайки M3 (4 шт.);
• Толкатель для тактовой кнопки (1 шт.);
• Описание бумажное (1 шт.);
• Эргономичный пластиковый бокс для хранения и транспортировки (1 шт.).
Отличительные особенности частотомеров линейки FC1100 в частности:
 |
Высокостабильный опорный генератор TCXO (стабильность не хуже +/-2 ppm). |
|
Заводская калибровка. |
|
Независимое одновременное измерение двух частот (Вход "A" и Вход "B"). |
|
Вход "B": Обеспечивает дискретность измерения частоты 1 Гц. |
|
Вход "B" имеет полноценный аналоговый регулятор порога срабатывания входного компаратора (MAX999EUK), что даёт возможность измерять в том числе и зашумленные гармониками сигналы, отстраивая порог срабатывания компаратора в чистый участок периодического сигнала. |
|
Вход "A" позволяет дистанционно измерять частоту портативных УКВ радиостанций на расстоянии нескольких метров, при использовании короткой антенны. |
|
Функция быстрого тестирования кварцевых резонаторов от 1 до 25 МГц. |
|
Современный TFT цветной дисплей с экономичной подсветкой. |
|
Изготовитель не использует ненадежные электролитические конденсаторы. Вместо них применяются современные высококачественные SMD керамические конденсаторы значительных емкостей. |
|
Унифицированное питание через разъём Mini-USB (+5v). Шнур питания Mini-USB - поставляется в комплекте. |
|
Конструктив частотомера оптимизирован для встраивания в плоскую переднюю панель любого корпуса. В комплекте поставляются нейлоновые изолирующие стойки М3*8мм., для обеспечения зазора между передней панелью и печатной платой частотомера. |
|
Изготовитель гарантирует, что не используются технологии запрограммированного старения, широко распространившиеся в современной технике. |
|
Изготавливается в России. Мелкосерийное производство. Контроль качества на каждом этапе производства. |
|
При производстве используются лучшие паяльные пасты, безотмывочные флюсы и припои. |
| С 22 ноября 2018 г. в продаже частотомер FC1100-M3. Вот его ВСЕ отличия и преимущества: | |
|
Повышена стабильность работы входного компаратора, его чувствительность, линейность. |
|
Обновлена прошивка. Оптимизирована работа схемы. |
|
По многочисленным просьбам в комплект добавлен переходник SMA-BNC, позволяющий пользоваться многочисленными стандартными кабелями, в том числе и ocциллoгpaфичecкими щупами с разъёмами BNC. |
|
Всё вышеизложенное (ОТЛИЧИЯ ЧАСТОТОМЕРА ВЕРСИИ M3 от M2) касается ИСКЛЮЧИТЕЛЬНО электрических храктеристик и комплектации прибора. ВНЕШНИЙ ВИД ПРИБОРОВ АБСОЛЮТНО ОДИНАКОВ!!! |
Габариты печатной платы прибора FC1100-M3: 83мм*46мм.
Дисплей цветной TFT LCD с подсветкой (диагональ 1,44" = 3,65см).
* Чувствительность по DataSheet MB501L (параметр "Input Signal Amplitude": -4,4dBm = 135 мВ@50 Ом
соответственно).
** Верхний предел входного сигнала ограничен мощностью рассеивания
защитных диодов B5819WS (0,2 Вт*2 шт).
Обратная сторона частотомера FC1100-M3
Режим измерения частоты кварца в частотомерах FC1100-M2 и FC1100-M3
Схема компаратора/формирователя входного сигнала 0...50 МГц.
Схема делителя частоты входного сигнала 1...1100 МГц.
Краткое описание частотомера FC1100-M3:
Частотомер FC1100-M3 имеет два раздельных канала измерения частоты.
Оба канала частотомера FC1100-M3 работают независимо друг от друга, и могут использоваться для измерения двух различных частот одновременно.
При этом, оба значения измеренной частоты одновременно отображаются на дисплее.
"Вход A" - (Тип разъёма SMA-FEMALE) Предназначен для измерения относительно высокочастотных сигналов, от 1 МГц до 1100 МГц. Нижний порог чувствительности этого входа составляет чуть менее 0,2 В., а верхний порог - ограничивается на уровне 0,5...0,6 В. защитными диодами, включенными встречно-параллельно. Нет смысла подавать на этот вход значительные напряжения, ибо напряжения, выше порога открывания защитных диодов будут ограничиваться.
Примененные диоды позволяют рассеивать мощность не более 200 мВт., защищая вход микросхемы делителя MB501L. Не подключайте этот вход непосредственно к выходу передатчиков значительной мощности (более 100 мВт). Для измерения частоты источников сигнала амплитудой более 5 В., или значительной мощности - используйте внешний делитель напряжения (аттенюатор) или переходной конденсатор малой ёмкости (единицы пикофарад), включенный последовательно. При необходимости измерения частоты передатчика - обычно достаточно короткого отрезка провода в качестве антенны, включенного в разъём частотомера, и расположенного на небольшом расстоянии от антенны передатчика или можно использовать подходящую антенну "резинка" от портативных радиостанций, подключенную к разъёму SMA.
"Вход B" - (Тип разъёма SMA-FEMALE) Предназначен для измерения относительно низкочастотных сигналов, от 1 Гц до 50 МГц. Нижний порог чувствительности этого входа ниже, чем у "Входа A", и составляет 0,6 В., а верхний порог - ограничивается защитными диодами на уровне 5 В.
При необходимости измерения частоты сигналов, амплитудой более 5 В., используйте внешний делитель напряжения (аттенюатор). На этом входе использован высокоскоростной компаратор MAX999.
Входной сигнал подается на неинвертирующий вход компаратора, и сюда же подключен резистор R42, увеличивающий аппаратный гистерезис компаратора MAX999 до уровня 0,6 В. На инвертирующий вход компаратора MAX999, с переменного резистора R35, подается напряжение смещения, задающее уровень срабатывания компаратора. При измерении частоты зашумленных сигналов, необходимо вращением ручки переменного резистора R35 - добиться устойчивых показаний частотомера. Наибольшая чувствительность частотомера реализуется в среднем положении ручки переменного резистора R35. Вращение против часовой стрелки - снижает, а по часовой стрелке - увеличивает пороговое напряжение срабатывания компаратора, позволяя сдвигать порог срабатывания компаратора на незашумленный участок измеряемого сигнала.
Кнопкой "Управление", осуществляется переключение между режимом измерения частоты "Вход B" и режимом тестирования кварцевых резонаторов.
В режиме тестирования кварцевых резонаторов, к крайним контактам панели "Кварц Тест" - необходимо подключить тестируемый кварцевый резонатор, с частотой от 1 МГц до 25 МГц. Средний контакт этой панели - можно не подключать, он соединён с "общим" проводом прибора.
Обратите внимание, что в режиме тестирования кварцевых резонаторов, при отсутствии тестируемого кварца в панели, наблюдается постоянная генерация на относительной высокой частоте (от 35 до 50 МГц).
Также, следует заметить, что при подключении исследуемого кварцевого резонатора, частота генерации будет несколько выше его типовой частоты (в пределах единиц килогерц). Это определяется параллельным режимом возбуждения кварцевого резонатора.
Режим тестирования кварцевых резонаторов с успехом можно использовать для подбора одинаковых кварцевых резонаторов для лестничных многокристальных кварцевых фильтров. При этом, основной критерий подбора кварцевых резонаторов - максимально близкая частота генерации подбираемых кварцев.
Оба канала частотомера FC1100-M3 работают независимо друг от друга, и могут использоваться для измерения двух различных частот одновременно.
При этом, оба значения измеренной частоты одновременно отображаются на дисплее.
"Вход A" - (Тип разъёма SMA-FEMALE) Предназначен для измерения относительно высокочастотных сигналов, от 1 МГц до 1100 МГц. Нижний порог чувствительности этого входа составляет чуть менее 0,2 В., а верхний порог - ограничивается на уровне 0,5...0,6 В. защитными диодами, включенными встречно-параллельно. Нет смысла подавать на этот вход значительные напряжения, ибо напряжения, выше порога открывания защитных диодов будут ограничиваться.
Примененные диоды позволяют рассеивать мощность не более 200 мВт., защищая вход микросхемы делителя MB501L. Не подключайте этот вход непосредственно к выходу передатчиков значительной мощности (более 100 мВт). Для измерения частоты источников сигнала амплитудой более 5 В., или значительной мощности - используйте внешний делитель напряжения (аттенюатор) или переходной конденсатор малой ёмкости (единицы пикофарад), включенный последовательно. При необходимости измерения частоты передатчика - обычно достаточно короткого отрезка провода в качестве антенны, включенного в разъём частотомера, и расположенного на небольшом расстоянии от антенны передатчика или можно использовать подходящую антенну "резинка" от портативных радиостанций, подключенную к разъёму SMA.
"Вход B" - (Тип разъёма SMA-FEMALE) Предназначен для измерения относительно низкочастотных сигналов, от 1 Гц до 50 МГц. Нижний порог чувствительности этого входа ниже, чем у "Входа A", и составляет 0,6 В., а верхний порог - ограничивается защитными диодами на уровне 5 В.
При необходимости измерения частоты сигналов, амплитудой более 5 В., используйте внешний делитель напряжения (аттенюатор). На этом входе использован высокоскоростной компаратор MAX999.
Входной сигнал подается на неинвертирующий вход компаратора, и сюда же подключен резистор R42, увеличивающий аппаратный гистерезис компаратора MAX999 до уровня 0,6 В. На инвертирующий вход компаратора MAX999, с переменного резистора R35, подается напряжение смещения, задающее уровень срабатывания компаратора. При измерении частоты зашумленных сигналов, необходимо вращением ручки переменного резистора R35 - добиться устойчивых показаний частотомера. Наибольшая чувствительность частотомера реализуется в среднем положении ручки переменного резистора R35. Вращение против часовой стрелки - снижает, а по часовой стрелке - увеличивает пороговое напряжение срабатывания компаратора, позволяя сдвигать порог срабатывания компаратора на незашумленный участок измеряемого сигнала.
Кнопкой "Управление", осуществляется переключение между режимом измерения частоты "Вход B" и режимом тестирования кварцевых резонаторов.
В режиме тестирования кварцевых резонаторов, к крайним контактам панели "Кварц Тест" - необходимо подключить тестируемый кварцевый резонатор, с частотой от 1 МГц до 25 МГц. Средний контакт этой панели - можно не подключать, он соединён с "общим" проводом прибора.
Обратите внимание, что в режиме тестирования кварцевых резонаторов, при отсутствии тестируемого кварца в панели, наблюдается постоянная генерация на относительной высокой частоте (от 35 до 50 МГц).
Также, следует заметить, что при подключении исследуемого кварцевого резонатора, частота генерации будет несколько выше его типовой частоты (в пределах единиц килогерц). Это определяется параллельным режимом возбуждения кварцевого резонатора.
Режим тестирования кварцевых резонаторов с успехом можно использовать для подбора одинаковых кварцевых резонаторов для лестничных многокристальных кварцевых фильтров. При этом, основной критерий подбора кварцевых резонаторов - максимально близкая частота генерации подбираемых кварцев.
Разъёмы, применяемые в частотомере FC1100-M3:
 |
SMA(female, гездо), два таких разъёма установлены на плате частотомера. |
 |
SMA(male, вилка) - необходимы два таких разъёма с кабелем для подключения к входам частотомера. |
Источник питания для Частотомера FC1100-M3:
Частотомер FC1100-M3 оборудован стандартным разъёмом Mini-USB с напряжением питания +5,0 Вольт.
Потребляемый ток (не более 300 мА) - обеспечивает совместимость с большинством источников питания напряжения USB.
В комплекте имеется кабель "Mini-USB" <> "USB A", который позволяет питать частотомер от любого устройства, обладающего таким разъёмом (Персональный Компьютер, Ноутбук, USB-HUB, Блок Питания USB, Сетевое Зарядное Устройство USB) и так далее.
Для автономного питания Частотомера FC1100-M3 - оптимально подходят широко-распространенные батареи "Power Bank", со встроенными Литий-Полимерными аккумуляторами, используемые обычно для питания аппаратуры, обладающей разъёмами USB. В этом случае, помимо явного удобства, бонусом вы получаете гальваническую развязку от сети и/или питающего устройства, что немаловажно.
Потребляемый ток (не более 300 мА) - обеспечивает совместимость с большинством источников питания напряжения USB.
В комплекте имеется кабель "Mini-USB" <> "USB A", который позволяет питать частотомер от любого устройства, обладающего таким разъёмом (Персональный Компьютер, Ноутбук, USB-HUB, Блок Питания USB, Сетевое Зарядное Устройство USB) и так далее.
Для автономного питания Частотомера FC1100-M3 - оптимально подходят широко-распространенные батареи "Power Bank", со встроенными Литий-Полимерными аккумуляторами, используемые обычно для питания аппаратуры, обладающей разъёмами USB. В этом случае, помимо явного удобства, бонусом вы получаете гальваническую развязку от сети и/или питающего устройства, что немаловажно.
Пластиковая защита. Фото 1.
Пластиковая защита. Фото 2.
Пластиковый кейс для переноски и транспортировки
Пластиковый кейс. Вид внутри.
Общее фото частотомера с аксессуарами
------------------
