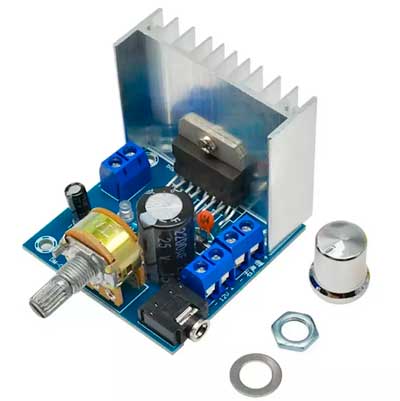

Радиоконструктор RS191. Стерео УНЧ на базе TDA7297 (2 х 15 Вт)

Обратите внимание на близкий по назначению товар: Радиоконструктор RS046. SFT-9718. УНЧ на TDA7297

  Данный набор позволяет собрать модуль стереофонического усилителя НЧ на базе микросхемы TDA7297, который предназначен для использования в бытовой звуковоспроизводящей аппаратуре.
  Микросхема TDA7297 - это усилитель AB класса, который характеризуется достаточно большим КПД при сохранении полноценной неискажённой передачи звуковых частот.
  Микросхема имеет встроенную защиту от короткого замыкания выходов, от перегрева, а также функции MUTE и STAND-BY.
  С помощью радиоконструктора можно быстро собрать хороший, мощный звуковой усилитель с минимальным количеством деталей.

Принципиальная электрическая схема радиоконструктора RS191. Стерео УНЧ на базе TDA7297 (2 х 15 Вт)


Схема расположения элементов радиоконструктора RS191. Стерео УНЧ на базе TDA7297 (2 х 15 Вт)


 Характеристики:
  • Напряжение питания: DC 6...18 В;
  • Mаксимальная выходная мощность (при U_ПИТ = DC 18 В и R_{НАГРУЗКИ} = 4 Ом): 2 х 15 Вт;
  • Коэффициент гармоник (при U_ПИТ = DC 14,4 В и Р = 0,1...5 Вт): 1 %;
  • Входное сопротивление: 15 кОм;
  • Коэффициент усиления: 26 дБ;
  • Полоса пропускания: 20...20 000 Гц;
  • Габаритные размеры: 36 х 27 х 25 мм;
  • Масса: 20 г.

------------------
